• Стандартная втулка объектива SM1 может быть ввинчена во внутренний подвижный паз для сборки втулки объектива телескопа в сборе；
• Невращающаяся подвижная втулка объектива SM1, совместимая с компонентами SM1；
• Возможна установка оптики диаметром 1 дюйм толщиной до 0,42 дюйма (10,7 мм)；
• Максимальный ход составляет 0,16 дюйма (4,1 мм), 0,5 мм на оборот；
• Фиксированная внешняя резьба SM1 и переносная внутренняя резьба для установки SM1；
• Поставляется с 1 стандартным стопорным кольцом CSK3 для крепления оптических компонентов；

Невращающаяся масштабирующая втулка может обеспечить линейный ход 4,1 мм и не позволит установленным в ней оптическим элементам вращаться при перемещении. Точный спиральный механизм может перемещать корпус объектива вперед-назад без каких-либо вращательных движений, предотвращая вращение втулки объектива или подсоединенного к ней оптического элемента. Эта высокоточная (0,5 мм на перенос) телескопическая втулка позволяет точно контролировать рабочее расстояние оптического элемента перед его установкой в систему.

Техническое описание:

Невращающийся зум-объектив CSM-Z5 обеспечивает линейный ход в 0,16 дюйма (4,1 мм). Точный спиральный механизм позволяет перемещать переднюю часть корпуса объектива вперед и назад без какого-либо вращательного движения, предотвращая вращение корпуса объектива или подключенного к нему оптического элемента. Эта высокоточная невращающаяся измерительная втулка позволяет точно контролировать рабочее расстояние оптического элемента перед его установкой в систему.

Способ установки: Во время работы сначала установите оптический элемент диаметром 1 дюйм в телескопическую втулку и закрепите его с помощью входящего в комплект стандартного стопорного кольца CSK3.Затем подсоедините CSM-Z5 к втулке объектива с внутренней резьбой SM1 или монтажному гнезду. После фиксации внешнее кольцо CSM-Z5 можно использовать для точного позиционирования оптических компонентов.

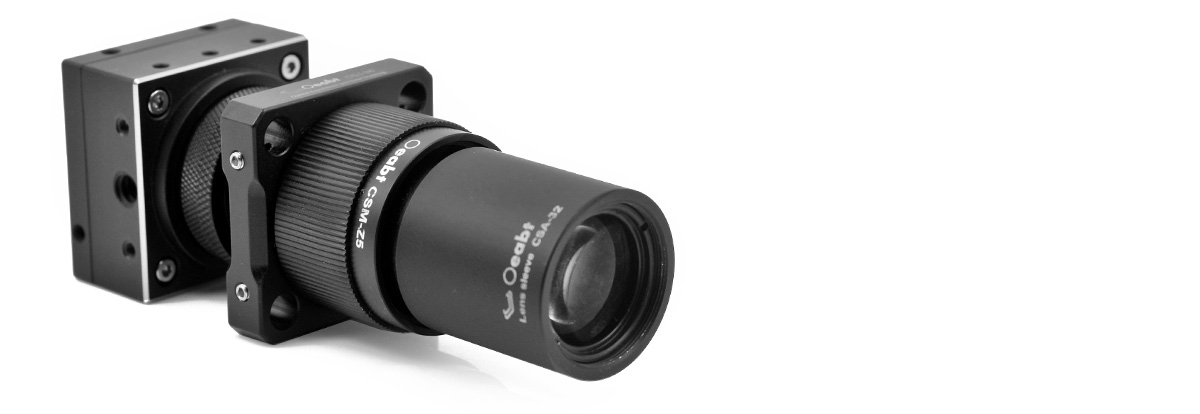

Втулка объектива с внешней резьбой SM1 также может быть подсоединена к переднему торцу CSM-Z5 для сборки втулки объектива телескопа в сборе.

Втулка имеет резьбу SM1 (1,035”-40), за исключением того, что она может быть интегрирована в систему линзовых втулок. Кроме того, он совместим с нашей каркасной пластиной CSJ-30 и может быть интегрирован в систему каркасов диаметром 30 мм; а также может быть оборудован для свободного пространства;

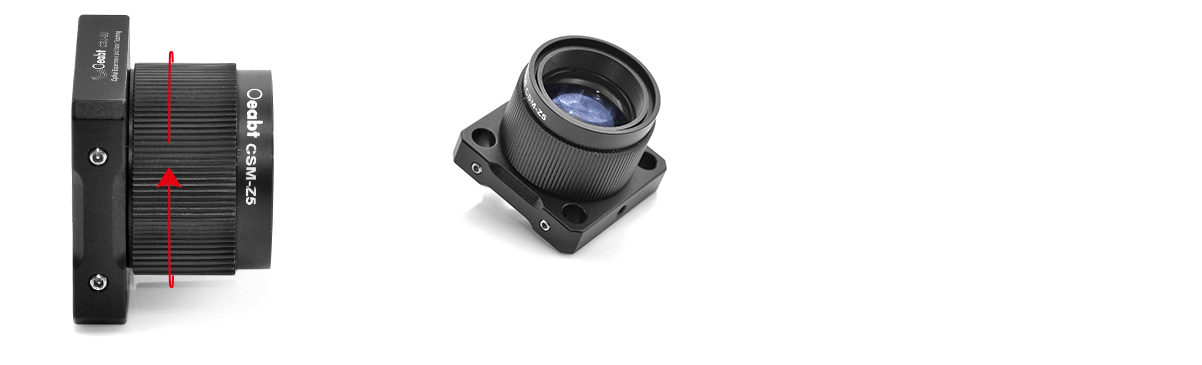

Сборка:

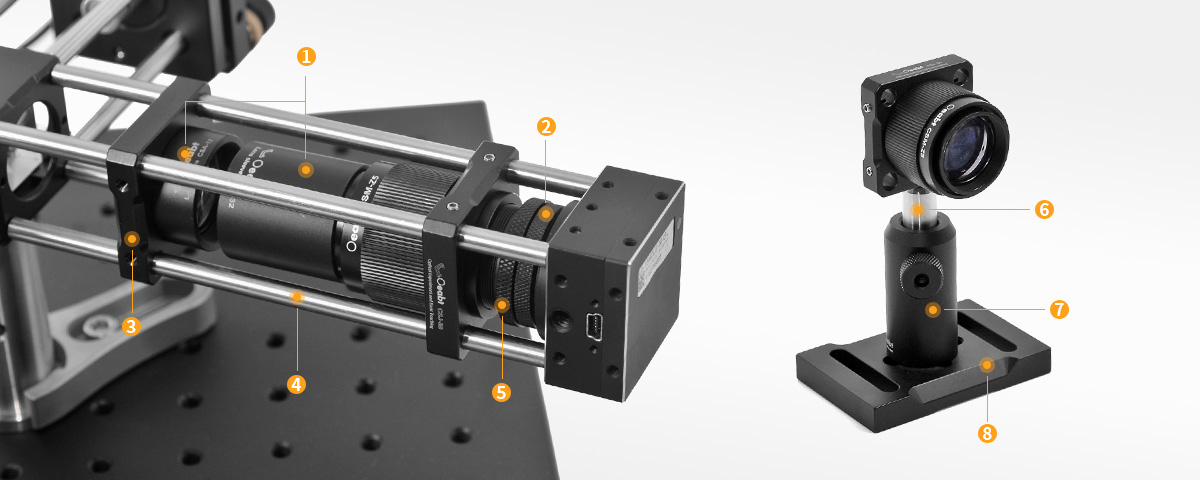

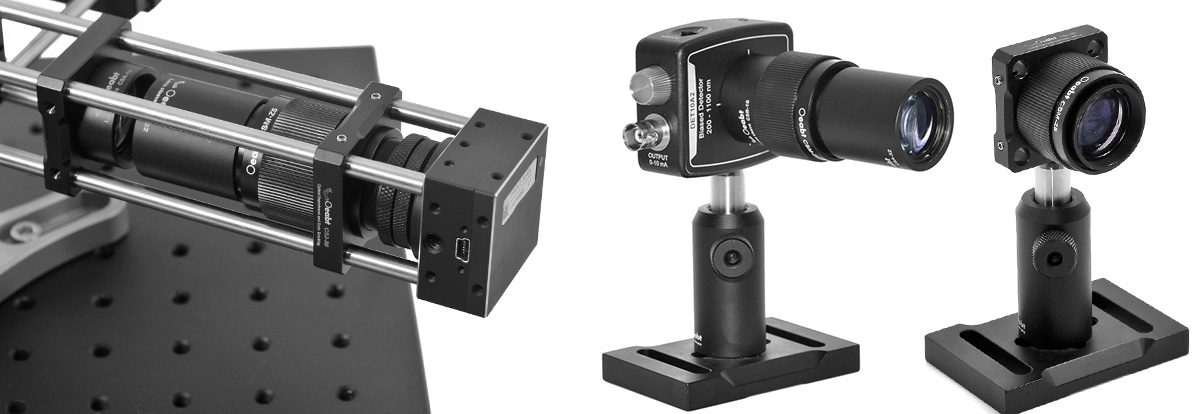

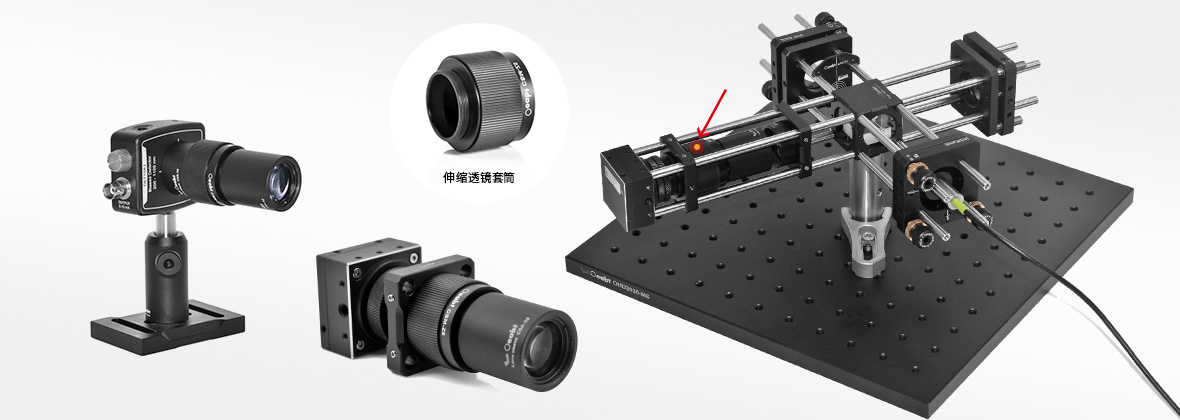

Пример применения:

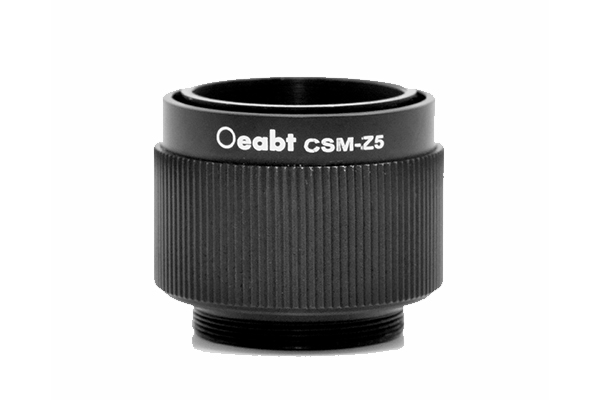

Модель CSM-Z5

Стандарт: 35,4 мм * 28,8 мм

Описание продукта: тип резьбы: SM1; максимальный ход: 4,1 мм
