- Конструкция многослойной внешней резьбы для создания многокомпонентной оптической систем；
- Резьба SM05 (0,535”-10), совместимая с установкой оптических компонентовдиаметром 1-2 дюйма；Совместимость с 16-миллиметровой клеточной системой；
- Поставляется с 1 стопорным кольцом CSK05；
В объектив рукав совместим с установкой от Ø1/2 дюйма (12,7 мм) оптических элементов. Каждый чехол поставляется с CSK05 стопорное кольцо, а оптические элементы разделяются и фиксируется стопорное кольцо.
|

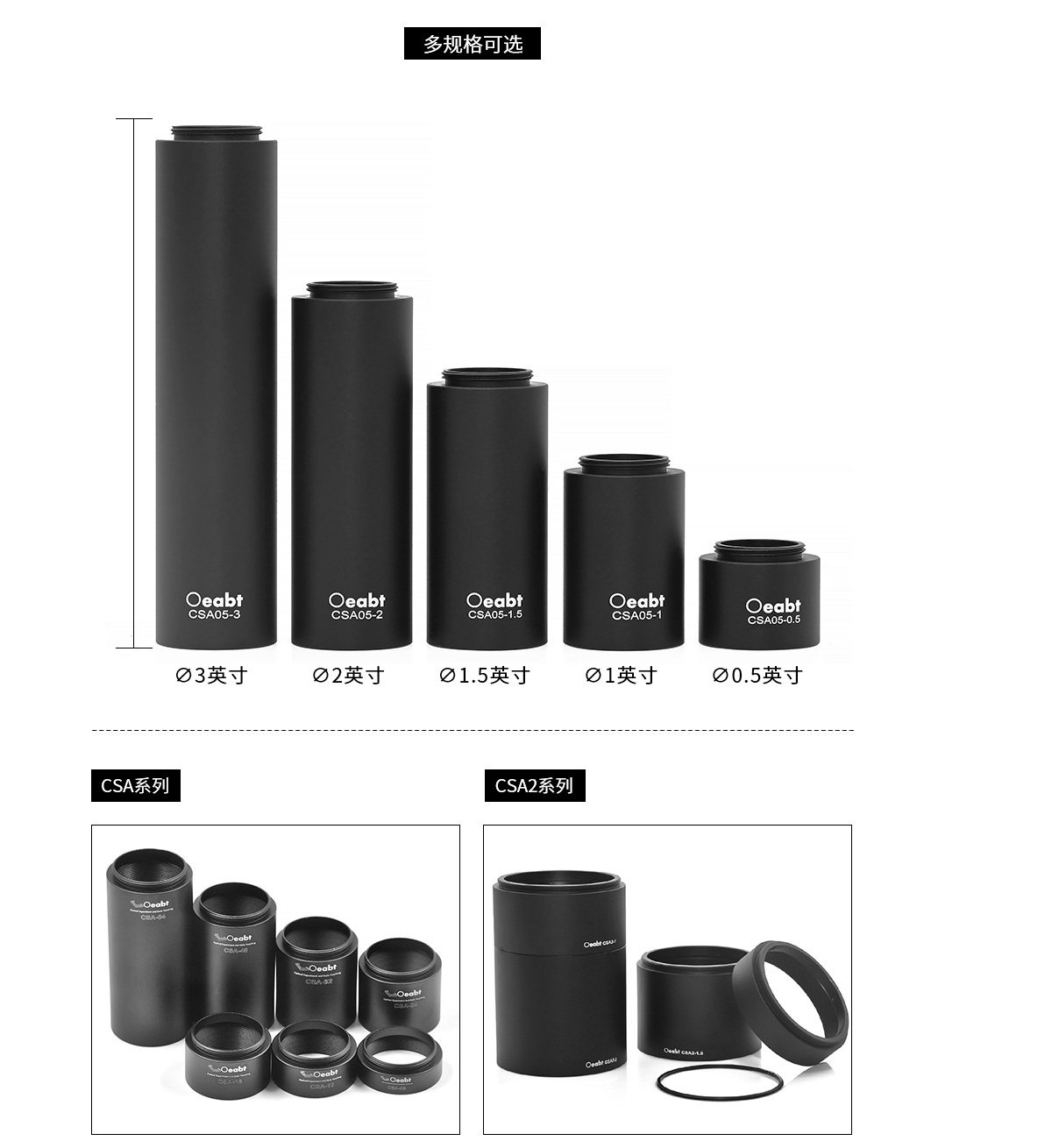

модель
|
CSA05-0,5
|
CSA05-1
|
CSA05-1.5
|
CSA05-2
|
CSA05-3
|
|
Высота трубы
|
12,7 мм
|
25,4 мм
|
38,1 мм
|
50,8 мм
|
76,2 мм
|
|
Диаметр корпуса трубки
|
∅17,8 мм
|
|
Тип резьбы
|

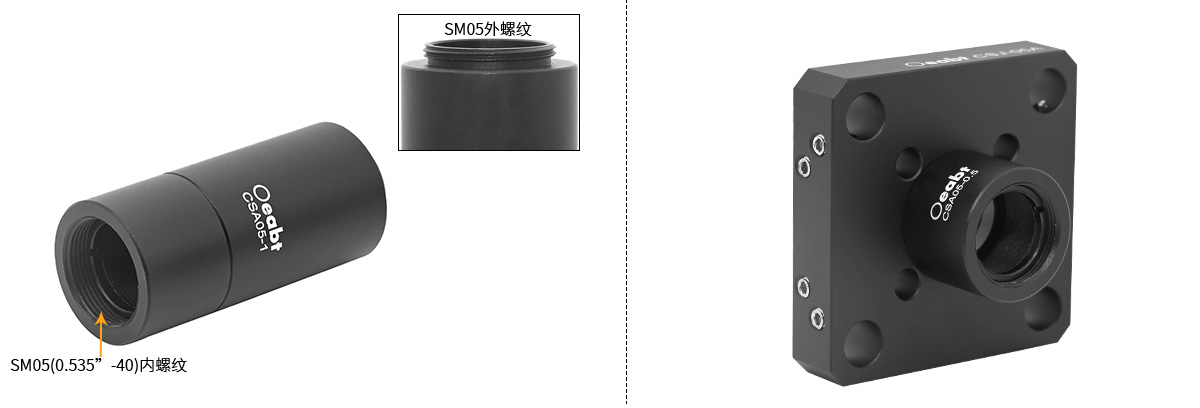

Внутренняя и наружная резьба SM05 (0,535 ” -40)
|
|
вес
|
4,1г
|
7,7 г
|
11.4г
|
15,3 г
|
22,0 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

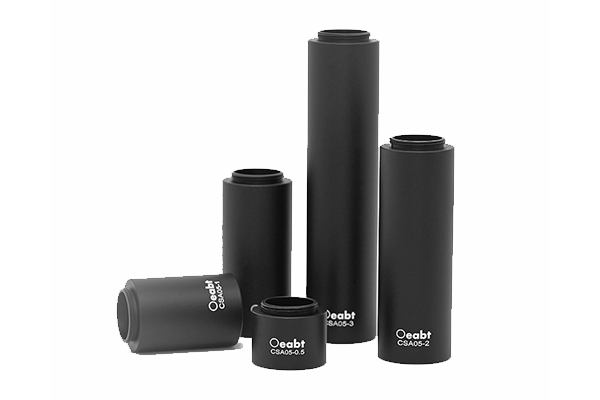

Гнездо для объектива серии CSA05 Ø1 / 2 дюйма имеет стандартную резьбу SM05 (0,535”-40), которая по желанию может быть непрерывно уложена и непосредственно подсоединена к резьбовому узлу SM05 (0,535” -40).Совместимый с системой 16-миллиметровых сепараторов, он позволяет гибко создавать компактную оптическую сборочную систему.

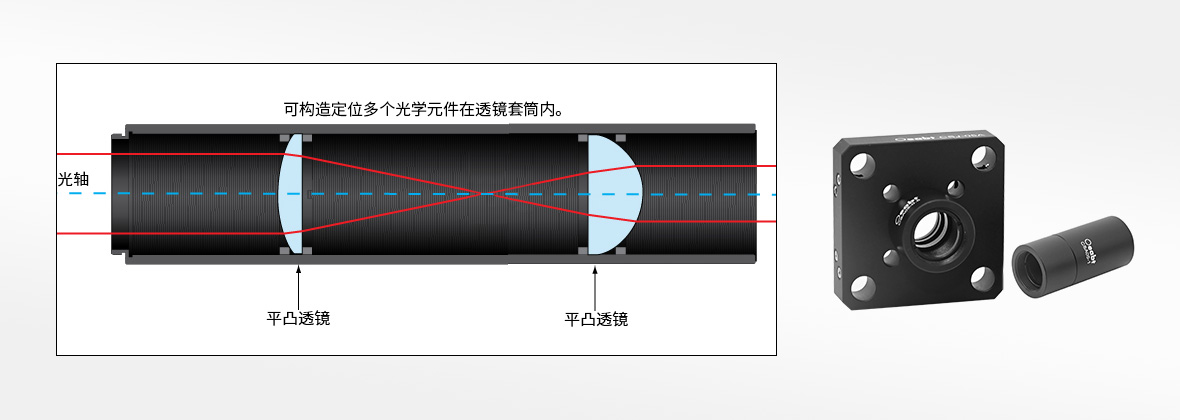

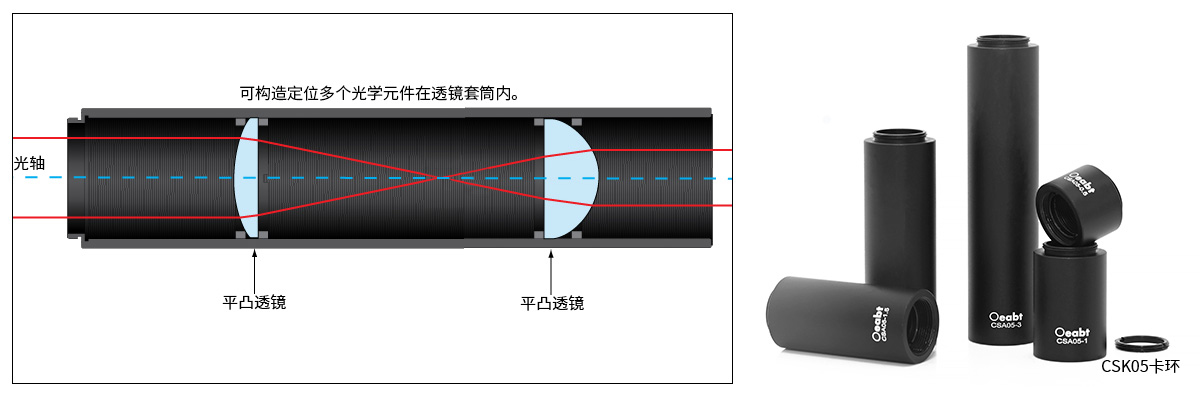

Втулка объектива совместима с установкой оптических элементов диаметром 1/2 дюйма (12,7 мм). Каждая втулка поставляется с защелкивающимся кольцом CSK05, а оптические элементы отделяются и фиксируются с помощью защелкивающегося кольца. Кроме того, дополнительные стопорные кольца можно приобрести отдельно для размещения нескольких оптических элементов в корпусе объектива.
Сборка:

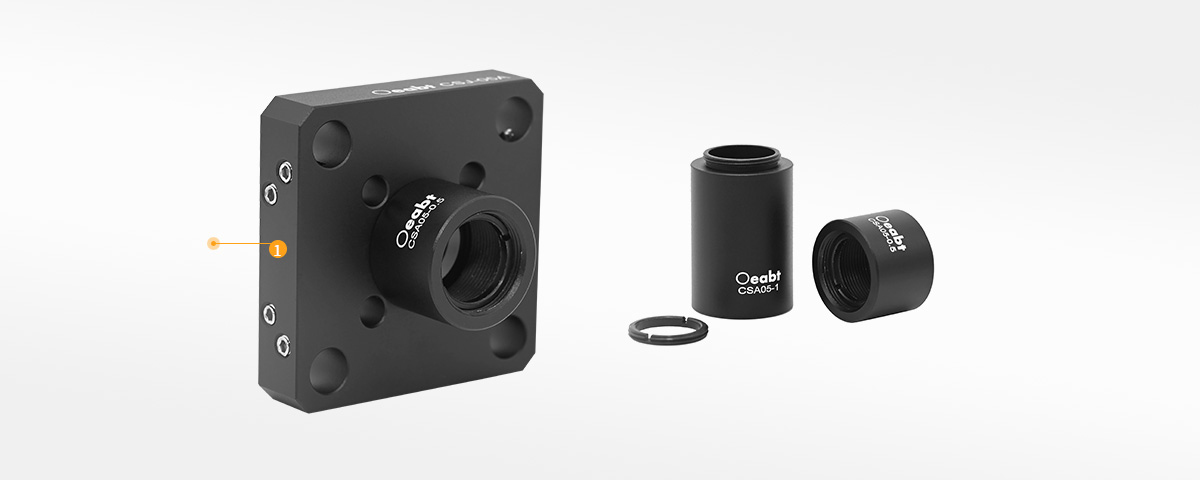

Пример применения:
Модель CSA05-0.5
Стандарт: диаметр корпуса трубки: Ø17,8 мм
Описание продукта: совместим с установкой оптических компонентов диаметром 1-2 дюйма
Модель CSA05-1
Стандарт: диаметр корпуса трубки: Ø17,8 мм
Описание продукта: совместим с установкой оптических компонентов диаметром 1-2 дюйма
Модель CSA05-1,5
Стандарт: диаметр корпуса трубки: Ø17,8 мм
Описание продукта: совместим с установкой оптических компонентов диаметром 1-2 дюйма
Модель CSA05-2
Стандарт: диаметр корпуса трубки: Ø17,8 мм
Описание продукта: совместим с установкой оптических компонентов диаметром 1-2 дюйма
Модель CSA05-3
Стандарт: диаметр корпуса трубки: Ø17,8 мм
Описание продукта: совместим с установкой оптических компонентов диаметром 1-2 дюйма

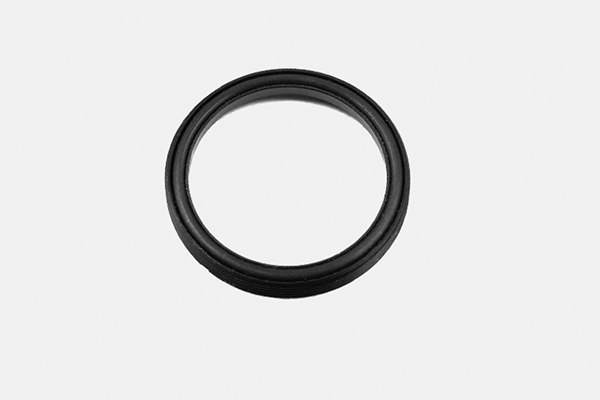

Модель CSK05 SM05
Стандарт: внутренний диаметр полости Ø11,1 мм；
Описание продукта: совместим с регулировочной рамкой оптического элемента с резьбой SM05 и втулкой объектива
