• Распорка серии PCM-S Ø6 мм может быть вставлена внутрь；
• Доступны типы шпилек с шипами 4-40 и М3；
• Простое добавление / удаление деталей к компонентному устройству сепаратора；
• Прецизионно обработанная нержавеющая сталь, высокая гибкость строительных блоков и высокая возможность выравнивания；

Переходник для стержня сепаратора позволяет легко разделять детали сепаратора при добавлении или извлечении компонентов. Строительные блоки обладают высокой гибкостью, могут упростить этапы выравнивания и облегчить установку и интеграцию каркасной системы.

Техническое описание:

Переходник для стержня сепаратора позволяет легко отделять части сепаратора при добавлении или удалении компонентов. Строительные блоки обладают высокой гибкостью, могут упростить этапы выравнивания и облегчить установку и интеграцию каркасной системы.

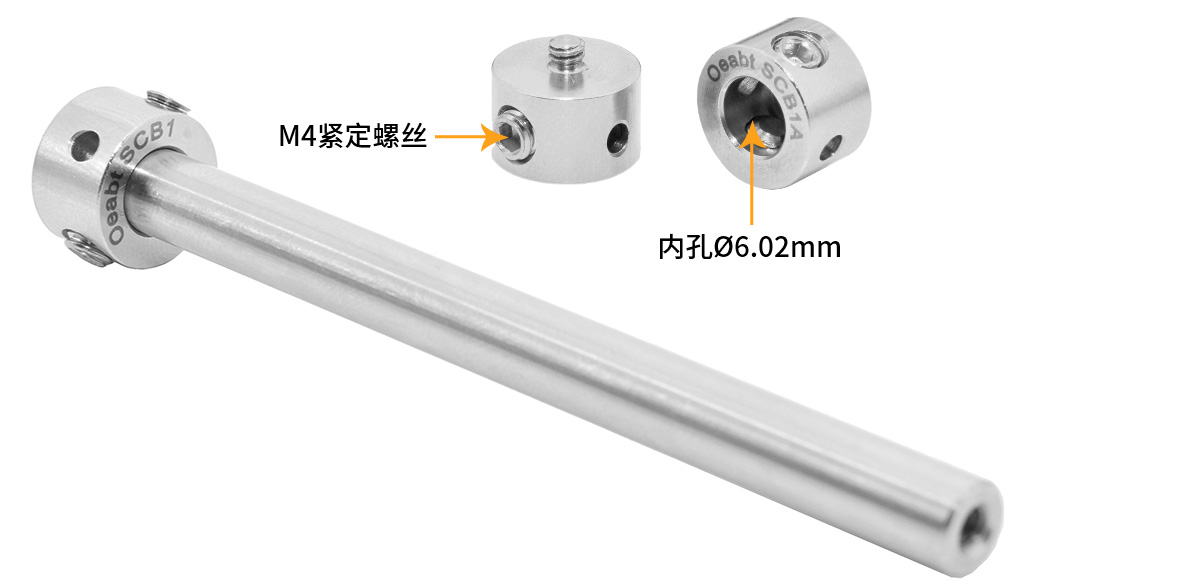

На одном конце адаптера имеется внутреннее отверстие, и крепежный винт можно вставить в стержень сепаратора диаметром 6 мм, открутив его. Затяните крепежные винты M4 сбоку шестигранным ключом диаметром 2,0 мм, чтобы зафиксировать положение стойки. Другой конец адаптера представляет собой шпильку с внешней резьбой, с дополнительными шпильками 4-40 или M3. Используется для ввинчивания в другой стержень сепаратора или в узел сепаратора с внутренней резьбой 4-40 / М3.В середине боковой поверхности строительного блока имеется сквозное отверстие диаметром 2,3 мм, которое может обеспечить дополнительное усилие и затягиваться с помощью дожигателя инструментов.

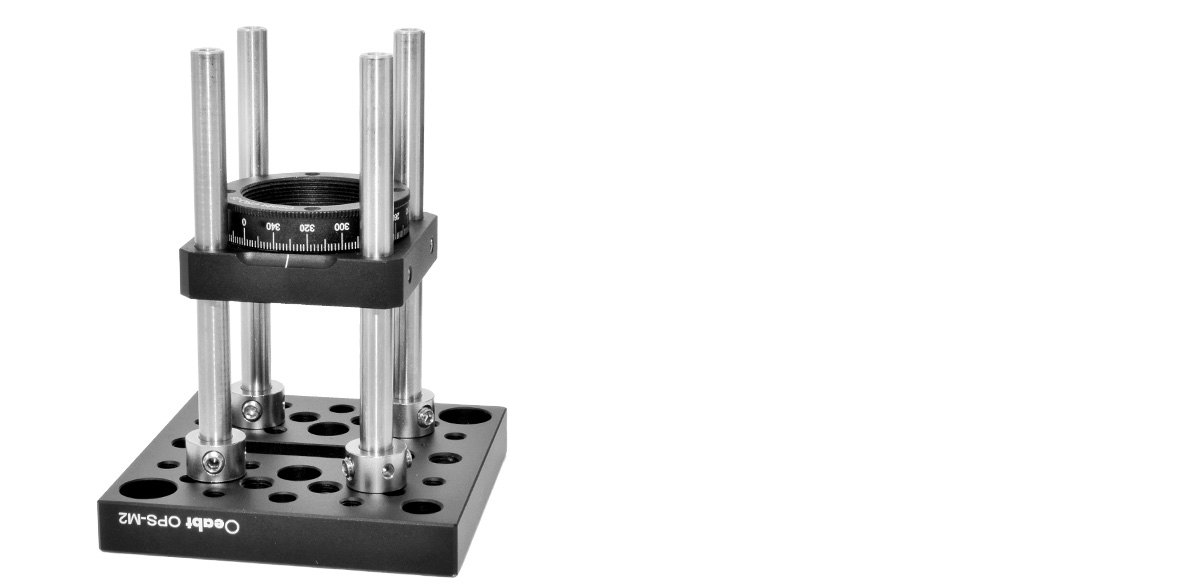

Один конец резьбы M3 может быть непосредственно подсоединен к универсальной опорной плите OPS-M2, а на ней вертикально установлен элемент системы cage диаметром 30 мм, обеспечивающий множество монтажных отверстий с несколькими резьбами для установки компонентов во всех направлениях, повышая гибкость оптического устройства.

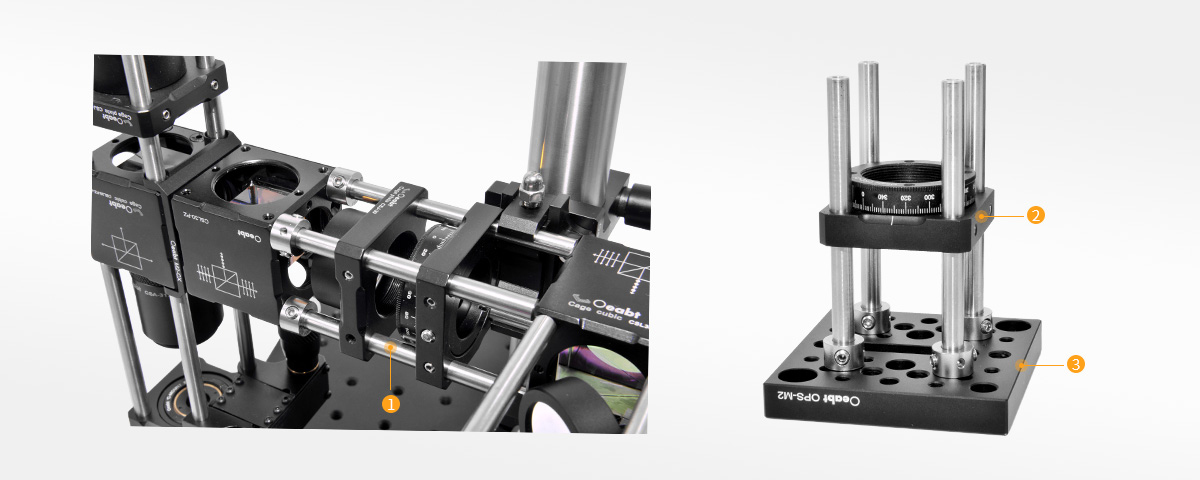

Сборка:

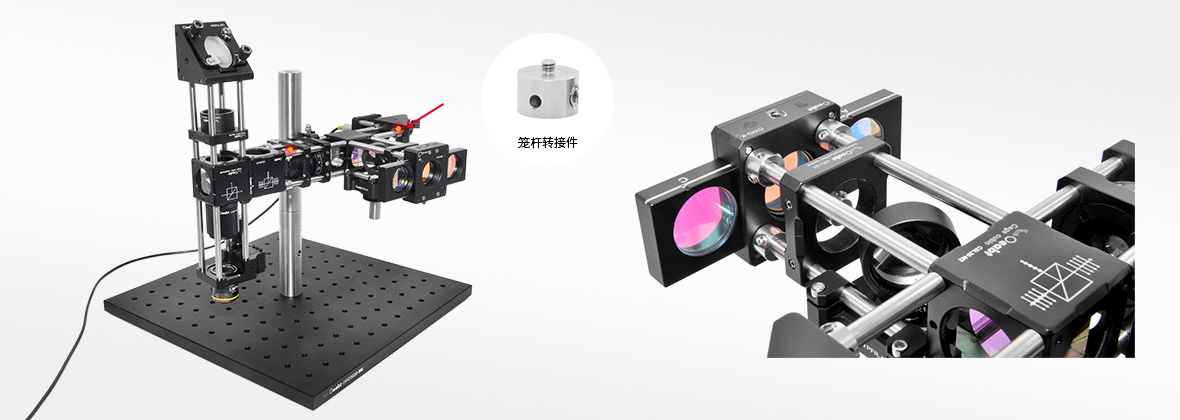

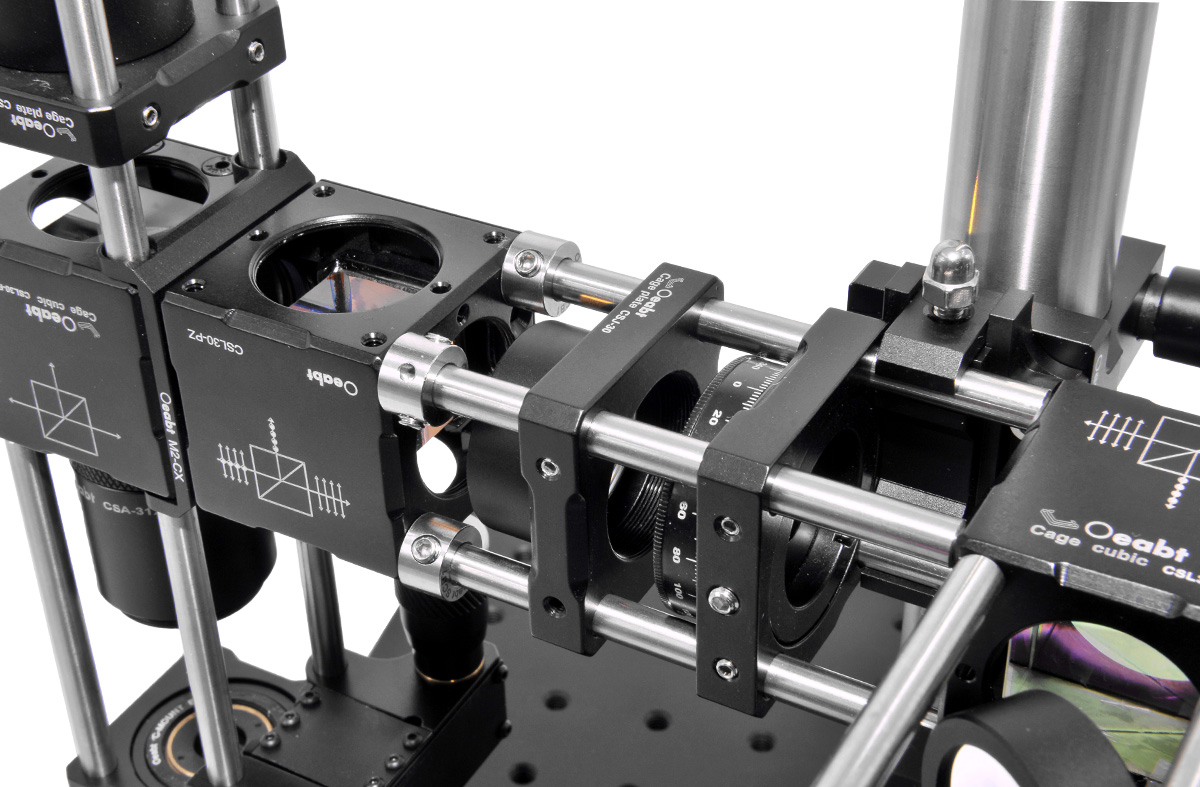

Пример применения:

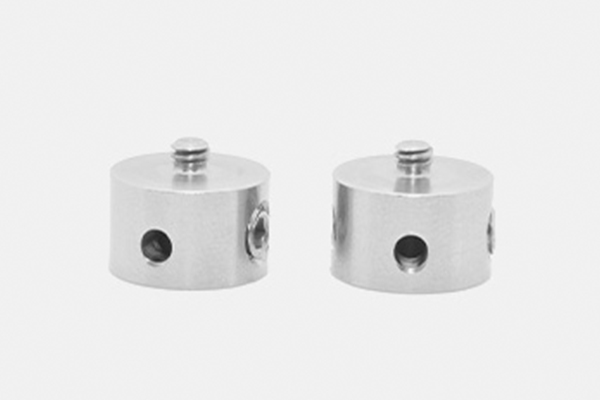

Модель SCB1

Стандарт: Ø11.0*9.0мм

Описание продукта: внутреннее отверстие: Ø6.02 мм

Модель SCB1A

Стандарт: Ø11.0*9.0мм

Описание продукта: внутреннее отверстие: Ø6.02 мм
