- Тонкое основание разделительной пластины, установите разделительную пластину горизонтально на оптическую платформу；
Совместим с 30-мм клеточной пластиной или 60-мм клеточной пластиной；
Благодаря отверстиям и канавкам в потайной головке его можно переключать и устанавливать на дюймовую или метрическую макетную плату；
Поставляется с 1 винтами типа M4 и 2 винтами типа M6；
Посадочное место для каркасной пластины облегчает горизонтальную установку каркасной пластины на оптическую платформу и крепится к монтажному гнезду через потайное отверстие в нижней части.Характеристики его паза с потайной головкой позволяют осуществить преобразование и установку на метрическую платформу имперской системы.
|
модель
|
PCSJ-1L
|
PCSJ-2L
|
|
стандарт
|
95.3*15.2*10.8 мм
|
120.7*15.2*10.8 мм
|
|
Тип резьбы
|

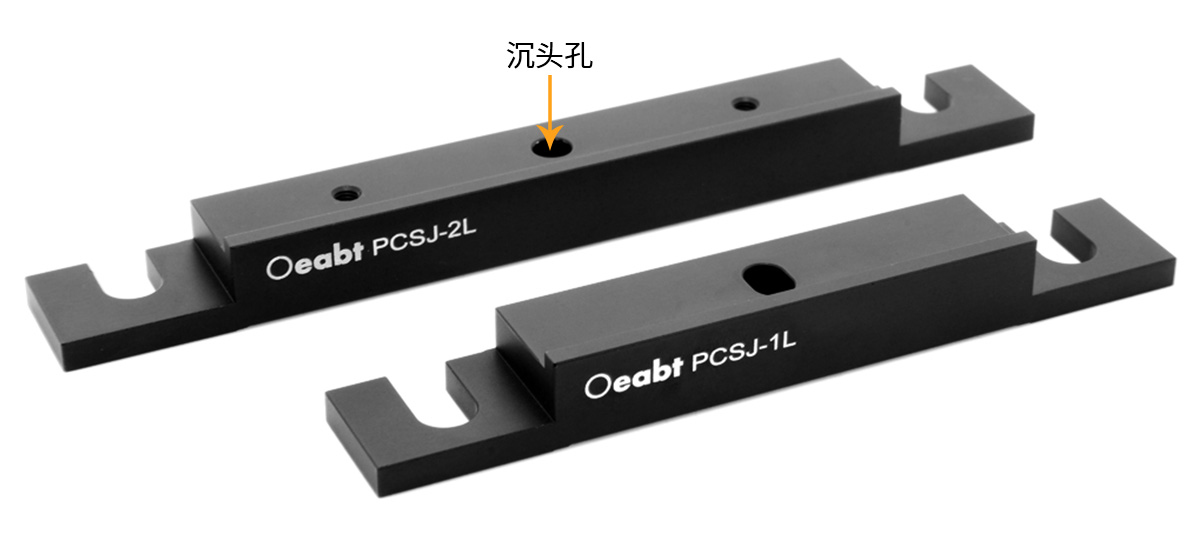

Отверстие для потайной головки Ø4,6*6,5 мм, канавка для потайной головки Ø6,4*9,5 мм
|
Отверстие для потайной головки Ø4,6 мм, отверстия для винтов объемом 2 М3, канавка для потайной головки Ø6,4*9,5 мм
|
|
вес
|
24,0 г
|
33,6 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Эти монтажные гнезда из почерневшего и окисленного алюминия могут устанавливаться горизонтально на поверхности оптической платформы. Пластины каркаса диаметром 30 мм и 60 мм могут крепиться к монтажному гнезду через нижнее потайное отверстие. Основание также имеет выступающий краевой блок, предотвращающий вращение пластины каркаса при нажатии.
На обоих концах монтажного блока имеется канавка с потайным отверстием, которую можно установить непосредственно на оптическую платформу или оптическую макетную плату с помощью прилагаемого винта M6 stigma. Характеристики его паза с потайной головкой позволяют осуществлять преобразование и установку на имперскую и метрическую платформу.

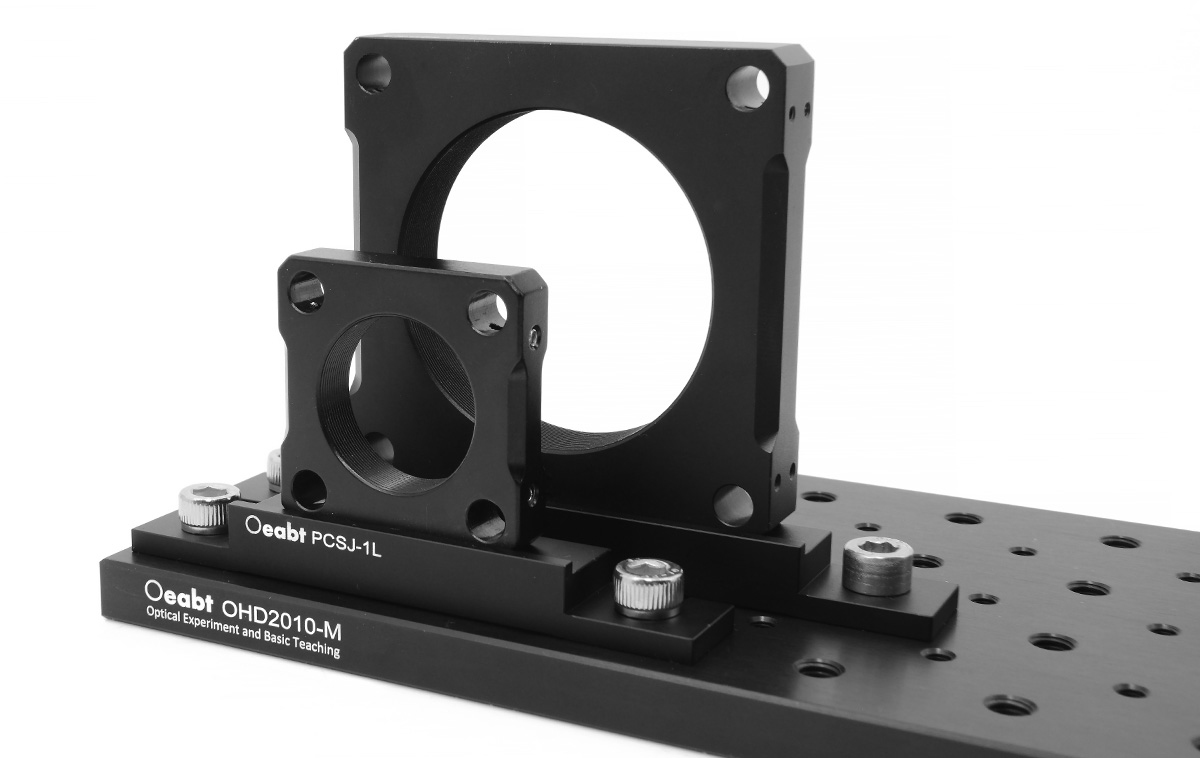

Сборка:

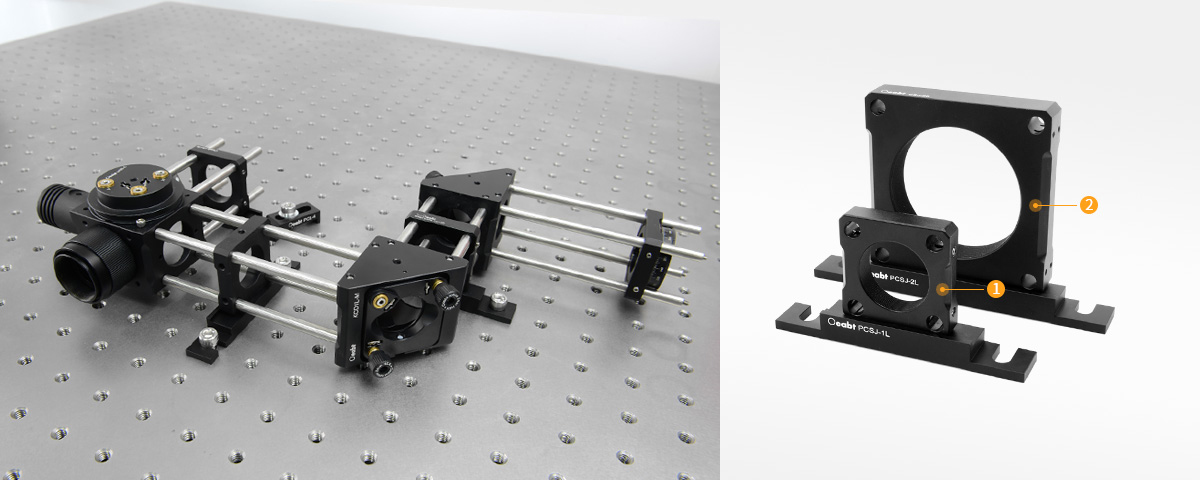

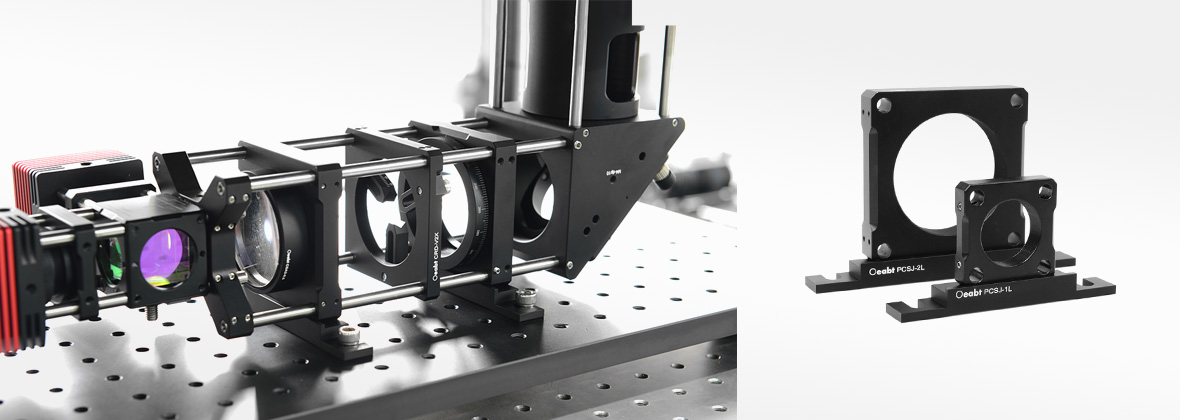

Пример применения:
Модель PCSJ-1L
Стандарт: 95.3*15.2*10.8 мм

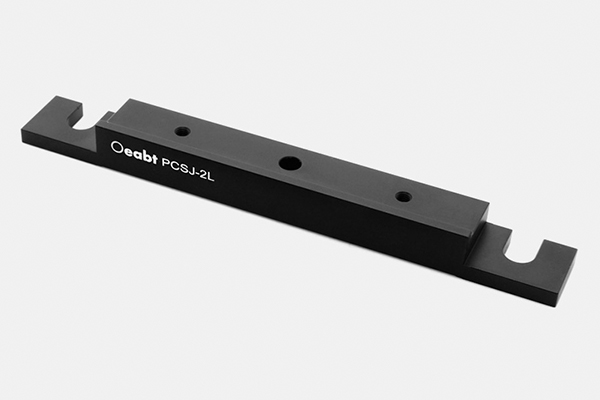

Модель PCSJ-2L
Стандарт: 120.7*15.2*10.8 мм
