• Совместим с системой клеток 30 мм;
• Колесо можно быстро вращать для переключения фильтров;
• Канавка колеса фильтра имеет резьбу SM1 (1,035”-40) и поставляется со стопорным кольцом CSK3;
• Порт SM1 (1,035 дюйма-40) с внутренней резьбой, совместимый с тубусами линз;

Колесо фильтра FWO-B совместимо с 30-мм коаксиальными системами и оснащено шестью держателями фильтров с резьбой SM1. Фиксированные входные и выходные порты на корпусе также имеют резьбу SM1 для совместимости с нашими тубусами диаметром 1" . Отцентрируйте фильтр над системой клеток.

Техническое описание:

Фильтрующее колесо FWO-B совместимо с 30-мм коаксиальной системой и имеет шесть держателей фильтров с резьбой SM1. Фильтрующее колесо устанавливается через внутренний небольшой механический байонет со стальным шариком, а центр фильтра выравнивается. Система клеток . В него можно устанавливать оптические компоненты диаметром 1 дюйм и толщиной до 4,5 мм , а для фиксации объектива использовать прилагаемое стопорное кольцо.

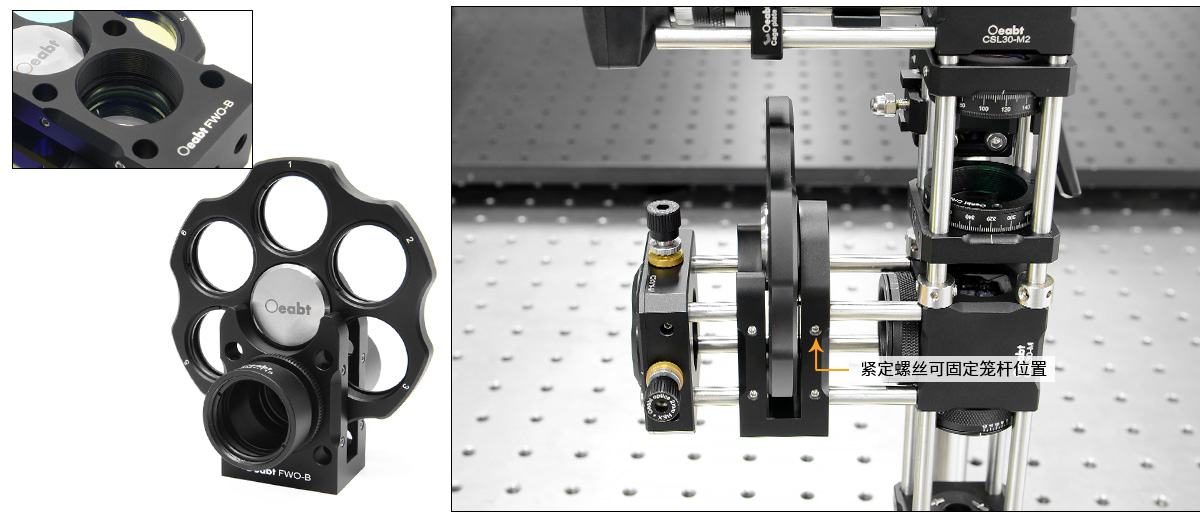

Фиксированные входные и выходные порты на основном корпусе также имеют резьбу SM1 для совместимости с нашими линзовыми тубусами диаметром 1 дюйм . На боковой стороне сквозного отверстия стержня клетки имеются установочные винты, а положение стержня клетки можно зафиксировать шестигранным ключом на 1,6 мм . (Обратите внимание, что сквозное отверстие не может проходить через стойку клетки, поскольку оно будет заблокировано колесом фильтра.)

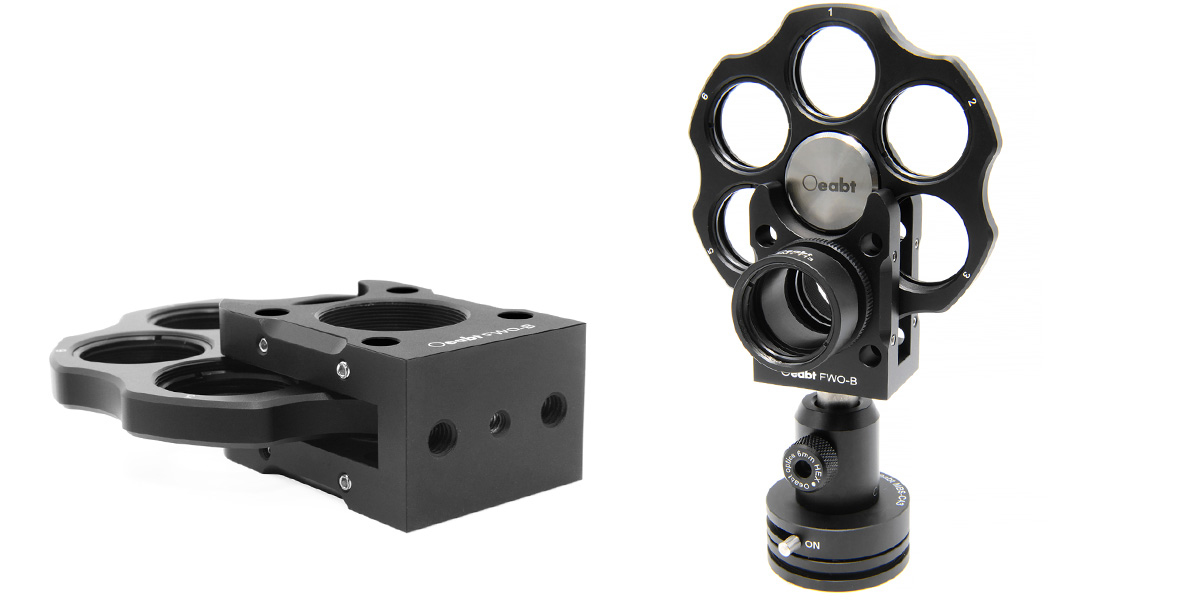

В нижней части имеются отверстия для винтов M4 и M6 для облегчения установки оптико-механических деталей .

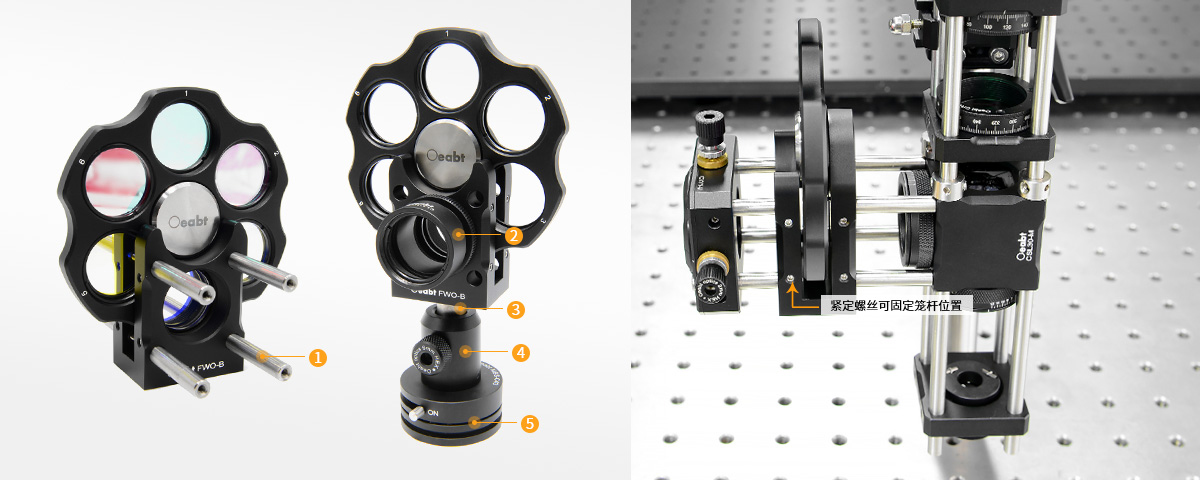

Сборка:

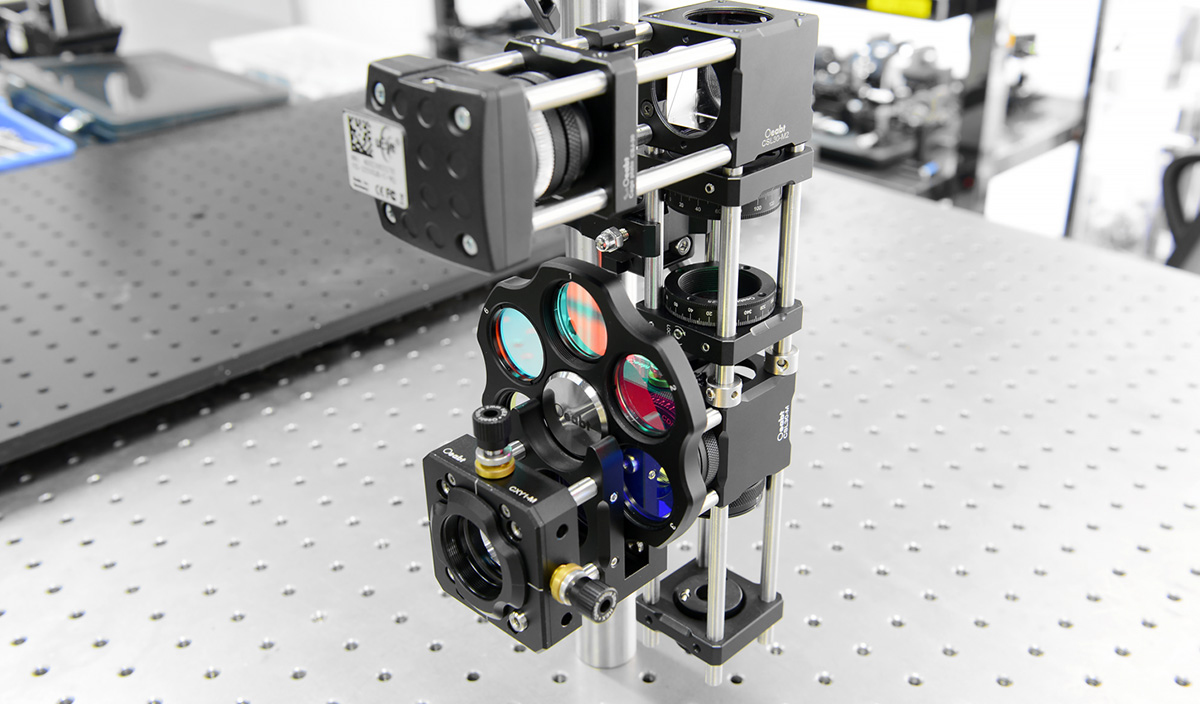

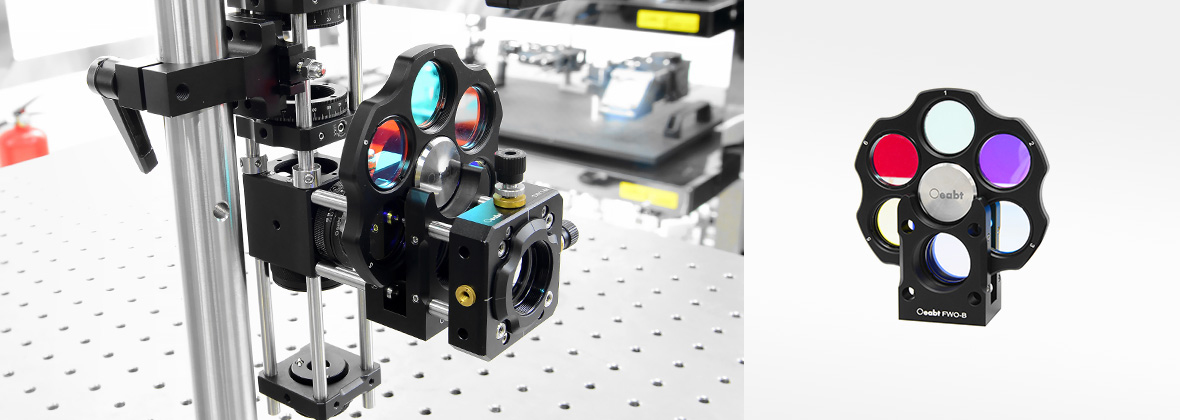

Пример применения:

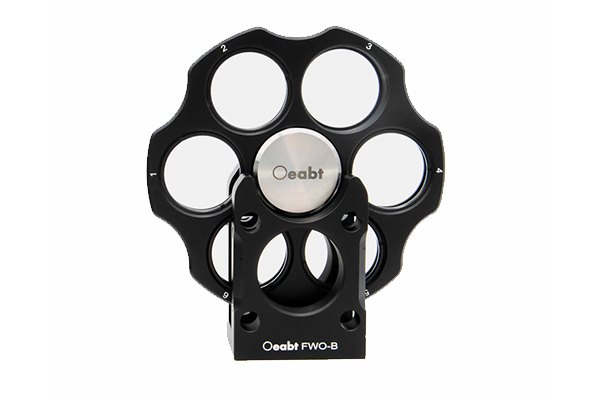

Модель FWO-B

Спецификация: 88,6*28,0*102,3 мм

Описание продукта: ходовая насечка: внутренняя резьба SM1 (1,035 дюйма-40), совместима с объективами диаметром 1 дюйм и толщиной до 4,5 мм.
