- Крепление оптических компонентов для каркасных систем диаметром 30 мм;
- Внутренняя резьба SM1 (1,035”-40);
- Шкала отметок, общая длина шкалы 20 мм;

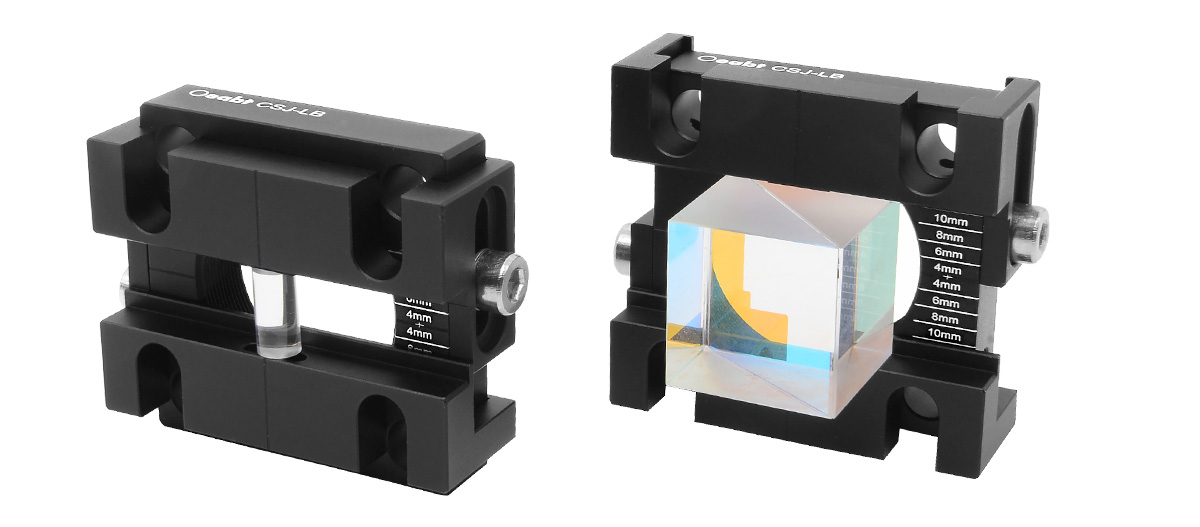

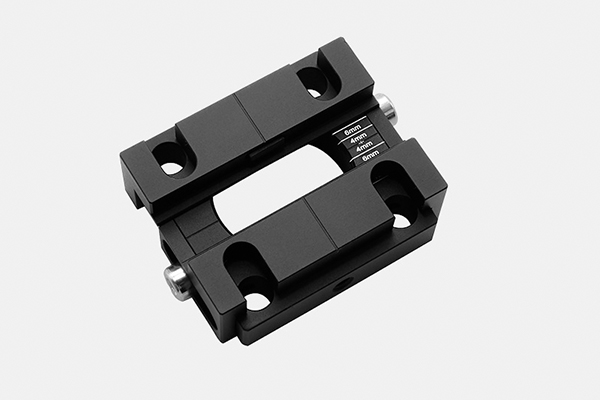

Цилиндрическое крепление CSJ-LB предназначено для горизонтальной или вертикальной установки цилиндрических линз или других прямоугольных оптических компонентов в 30-мм каркасной системе . Совместимый диапазон высоты от 8 мм до 20 мм.
|
модель
|
CSJ-LB
|
|
Спецификация
|
46,6*43,8*15,8 мм
|
|
высота зажима
|
8-20 мм
|
|
центральное отверстие
|
SM1 (1,035”-40) внутренняя резьба
|
|
Сквозное расстояние между отверстиями
|
Ø6,02 мм, шаг 30*30 мм.
|
|
Тип резьбы
|
М4
|
|
масса
|
42,0 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:

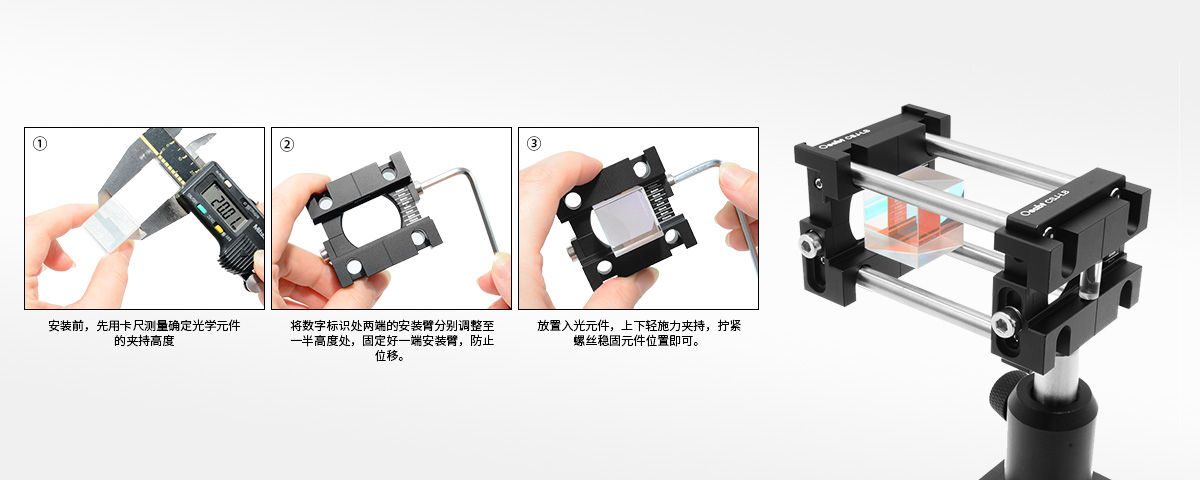

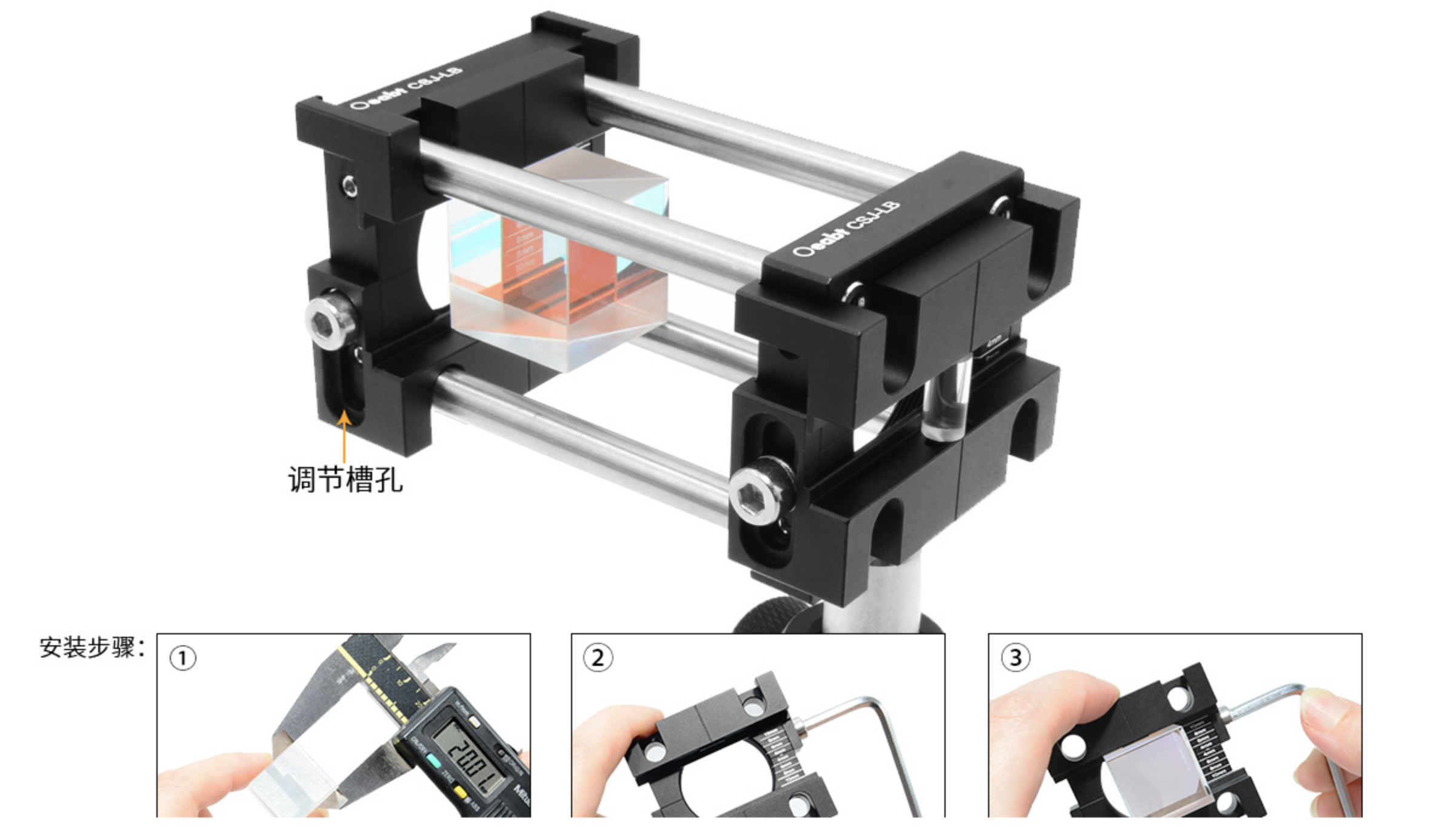

Цилиндрическое крепление объектива CSJ-LB предназначено для горизонтальной или вертикальной установки цилиндрических линз или других прямоугольных оптических компонентов в системе клеток 30 мм . Совместимый диапазон высоты составляет от 8 мм до 20 мм. Он фиксируется двумя монтажными рычагами, а боковые шпильки затягиваются для фиксации положения компонента.

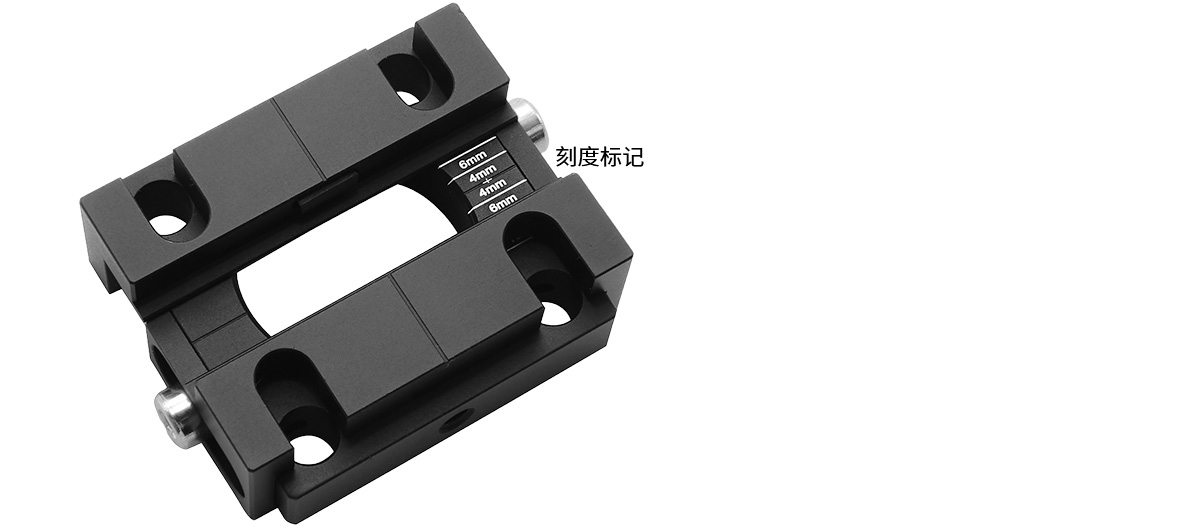

На одной стороне пластины клетки выгравированы шкалы. Основная шкала имеет размер 4 мм1, а вторичная шкала находится с интервалом 2 мм. Общая длина шкалы составляет 20 мм. Поперечное окошко с канавкой в центре пластины клетки используется для центрирования монтажных компонентов. Легче всего центрировать линзу, когда ось цилиндрической линзы параллельна монтажному рычагу.

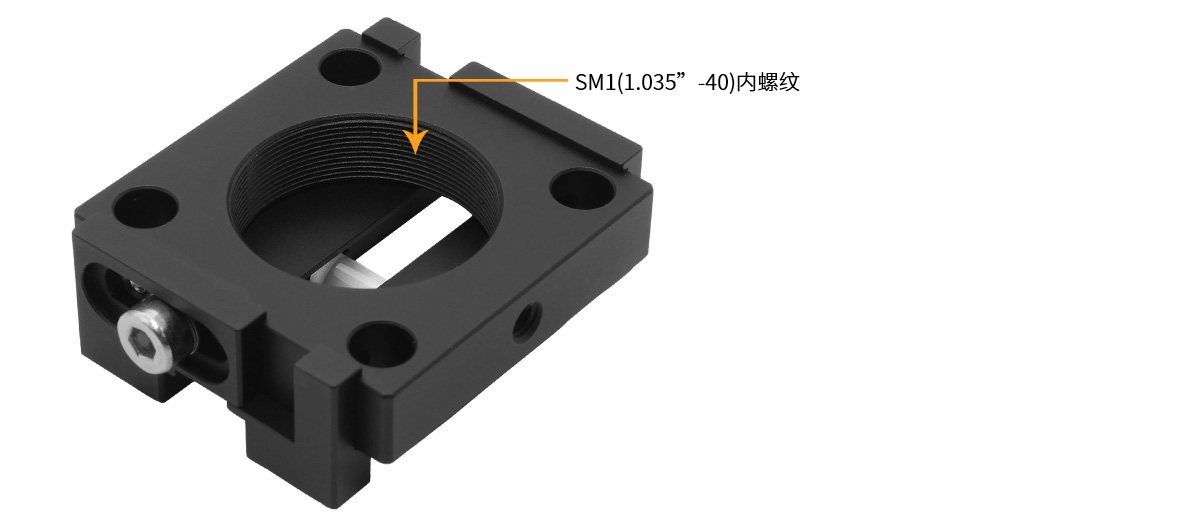

Центральное отверстие пластины клетки имеет внутреннюю резьбу SM1 (1,035 дюйма-40), совместимую с тубусами линз диаметром 1 дюйм.
С каждой стороны имеется по одному сквозному отверстию , совместимому с опорами диаметром 6 мм , с расстоянием между ними 30*30 мм. Используйте шестигранный ключ на 1,6 мм, чтобы зафиксировать боковые установочные винты и зафиксировать положение стойки.

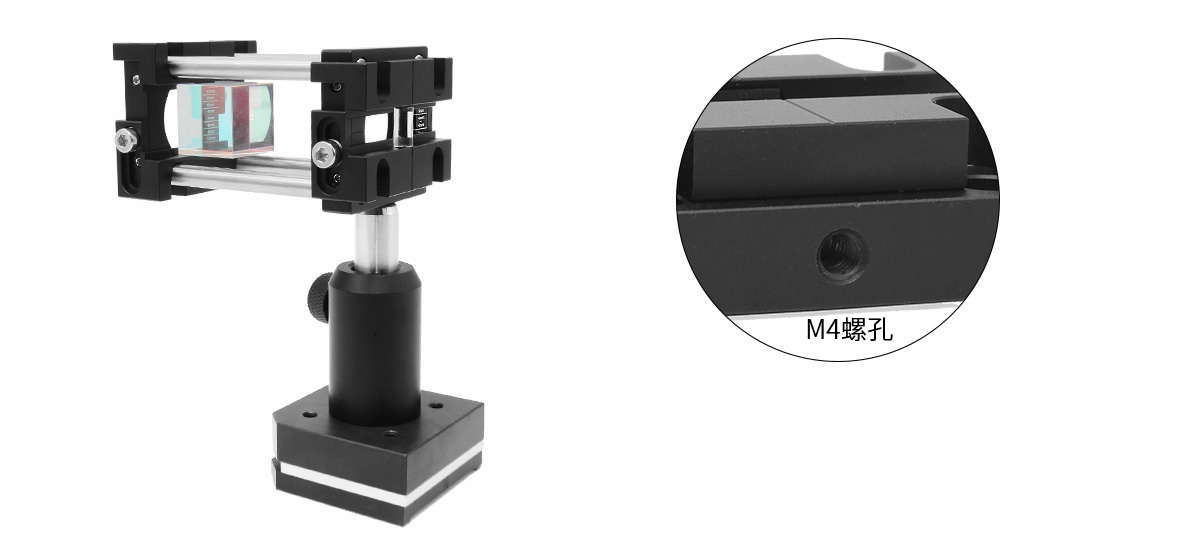

Внизу имеется отверстие для винта M4 для установки стойки , которую следует использовать в свободном пространстве.
Сборка:

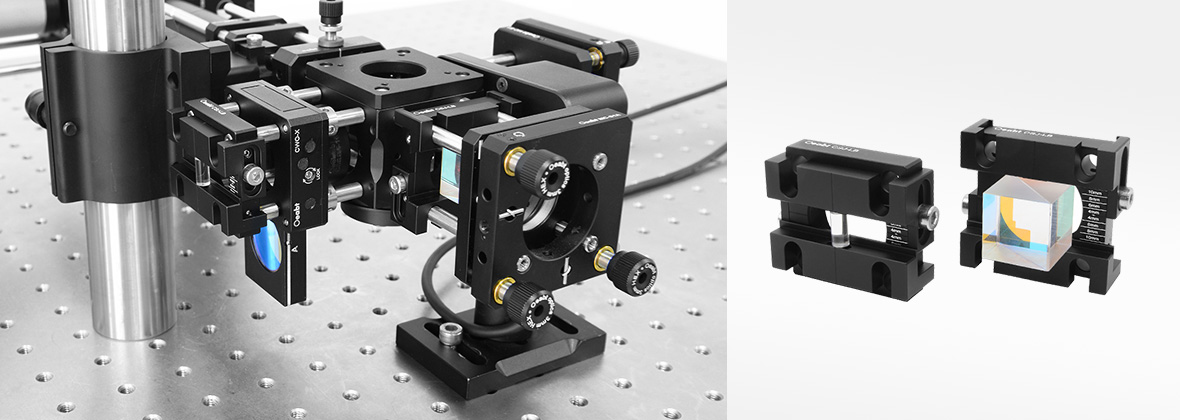

Пример применения:
Модель CSJ-LB
Спецификация: 46,6*43,8*15,8 мм
Описание продукта: высота зажима: 8-20 мм,
расстояние между сквозными отверстиями: Ø6,02 мм, расстояние 30*30 мм;
