- Установите прямоугольные дихроичные фильтры или другие компоненты толщиной не более 3 мм;
- SM1 (1,035”-40) центральное резьбовое отверстие;
- Совместим с системой клеток 30 мм;
- Совместимость с опорой серии PCM-S диаметром 6 мм;
- С помощью соединителей кубовможно соединить два или более кубов в клетках;
В кубе дихроичного фильтра можно разместить прямоугольные компоненты толщиной до 3 мм, такие как дихроичные зеркала, светоделители, зеркала или поляризационные полосовые фильтры, через внутренний зажим. По сравнению с кубом клетки серии M2-W расстояние между компонентами клетки уменьшено, а размер стал более компактным.
|
модель
|
М2-ДЧ
|
|
Спецификация
|
38,2*38,2*40,9 мм
|
|
Диапазон зажима
|
Оптика шириной 25-36 мм, высотой 26 мм и толщиной 3 мм.
|
|
центральное отверстие
|
SM1 (1,035”-40) внутренняя резьба
|
|
Шаг резьбы
|
Резьба 4-40, шаг 30*30мм.
|
|
масса
|
51,6 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:
В куб дихроичного фильтра можно установить прямоугольные оптические компоненты шириной 25–36 мм, высотой 26 мм и толщиной 3 мм, такие как дихроичные зеркала, светоделители, зеркала или поляризационные полосовые фильтры, через внутренние зажимные фильтры LFM1-A2 . По сравнению с кубом клетки серии M2-W расстояние между компонентами клетки уменьшено, а размер стал более компактным.

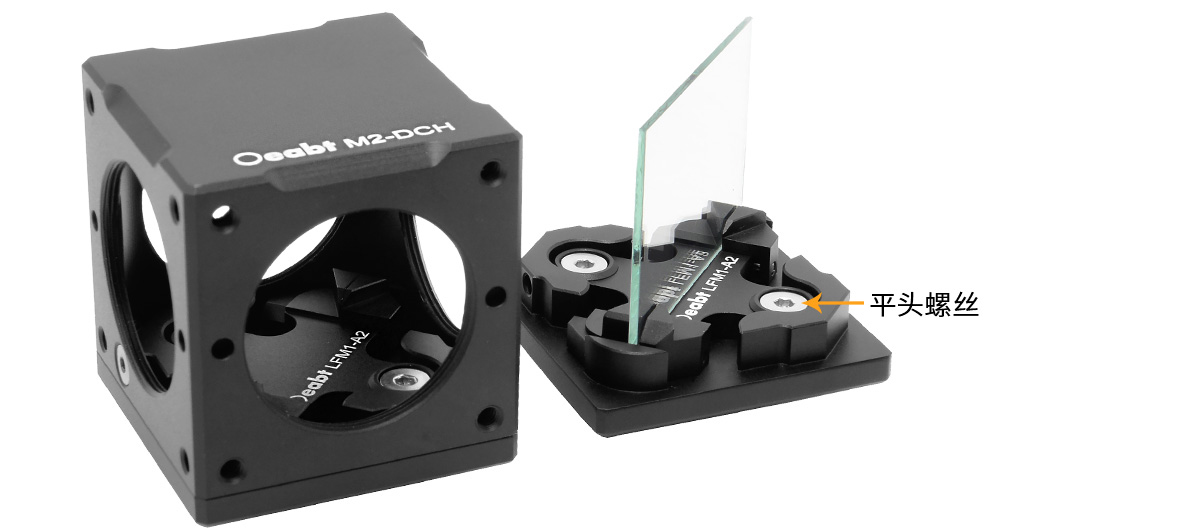

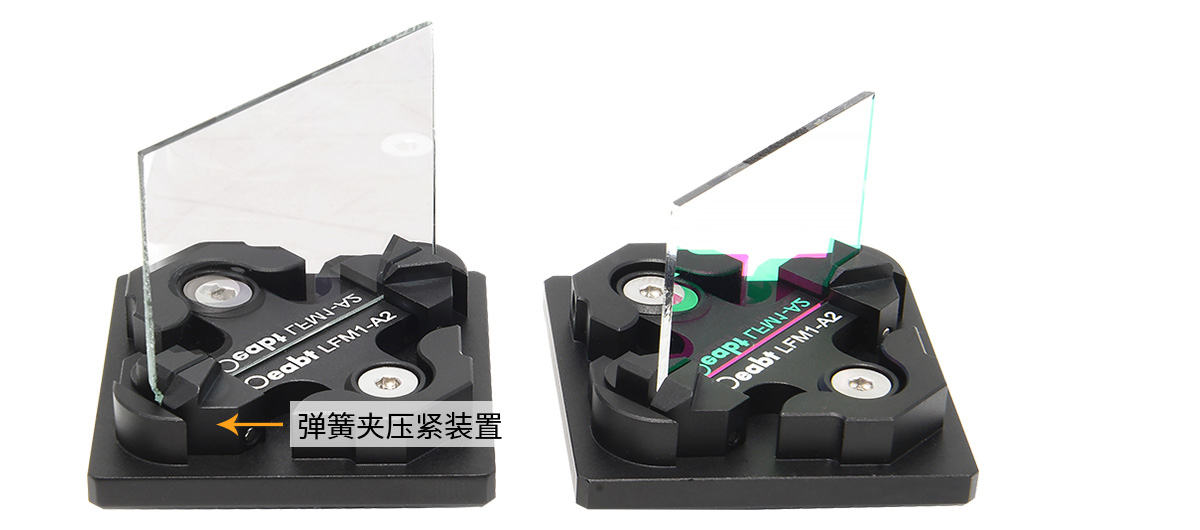

Основание куба содержит прямоугольный внутренний зажим LFM1-A2. После зажима прямоугольной линзы она крепится к основанию с помощью 2 шпилек, а основание и корпус куба соединяются с помощью 2 отверстий для винтов с плоской головкой.

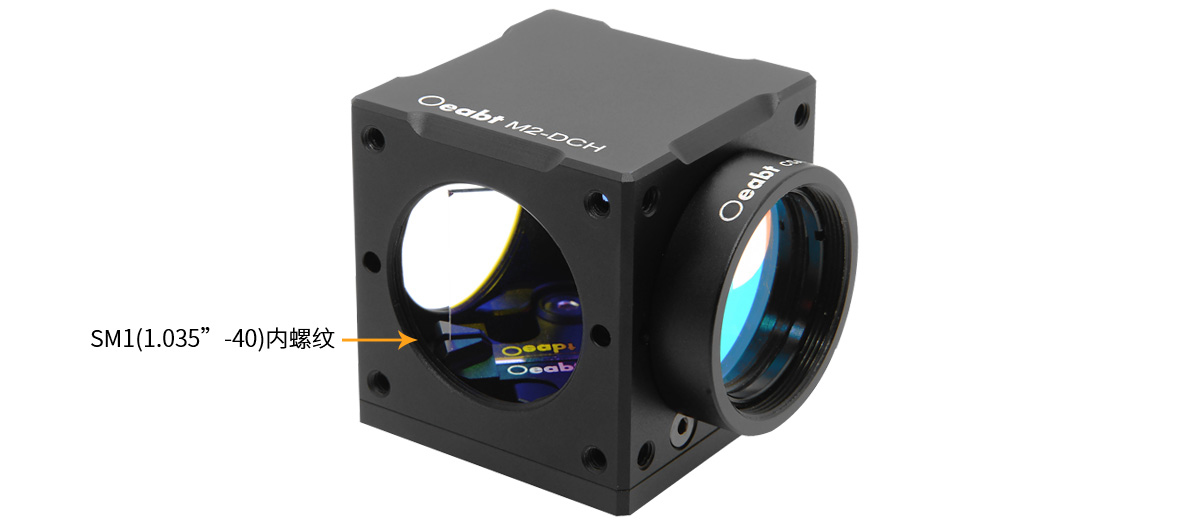

Корпус куба имеет 4-стороннюю внутреннюю резьбу SM1 (1,035"-40) и совместим с гильзами SM1 или другими компонентами. Фильтры излучения и возбуждения также могут быть установлены в короткие гильзы объектива и подключены к резьбовым портам SM1 для интеграции. создать полноценное устройство фильтра флуоресцентной визуализации.

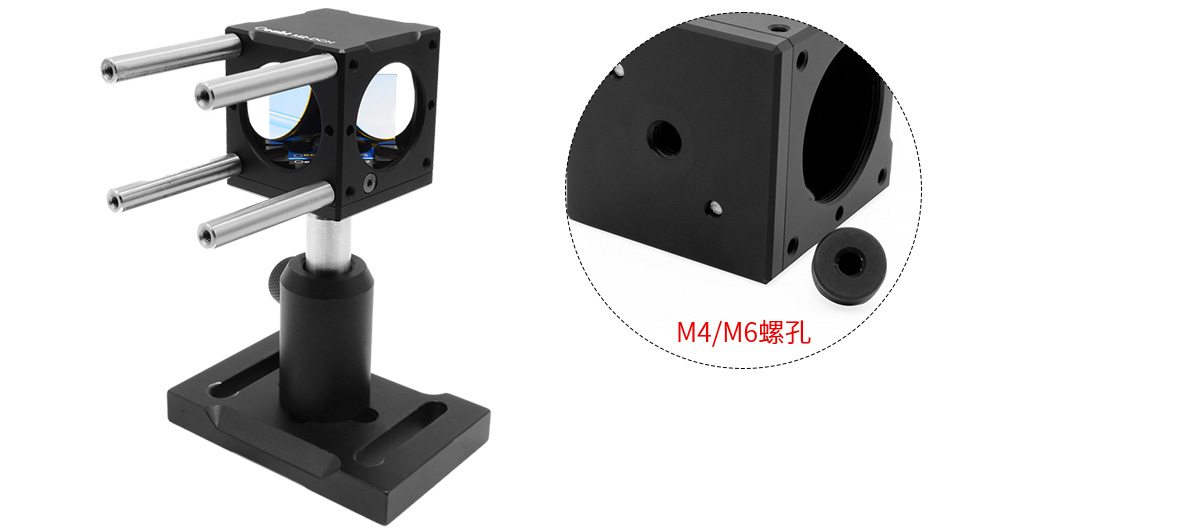

На каждой стороне куба имеется четыре отверстия для винтов 4–40, которые можно интегрировать в систему клеток диаметром 30 мм с помощью стержневых соединений серии PCM-S . Кроме того, стойку можно установить через резьбовое отверстие M4/M6 внизу.

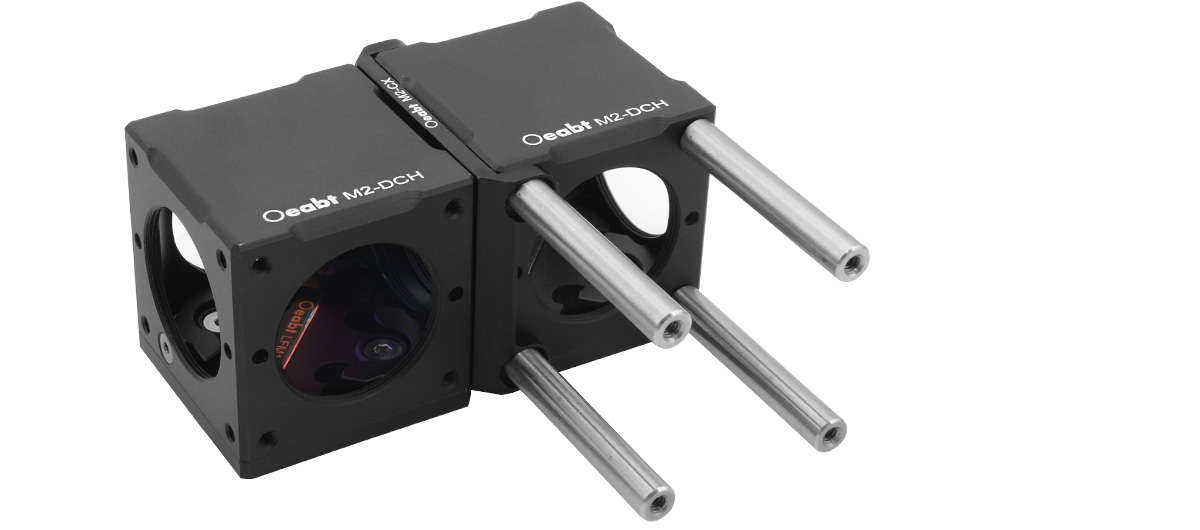

При использовании разъема Cage Cube M2-CX два или более Cage Cube могут быть соединены последовательно и рядом .

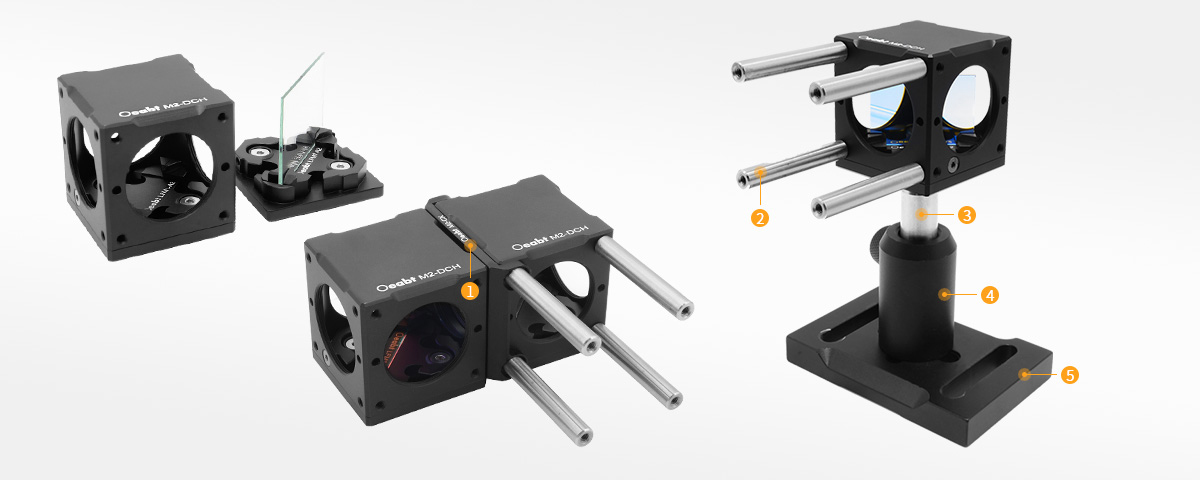

Сборка:

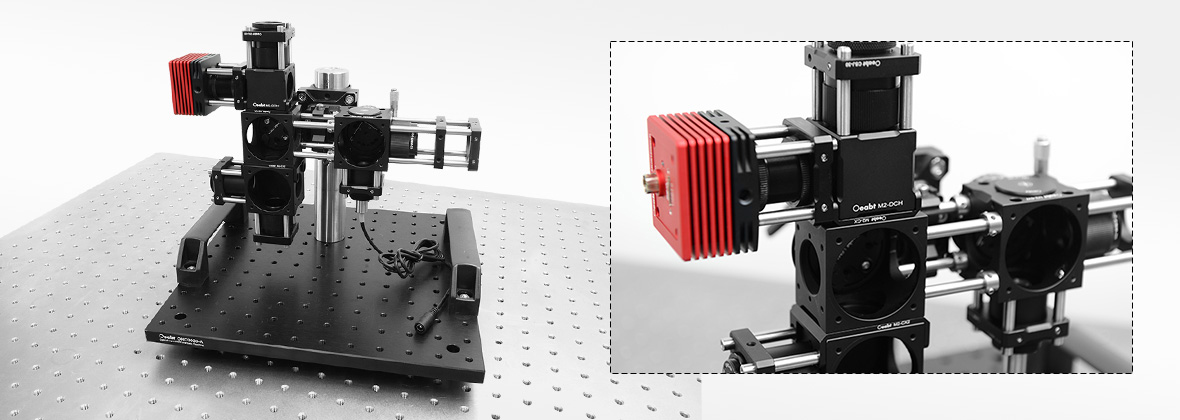

Пример применения:

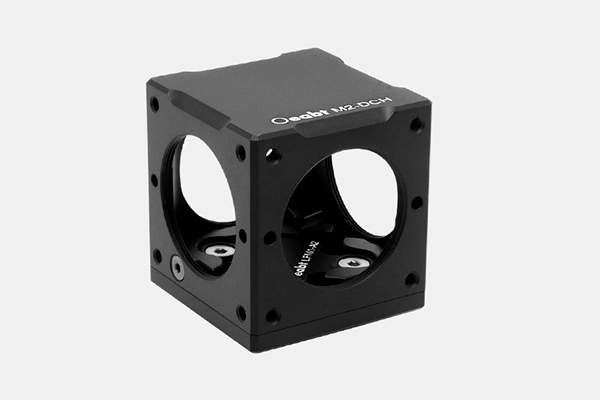

Модель M2-DCH
Спецификация: 38,2*38,2*40,9 мм
Описание продукта: диапазон зажима: оптические компоненты шириной 25-36 мм, высотой 26 мм и толщиной 3 мм,
шаг резьбы: 4-40 ниток, шаг 30*30 мм;

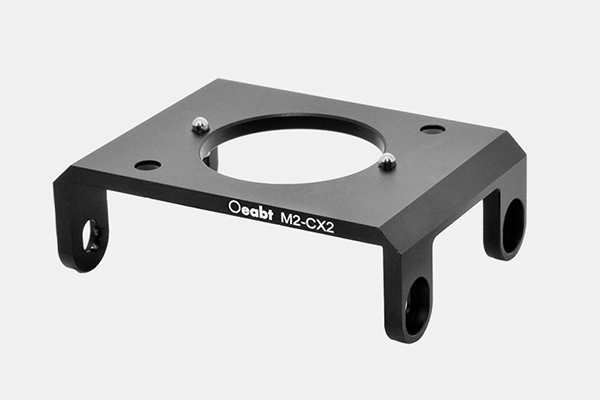

Модель M2-CX
Спецификация: 44,2*37,9*11,4 мм
Описание продукта: в комплект входят 4 шпильки с резьбой 4-40 и 2 винта с плоской головкой 4-40.
