• Съемный куб-клетка, идеально подходящий для быстрой замены компонентов в согласованных экспериментальных установках;
• Возможна установка прямоугольного светоделительного элемента диаметром 25,4 мм и фильтрадиаметром 1 дюйм ;
• Совместимость с системой клеток 30 мм;
• SM1 (1,035”-40) центральное резьбовое отверстие;
• С помощью соединителей кубов можно соединить два или более кубов в клетках;

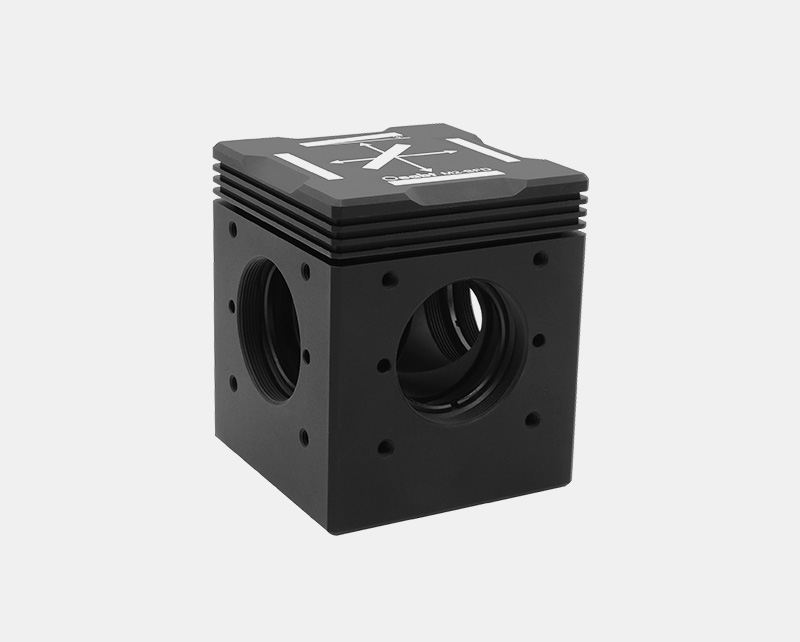

Куб M2-BFD используется для установки набора флуоресцентных фильтров (дихроичное зеркало, фильтр возбуждения и фильтр эмиссии) в кубе, совместимом с клеточной системой , подходящем для самостоятельной сборки микроскопических установок.

Техническое описание:

Куб M2-BFD используется для установки наборов фильтров флуоресценции (дихроичные зеркала, фильтры возбуждения и фильтры излучения) в куб, совместимый с каркасной системой и подходящий для самодельных микроскопов.

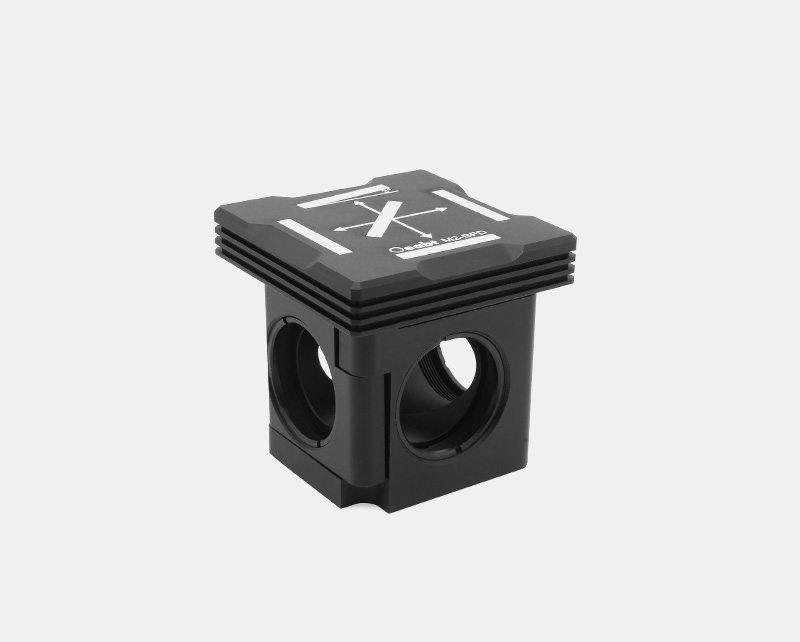

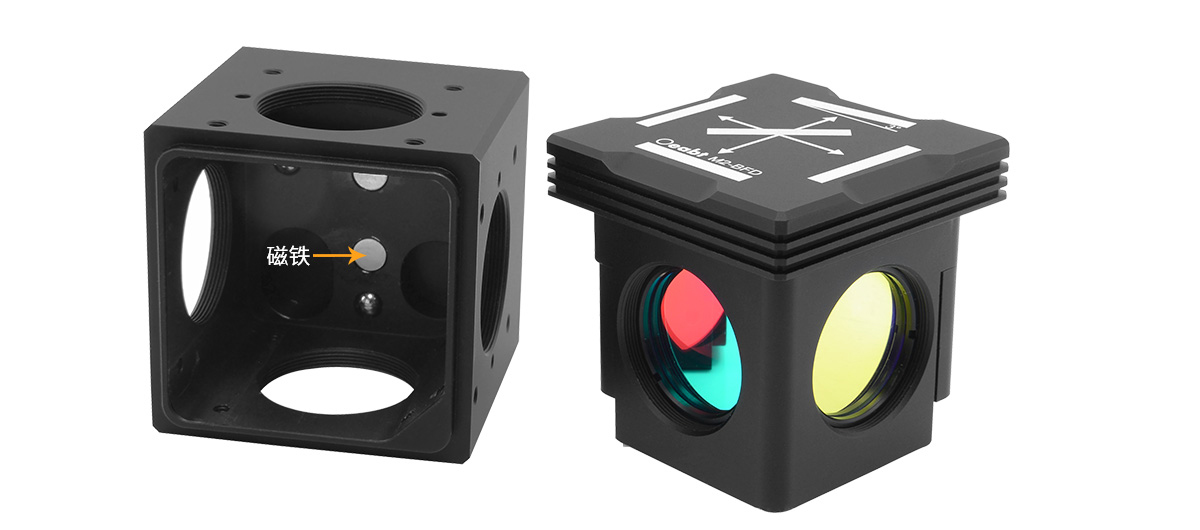

Куб содержит набор светоделительных вставных модулей и съемное основание. Магниты в основании куба и вставном модуле обеспечивают возможность многократного позиционирования куба в системе каркасов. Доступны в продаже в виде отдельных наборов кубических вставок, идеально подходящих для быстрой замены наборов флуоресцентных фильтров или углов отражения в согласованной экспериментальной установке.

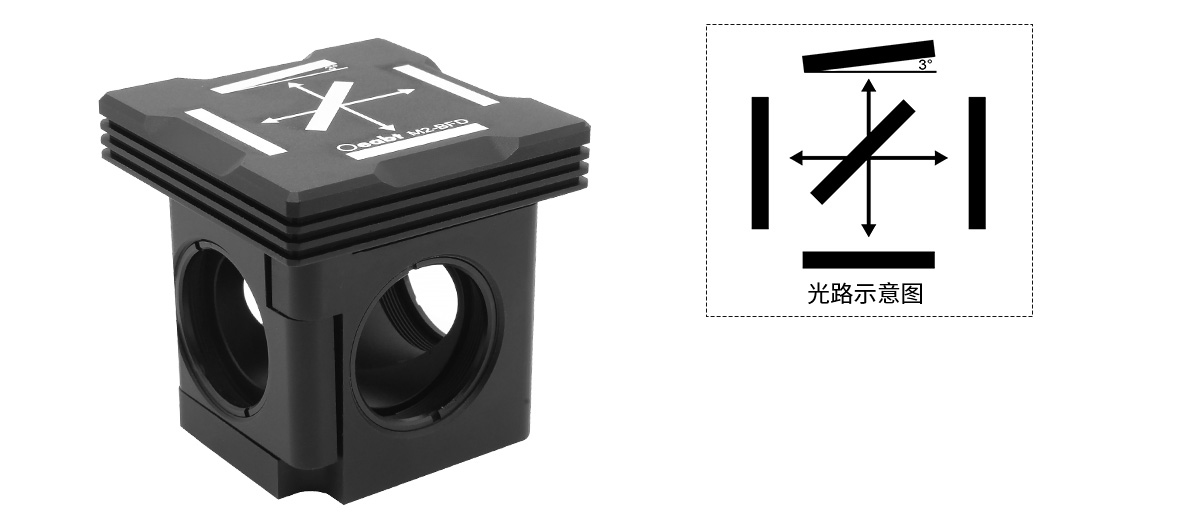

Набор подключаемых модулей Cube используется для установки оптических компонентов диаметром 1 дюйм (таких как фильтры возбуждения и излучения) и установки прямоугольного куба с светоделением 36*25,4 мм в центре (толщина оптического компонента составляет ≤2 мм). ). Вставки куба вставляются в одной ориентации относительно основания куба, поэтому важно, чтобы вся сборка куба была правильно ориентирована при установке. На верхней части крышки выгравирована схема расположения светоделителей, показывающая путь света через куб. (Угол наклона метки светоделителя составляет 3°, чтобы избежать преломления отраженного света).

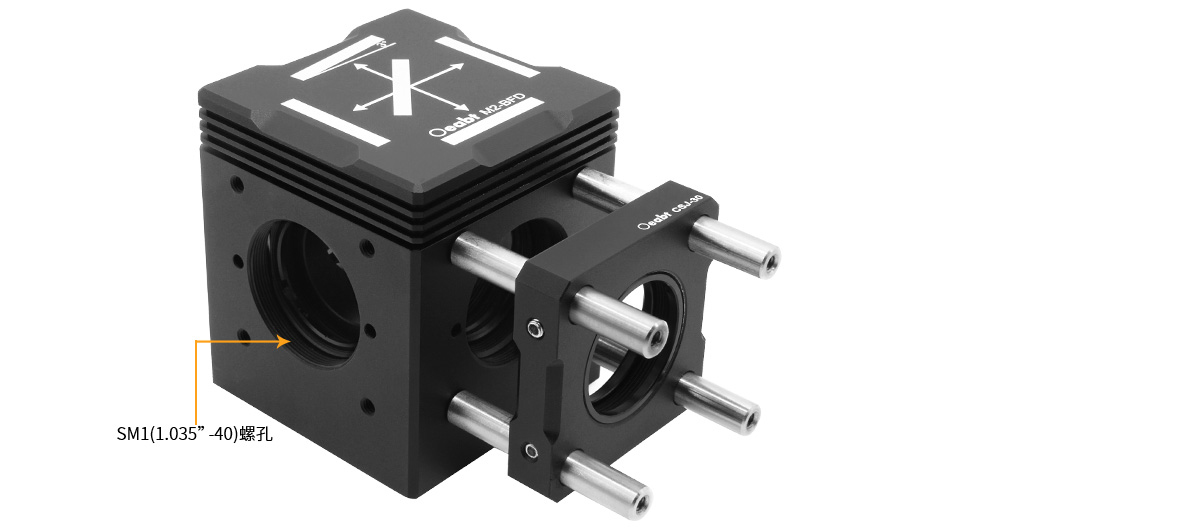

Базовая часть имеет четыре отверстия с резьбой SM1 (1,035"-40) и четыре отверстия для смесителей 4-40 вокруг нее. В ней используются стержни серии PCM диаметром 6 мм, совместимые с системой клеток 30 мм. На корпусе имеются 3 отверстия для смесителей M6. внизу, соединительные стойки для приложений свободного пространства.

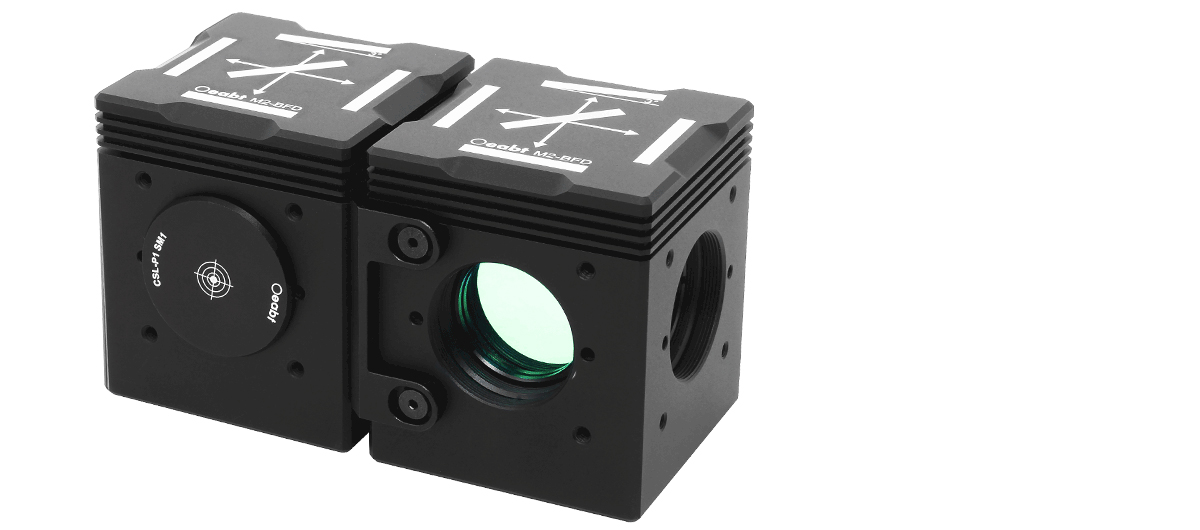

Компания Oeabt также предоставляет пылезащитные чехлы CSL-P1 для уменьшения рассеянного света от неиспользуемых портов куба. При использовании с разъемом куба M2-CX2 два блока управления лучом или блоки флуоресцентных фильтров можно соединить рядом.

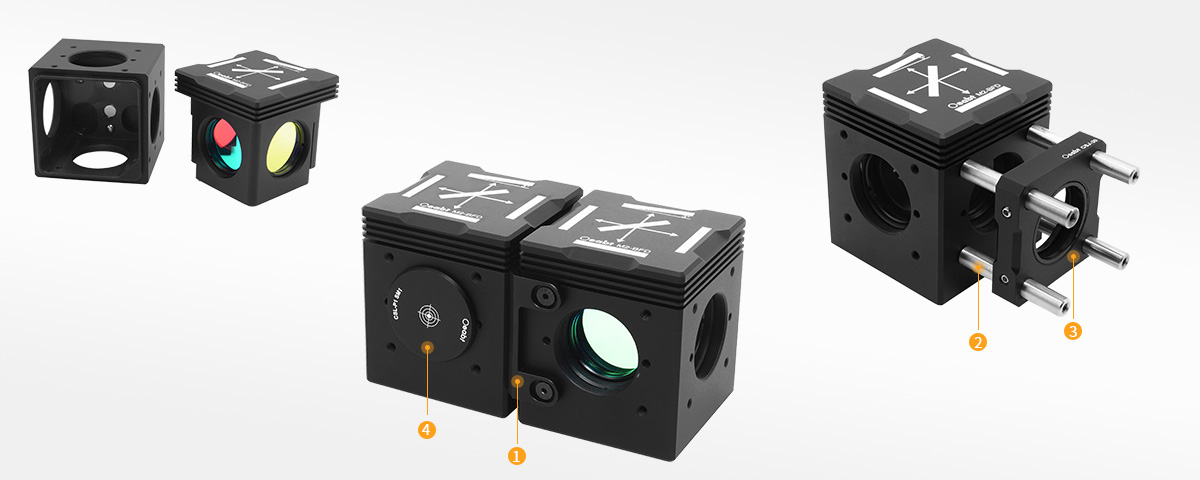

Сборка:

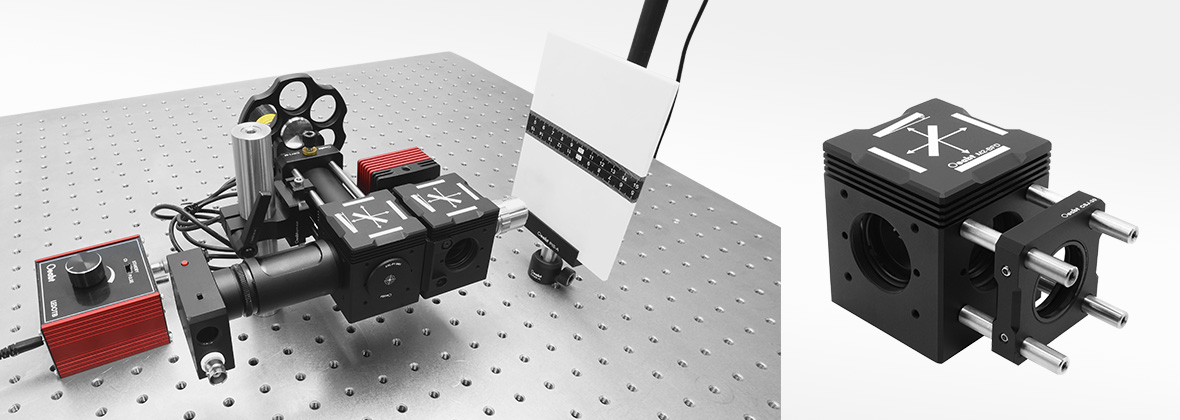

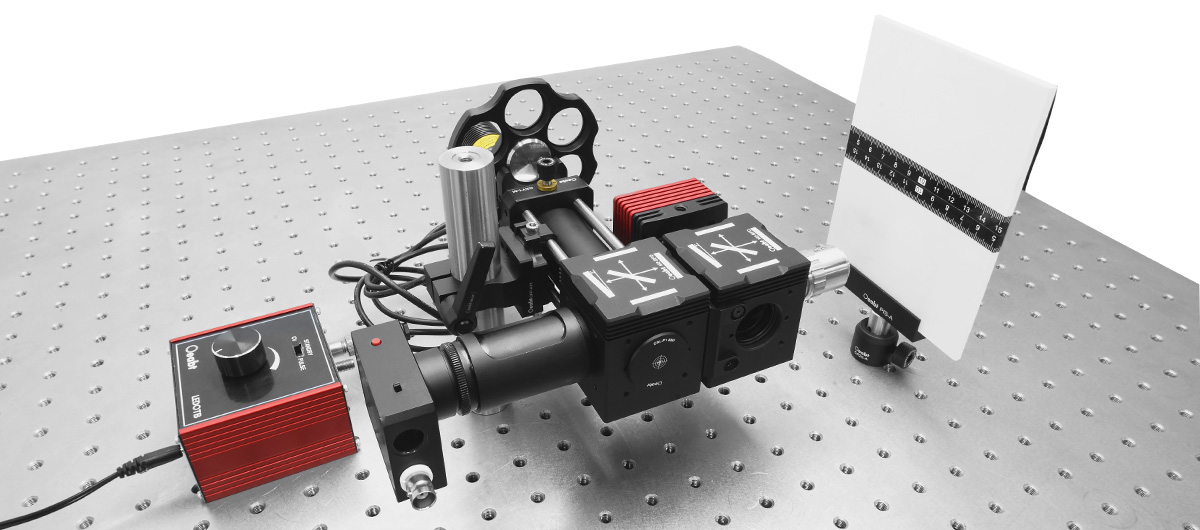

Пример применения:

Модель S/N0001

Спецификация: 50,8*50,8*58,1 мм

Описание продукта: диапазон зажима: прямоугольный компонент 36,0*25,4 мм (толщина ≤2 мм), фильтр Ø1 дюйм (толщина ≤4,3 мм);
шаг резьбы: резьба 4-40, шаг 30*30 мм;
высота оптической оси 30 мм;
включает в себя плагин светоделителя. комплект и съемная основа;

Модель S/N0001

Описание продукта: возможна установка прямоугольных компонентов размером 36,0*25,4 мм (толщина ≤ 2 мм);
фильтр Ø1 дюйм (толщина ≤ 4,3 мм).

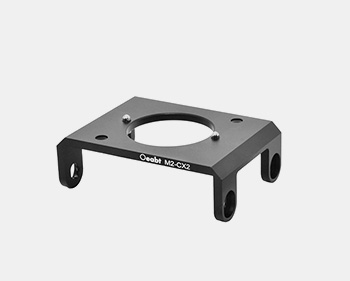

Модель M2-CX2

Спецификация: 56,7*39,6*18,4 мм

Описание продукта: в комплект входят 4 шпильки с резьбой 4-40 и 2 винта с плоской головкой 4-40;
можно соединить два или более кубиков клетки;

Модель BFD-GFP

Описание продукта: полоса возбуждения 492±10 нм
Полоса излучения 525±16 нм
дихроичный (диапазон отражения/передачи): фильтр
возбуждения 300–500 нм/500–720 нм, фильтр излучения, дихроичное зеркало, комбинация из трех частей

Модель EX492-10

Описание продукт: Центральная длина волны 492 нм
Полоса возбуждения 492 ± 10 нм
Средний коэффициент пропускания >93 % (473–491 нм)
Светлая апертура ≥ 22 мм
Угол обзора 0°±5°
Плоскостность поверхности / 2
Качество поверхности 80–60
Параллельность ≤ 4 угловых минуты
Спецификация Ø25,4*1,1 мм ( Допуск: ±0,1 мм)

Модель EM525-16

Описание продукта: Длина волны 520 Полоса пропускания
Центральная длина волны 525 нм
Полоса излучения 525 ± 16 нм
Средний коэффициент пропускания > 85% (506–51 234 нм)
Светлая апертура ≥ 22 мм
Угол обзора: 0 ° ± 5 °

Модель TRG-RB-S36

Описание продукта:

Длина волны 500 Длинный проход
Центральная длина волны 525 нм
Полоса излучения 525±16 нм
Средний коэффициент отражения >90% (350–488 нм)
Средний коэффициент пропускания >90% (500–720 нм)
Светлая апертура ≥80% Площадь поверхности
Угол обзора: 45°±1,5°
Плоскостность поверхности: In /2
Качество поверхности с обеих сторон 80-60
Параллельность ≤ 4 угловых минут
Спецификация 36*25*1,2 мм (допуск: ±0,1 мм)
