SM05 (0,535”-40) пластина с резьбой;
- Возможна установка оптических компонентовдиаметром 1/2 дюйма и максимальной толщиной 5,3 мм ;
- 4 сквозных отверстия для опор диаметром 4 мм, совместимых с каркасными системами диаметром 16 мм;
- Еще 4 сквозных отверстия для опор диаметром 6 мм, совместимых с клетками диаметром 30 мм;
- Отверстие для винта M4 внизу можно соединить со стержнеми использовать в свободном пространстве;

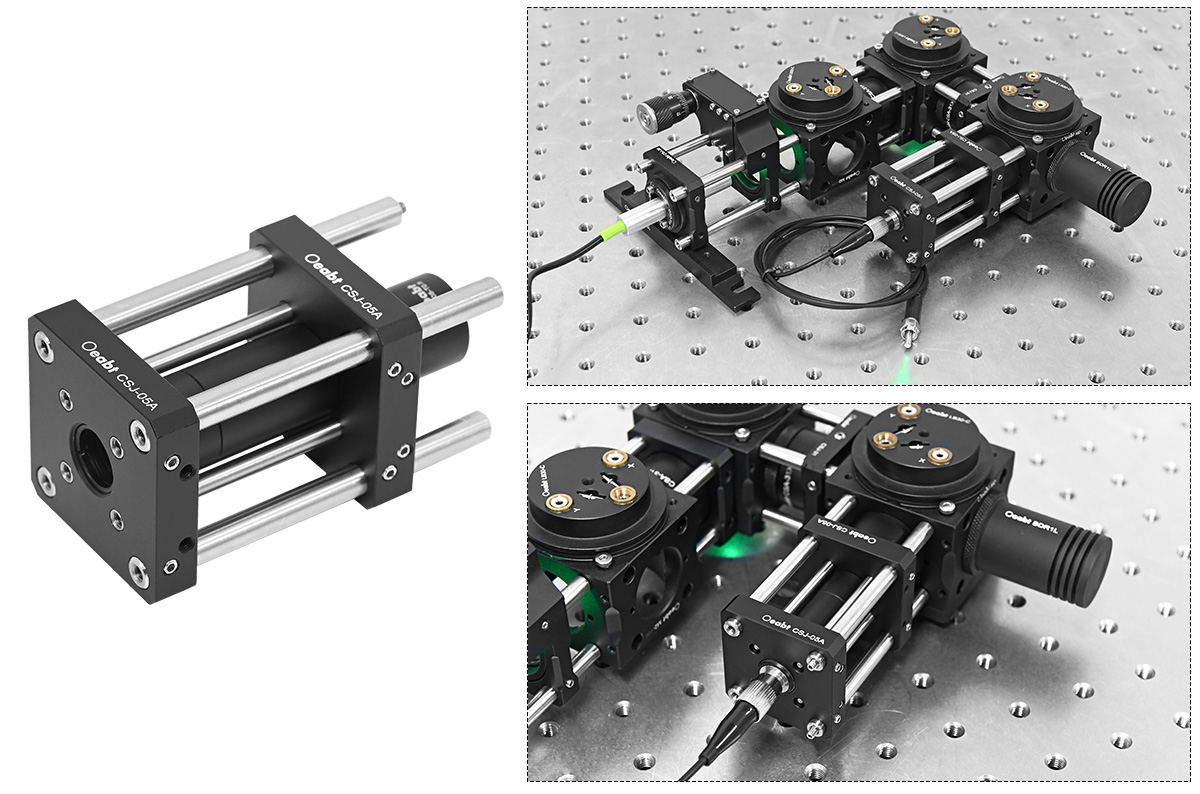

Пластина с резьбой 16 мм специально разработана для нашей компактной системы крепления клетки 16 мм, подходит для оптических систем, устанавливающих оптику диаметром 1/2 дюйма , и поставляется с 2 стопорными кольцами CSK05 для крепления оптики диаметром 1/2 дюйма и оптическими линзами толщиной менее 5,3 мм.
|
модель
|
CSJ-05А
|
|
Спецификация
|

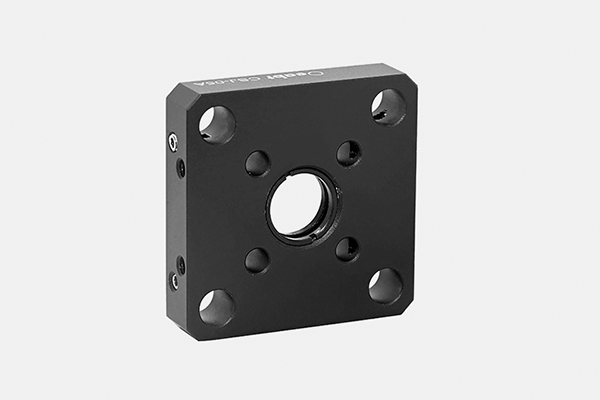

40,7*40,7*8,9 мм
|
|
центральное отверстие
|
SM05 (0,535”-40) внутренняя резьба
|
|
Сквозное расстояние между отверстиями
|
Ø4,03 мм*4 места, расстояние между сквозными отверстиями 16 мм;
Ø6,03 мм*4 места, расстояние между сквозными отверстиями 30 мм;
|
|
Тип винтового отверстия
|
М4
|
|
масса
|
31,6 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:

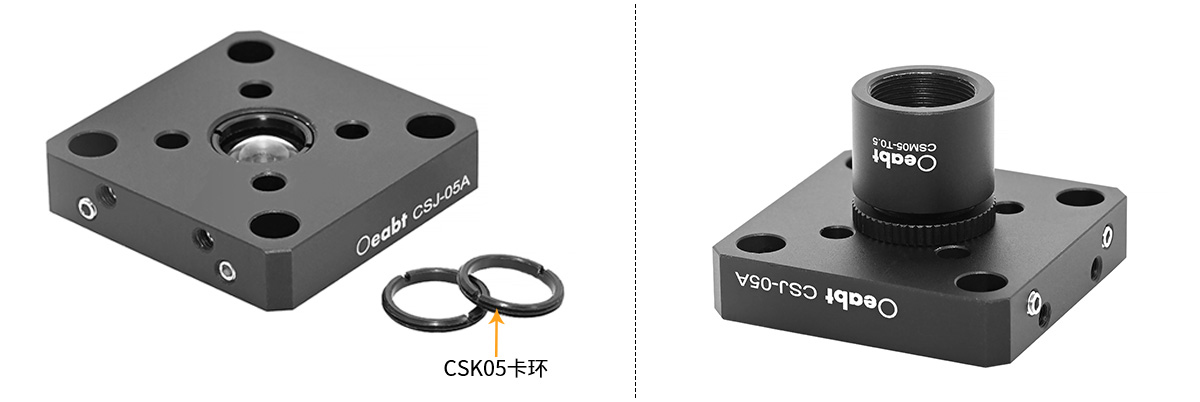

Пластина с резьбой 16 мм специально разработана для нашей компактной системы сборки клетки 16 мм. Она подходит для оптических систем, в которых собираются оптические компоненты диаметром 1/2 дюйма. Она поставляется с 2 стопорными кольцами CSK05 для зажима оптики диаметром 1/2 дюйма. толщиной ≤5,3 мм.2-дюймовая оптическая линза. Если вам необходимо установить более толстые линзы, установите оптический элемент в гильзу и прикрутите его к пластине обоймы.
SM05 (0,535"-40) имеет 4 сквозных отверстия Ø4 мм в центральном отверстии для винта с межосевым расстоянием 16 мм, что совместимо с нашей серией малых стоек SPCM . В то же время имеются дополнительные сквозные отверстия Ø6 мм на четыре угла пластины клетки с межосевым расстоянием 16 мм. 30 мм. Эти отверстия обработаны для обеспечения точной скользящей посадки , что позволяет осуществлять переход между системой 16 мм и системой 30 мм . На ней также имеются работоспособные стопорные винты. сторону, чтобы прикрепить пластину клетки к соответствующему стержню клетки.

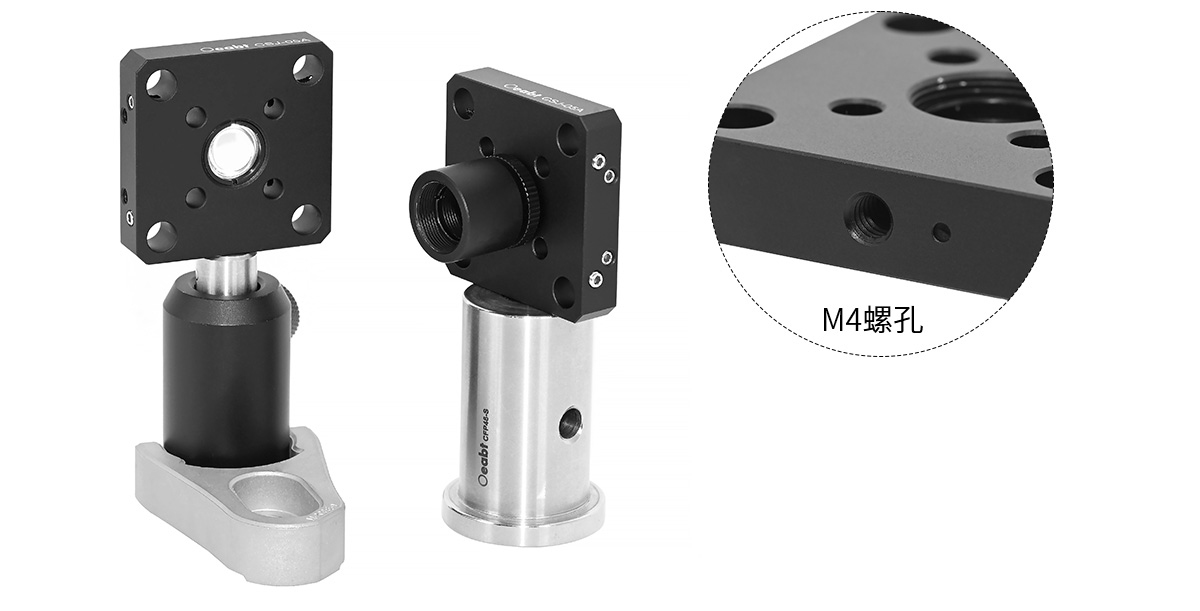

Отверстие для винта M4 внизу можно установить на стойке из нержавеющей стали , и его следует использовать в свободном пространстве.
Сборка:

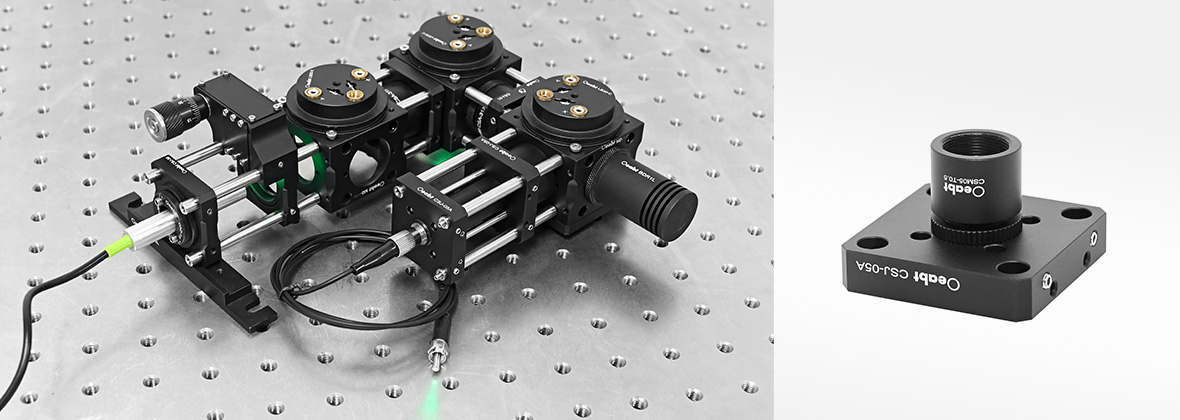

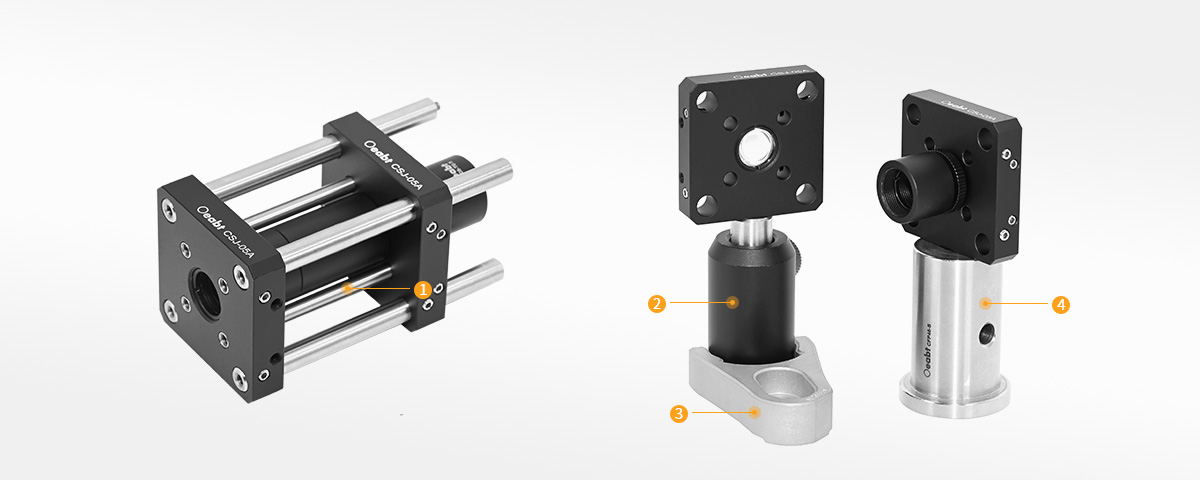

Пример применения:
Модель CSJ-05А
Спецификация: 40,7*40,7*8,9 мм
Описание продукта: Ø4,03мм*4 места, расстояние между отверстиями 16мм,
Ø6,03мм*4 места, расстояние между отверстиями 30мм;
