• Могут быть установлены оптические компоненты диаметром 2 дюйма (ø50,8 мм) или компоненты с резьбой SM2；
• Световое отверстие Ø48 Мм；
• Может обеспечить грубый поворот на 360 °, фиксирующий винтовой механизм, запираемый；
• Шкала на циферблате равна 2°, и каждые 20 ° выгравированы цифровой меткой；
• Для установки удлинителя используется отверстие для винта M4 в нижней части с глубиной отверстия 6,35 мм；
• Поставляется с защелкивающимся кольцом площадью 1 см2 и 1 шайбой；

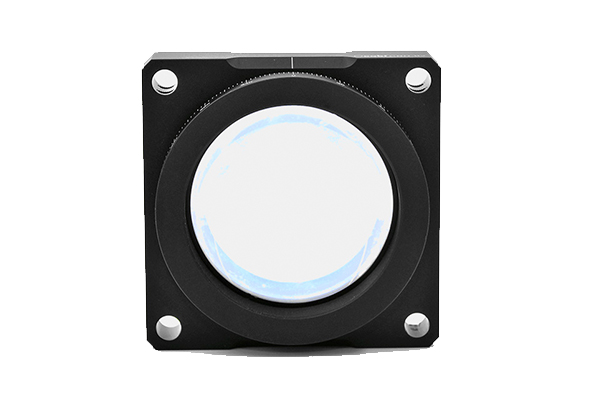

Вращающееся крепление CRD-S2 предназначено для установки оптических компонентов диаметром 2 дюйма (50,8 мм) толщиной до 13 мм на вращающуюся рамку с резьбой SM2 (2,035"-40).Его можно поворачивать вручную на 360 °, а механизм плавного поворота позволяет точно расположить вращающуюся раму. Монтажное сиденье совместимо с системой 60-мм сепараторов, а монтажное отверстие с резьбой M4 в нижней части вращающегося монтажного сиденья можно использовать для установки монтажного сиденья в свободном пространстве.

Техническое описание:

Вращающееся крепление CRD-S2 предназначено для крепления оптических компонентов диаметром 2 дюйма (50,8 мм) толщиной до 13 мм к вращающейся раме с резьбой SM2 (2,035"-40").Используйте прилагаемое стопорное кольцо CSK4 SM2 для фиксации оптического элемента, а для защиты объектива в комплект входит шайба.；

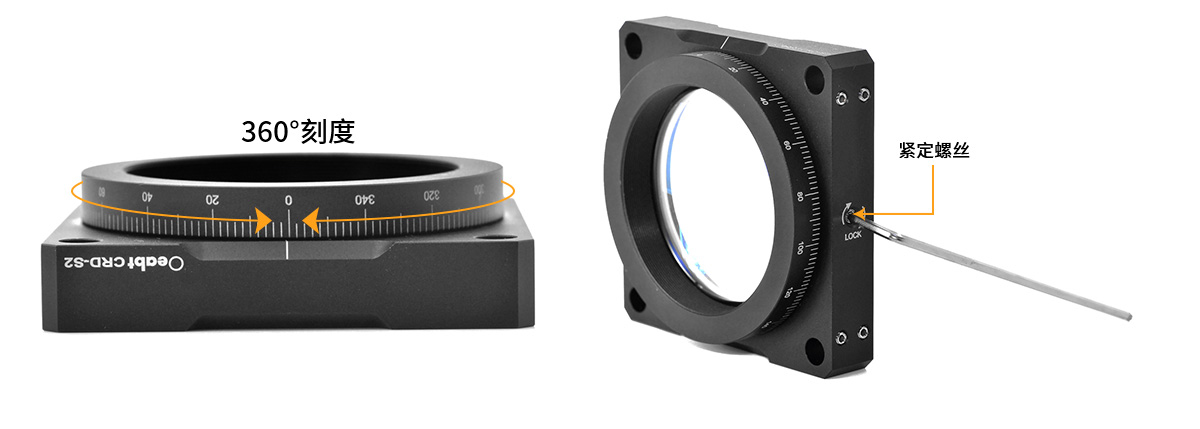

Его можно поворачивать вручную на 360°, шкала на циферблате проиндексирована на 2°, а на каждые 20° выгравирована цифровая метка. Механизм плавного вращения обеспечивает точное позиционирование вращающейся рамы, а нейлоновая верхняя проволока сбоку используется для вращения и позиционирования для фиксации вращающегося кольца монтажного гнезда. Этот крепежный винт можно ослабить с помощью шестигранного ключа диаметром 2 мм.

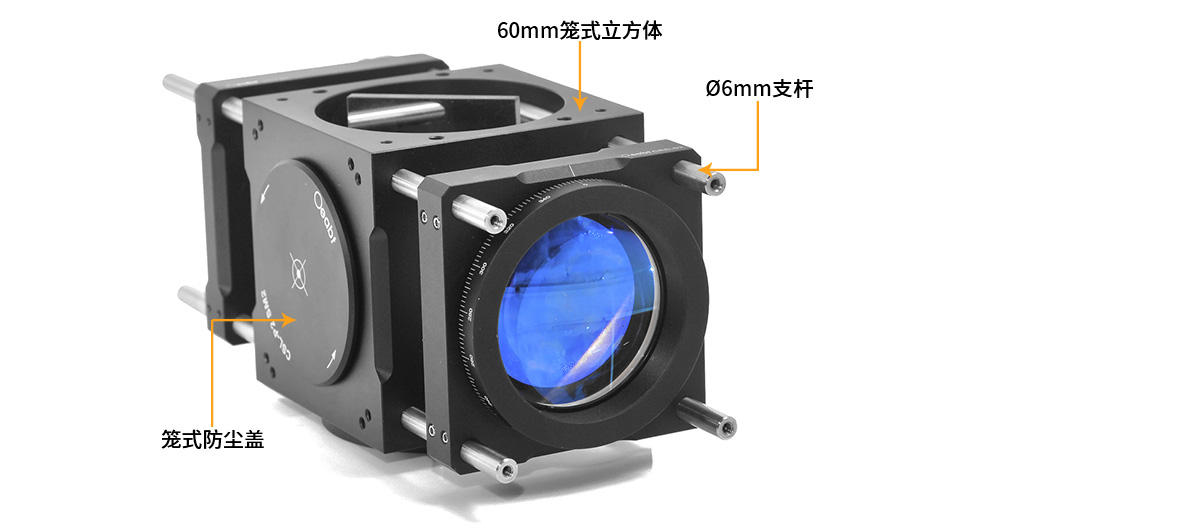

Монтажное сиденье совместимо с системой каркаса диаметром 60 мм. Это монтажное сиденье имеет 4 сквозных отверстия диаметром 6 мм для установки стержня каркаса диаметром 6 мм. Монтажное сиденье интегрировано в систему каркаса, а крепежные винты сбоку могут фиксировать положение стержня каркаса.

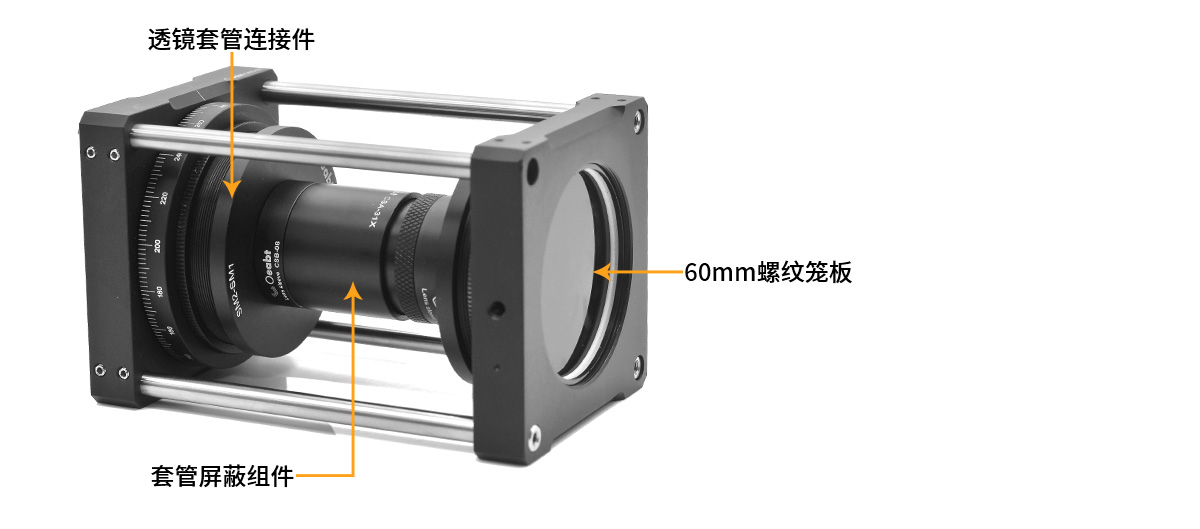

Его можно оснастить 30-миллиметровыми корпусными компонентами в системе 60-миллиметровых корпусов, подключив к адаптеру CSM-3060A cage adapter или соединителю втулки объектива серии CSM.

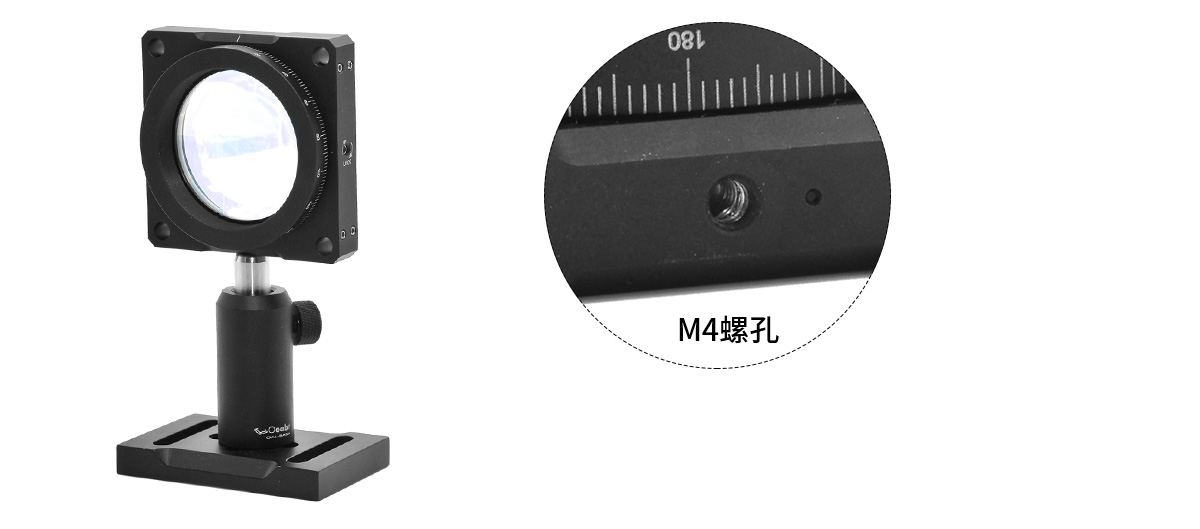

Кроме того, вы можете использовать монтажное отверстие с резьбой M4 в нижней части вращающегося монтажного гнезда, установленного на удлинительном стержне Ø12 мм, оснащенном монтажным гнездом для использования в свободном пространстве；

вращающееся монтажное сиденье с клеткой диаметром 60 мм

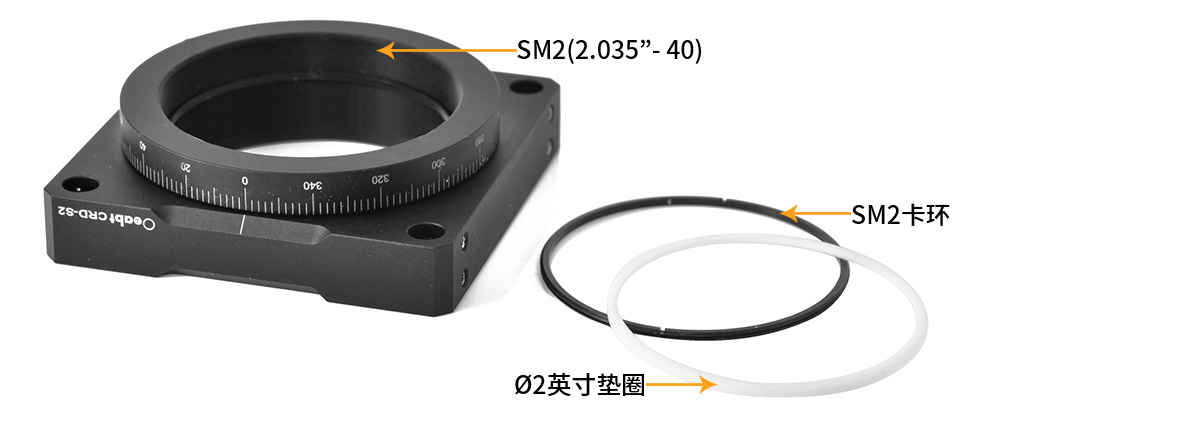

Сборка:

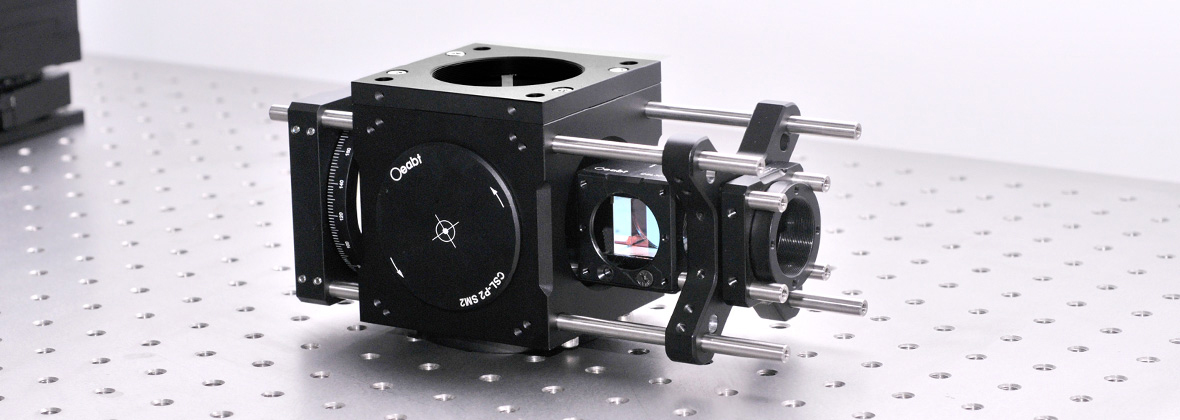

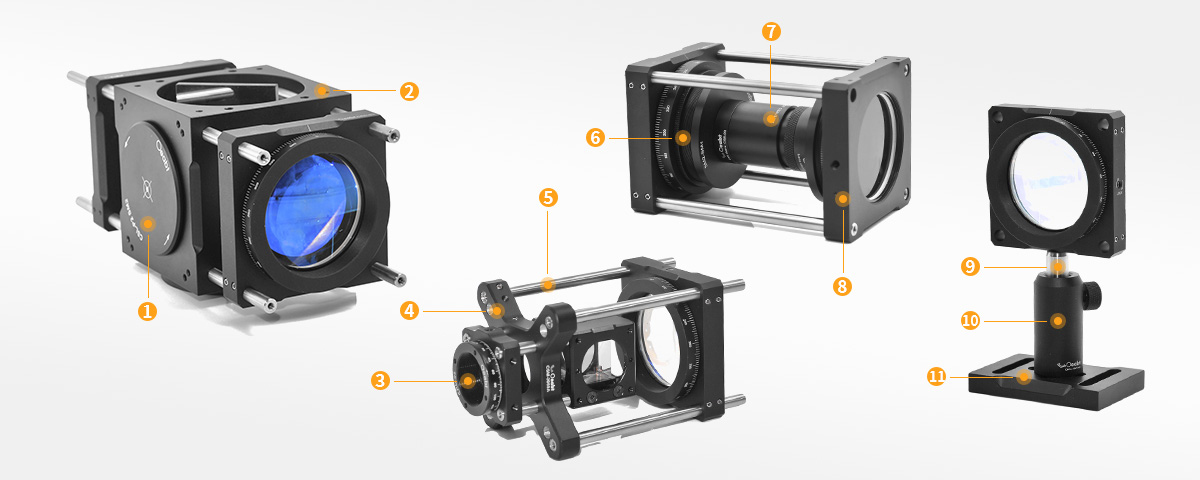

Пример применения:

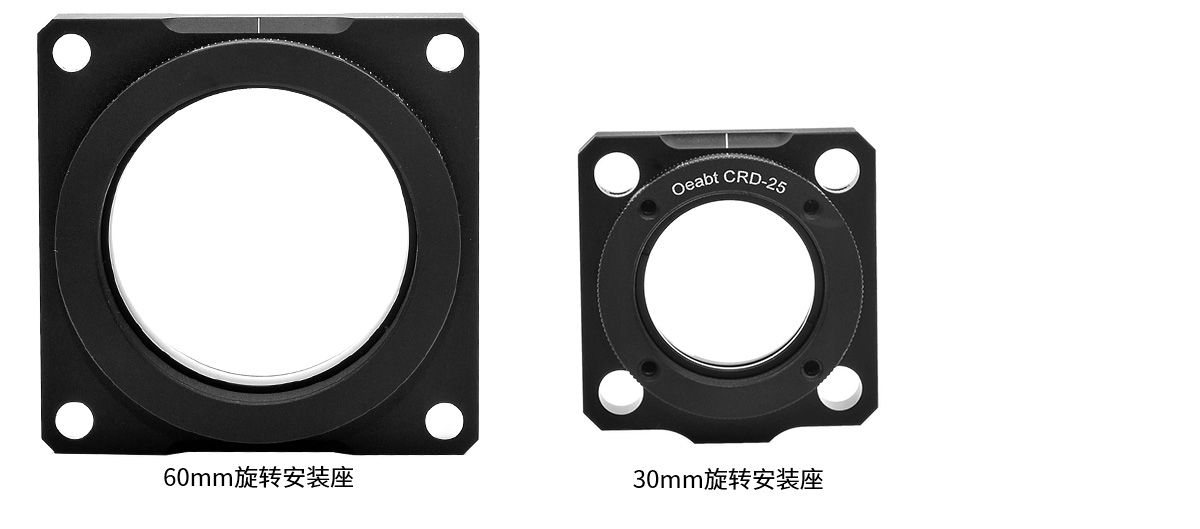

Модель CRD-S2

Стандарт: 71.1*71.1*20.5 мм

Описание продукта: диаметр сквозного отверстия: Ø48 мм; расстояние между сквозными отверстиями: 60 мм * 60 мм

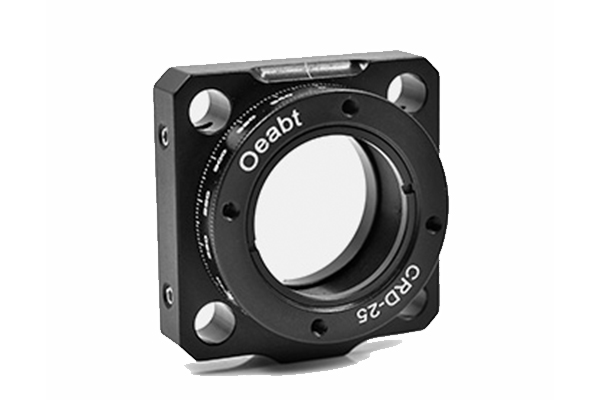

Модель CRD-25

Стандарт: 40,7 мм * 42,9 мм

Описание продукта: диаметр сквозного отверстия: Ø34 мм; расстояние между сквозными отверстиями: 30 мм * 30 мм
