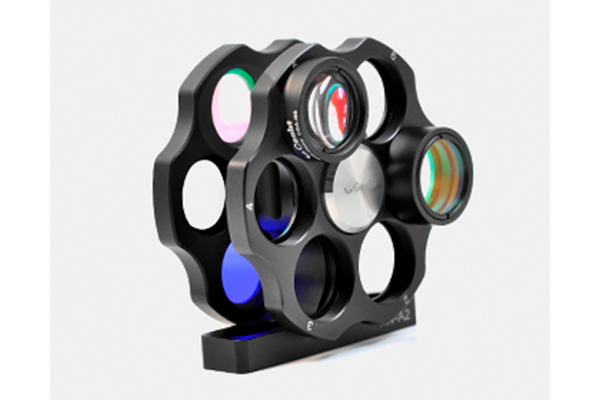

Как компактное и удобное оборудование для сортировки фильтров, колесо фильтров серии FW имеет две конструкции: одинарное колесо и двойное колесо. Каждое колесо фильтра состоит из одного или двух (в зависимости от модели) колеса фильтра, пьедестала и опорной плиты. Эти механически индексируемые колесные фильтры обеспечивают точное выравнивание и высокую повторяемость.

Каждое колесо фильтров предназначено для установки 6 фильтров Ø1 "или Ø25 мм и может вращаться независимо. Фильтр фиксируется на месте с помощью прилагаемого стопорного кольца, так что колесо фильтра совместимо с другими резьбовыми компонентами SM.

Описание колеса фильтров:

• Возможна установка фильтров Ø1 "или Ø25мм, 12 фильтров, двойное колесо;
• Внутренняя резьба отверстия SM1 используется для установки оптических компонентов;
• Возможна установка фильтра Ø1 "или Ø25 мм, толщина: 4 мм;
• На краю отверстия для зеркала литографически выгравированы цифры от 1 до 6 для облегчения маркировки и подтверждения, а также для точного позиционирования фильтра с помощью цифр;
• Апертура Ø0,90 дюйма (23 мм) с стопорным кольцом CSK3 и тефлоновой шайбой DS1 для установки оптических компонентов;

Технические характеристики:
