Диапазон прозрачности: 350 - 2300 нм

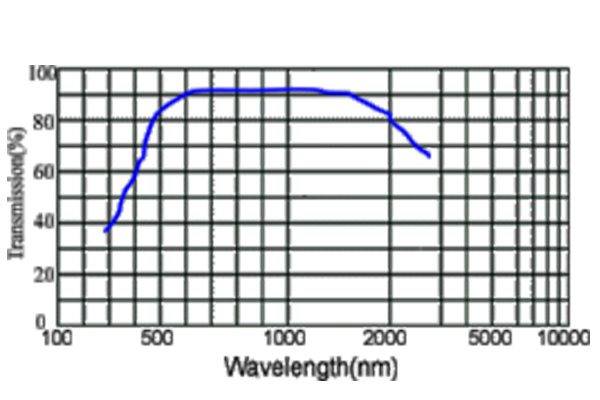

Кривая передачи( изображение 2 )

Кристаллическая симметрия: тригональная, R3c

Константы решетки: a = b = 4,994A, c = 17,081A

Плотность: 2,71 г/см3

 Оптическая однородность: Δn <10-6 /см

Твердость по Моосу: 3

 Коэффициенты теплового расширения:

 αa = 4,9 x 10-6 /K
 αc = 25,1 x 10-6 /K

 Коэффициенты линейного поглощения: α <0,01 см-1 от 400 до 700нм

Уравнения Селлмейера (λ в µм):

no2 =2,69705 + 0,0192064/(λ2-0,01820)-0,0151624λ2
ne2=2,18438 + 0,0087309/(λ2-0,01018)-0,0024411λ2

Длина волны (нм)

no

ne

Двулучепреломление
(Δn=ne-no)

Угол отхода

под 45 °

1064

1,6423

1,4797

-0,162

5,93°

800

1,6487

1,4821

-0,166

6,06°

632,8

1,6557

1,4852

-0,171

6,18°

532

1,6629

1,4886

-0,174

6,30°

400

1,6823

1,4974

-0,185

6,61°

355

1,6951

1,5032

-0,192

6,82°

Диапазон прозрачности: 189 - 3500нм

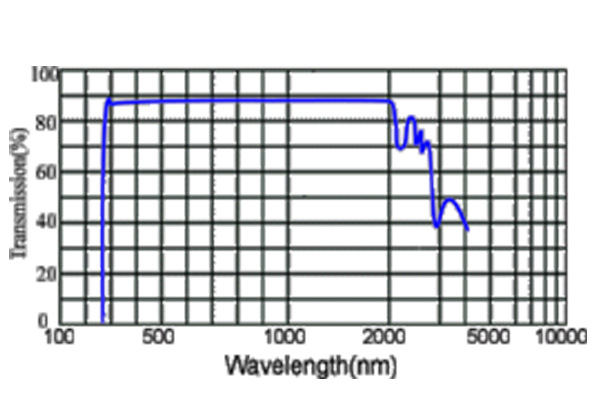

 Кривая передачи ( изображение 3 )

Кристаллическая симметрия: гексагональный R3c

Симметрия решетки: a=b=7,2351A, c=39,192A

 Плотность: 3,85 г / см³

 Термооптические коэффициенты:

  dno / dT = - 9,3 x 10^-6 / ^oC

  dne / dT = - 1 6,6 x 10^-6 / ^oC

  Оптическая однородность: Δn <10^-6 / см

  Твердость по Моосу: 4,5

Коэффициенты теплового расширения (в диапазоне 25–900^oC)

 αa = 4 x 10^-6/K
 αc = 36 x 10^-6/K

 Коэффициенты линейного поглощения: α <0,005см^-1 от 300 до 2300 нм

 Уравнения Селлмейера (λ в µм):
 n_o²=2,7471+0,01878/(λ²-0,01822)-0,01354λ²
 n_e²=2,3715+0,01224/(λ²-0,01667)-0,01516λ²

Длина волны (нм)

n_o

n_e

Двулучепреломление
(Δn=n_e -n_o)

Угол отхода

под 45 °

1550

1,6499

1,5298

-0,120

4,32°

1064

1,6579

1,5380

-0,120

4,29°

800

1,6639

1,5432

-0,121

4,30°

775

1,6647

1,5438

-0,121

4,30°

632,8

1,6706

1,5483

-0,122

4,34°

532

1,6776

1,5534

-0,124

4,39°

400

1,6963

1,5667

-0,130

4,54°

355

1,7087

1,5753

-0,133

4,64°

266

1,7617

1,6114

-0,150

5,08°

Качество поверхности

20/10 царапины и расколы

Ориентация оптической оси

+/-0,5°

Параллельность

<15 угловых секунд

Плоскостность

λ/4 @ 632,8 нм

Искажение волнового фронта передачи

 < λ/4 @ 632,8 нм

Деталь No

Описание

Материал

Длина волны

Задержка

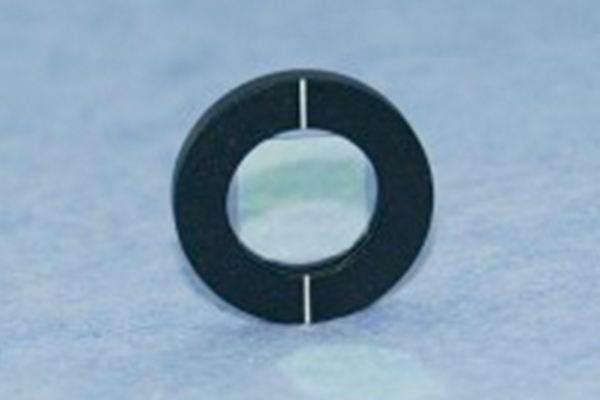

TDC12101-AR

Кальцитовый компенсатор временной задержки, 10-100фс между 800нм (о-излучение) и 400нм (электронное излучение), AR@800/400нм, апертура 12,7мм, OD 1"

Кальцит

800/400 нм

10-100 фс

TDC12102-AR

Кальцитовый компенсатор временной задержки, 80-270фс между 800нм (о-излучение) и 400нм (электронное излучение), AR@800/400нм, апертура 12,7мм, OD 1"

Кальцит

800/400 нм

80-270 фс

TDC12105-AR

Кальцитовый компенсатор временной задержки, 250-600фс между 800нм (о-излучение) и 400нм (электронное излучение), AR@800/400нм, апертура 12,7мм, OD 1"

Кальцит

800/400 нм

250-600 фс

TDC12108-AR

Кальцитовый компенсатор временной задержки, 580-1000фс между 800нм (о-лучи) и 400нм (электронное излучение), AR@800/400нм, апертура 12,7мм, OD 1"

Кальцит

800/400 нм

580-1000 фс

TDC12301-AR

Кальцитовый компенсатор временной задержки, 10-100фс между 1030нм (о-излучение) и 515нм (электронное излучение), AR@1030/515нм, апертура 12,7мм, OD 1"

Кальцит

1030/515 нм

10-100 фс

TDC12302-AR

Кальцитовый компенсатор временной задержки, 80-270фс между 1030нм (о-излучение) и 515нм (электронное излучение), AR@1030/515нм, апертура 12,7мм, OD 1"

Кальцит

1030/515 нм

80-270 фс

TDC12305-AR

Кальцитовый компенсатор временной задержки, 250-600фс между 1030нм (о-излучение) и 515нм (электронное излучение), AR@1030/515нм, апертура 12,7мм, OD 1"

Кальцит

1030/515 нм

250-600 фс

TDC12308-AR

Кальцитовый компенсатор временной задержки, 580-1000фс между 1030нм (о-излучение) и 515нм (электронное излучение), AR@1030/515нм, апертура 12,7мм, OD 1"

Кальцит

1030/515 нм

580-1000 фс

TDB12703-AR

a-BBO компенсатор временной задержки, 200-500фс между 600нм (о-излучение) и 300нм (электронное излучение), AR@600/300нм, апертура 12,7мм, OD 1" смонтирован

a-BBO

600/300 нм

200-500 фс

TDB8305-AR

a-BBO компенсатор временной задержки, 250-600фс между 1030нм (о-излучение) и 515нм (электронное излучение), AR@1030/515нм, апертура 8,0мм, OD 1" смонтирован

a-BBO

1030/515 нм

250-600 фс
