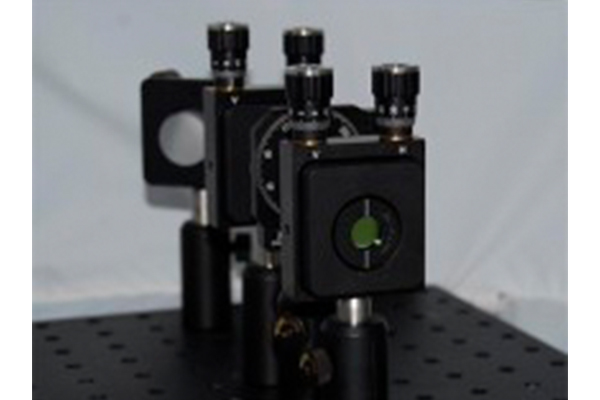

Мы предлагаем комплекты fs-Kits для генерации третьей гармоники (THG) типа I сверхбыстрых титан-сапфировых лазеров. Каждый комплект THG состоит из следующих четырех кристаллов:
(1) Кристалл BBO для генерации второй гармоники (SHG) типа I.
(2) Компенсатор временной задержки кальцита, который должен быть размещен после кристалла SHG для оптимизации временного перекрытия импульсов в кристалле THG.
(3) Двойная волновая пластина для преобразования ортогональных поляризаций кристалла SHG в параллельные поляризации для THG типа I. Волновая пластина представляет собой сверхтонкую (~ 45мкм) одинарную пластину, истинного нулевого порядка, чтобы максимизировать полосу пропускания и минимизировать дисперсию,
(4) Кристалл BBO для смешивания суммарных частот типа I для генерации THG.
Конфигурация кристаллов для THG представлена на вкладке «Техническая информация».
Апертура кристаллов может составлять от 5 до 15 мм для совместимости с конкретным лазером. По запросу доступны удлинители с разделителями гармоник, регулятор мощности волновой пластины / поляризатора или оптико-механические устройства.
Выбор комплекта THG во многом зависит от основного лазера. Если вам нужна помощь, отправьте нам запрос с параметрами вашего лазера, то есть центральной длиной волны, энергией импульса, частотой повторения и размером луча.
Также доступны комплекты THG типа II. Для THG типа II нет необходимости в двойной волновой пластине. Однако эффективность THG типа II в целом ниже, чем у типа I.

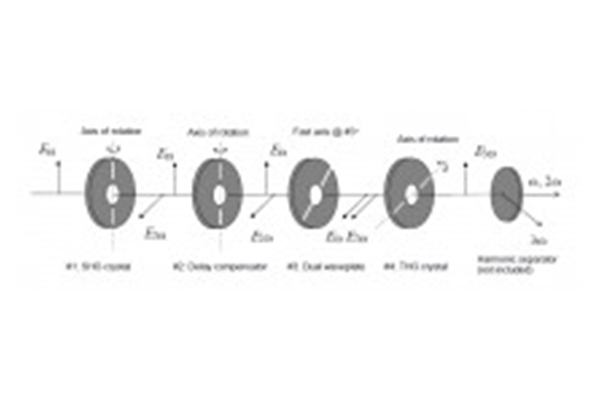

Конфигурации кристаллов THG:
Тип I THG (перед типом I SHG)
Тип II THG (перед типом I SHG)
Примечания:
- Фактическая установка может включать коллимирующую/фокусирующую оптику (не нарисована).
- Для лучшего разделения пучка и манипулирования им рекомендуется конфигурация "собачья нога" с двумя одинаковыми гармоническими сепараторами.
- Крепления для зеркал для быстрой настройки THG:
Thorlabs KS1RS: Кинематическое вращающееся крепление для 1-дюймовой оптики
Thorlabs VM1: Компактная кинематическая монтировка с вертикальным приводом, 1" оптика
Thorlabs RSP1: Вращающееся крепление для 1-дюймовой оптики
|
Деталь No
|
Описание
|
Длина волны
|
|---|
|
THG800(I)-A05-35fs
|
Комплект THG для импульсов 800нм с длительностью импульса ~ 35фс. Апертура кристалла 5мм. Установлен OD 1".
|
800нм
|
|---|
|
THG800(I)-A10-35fs
|
Комплект THG для импульсов 800нм с длительностью импульса ~ 35фс. Апертура кристалла 10мм. Установлен OD 1".
|
800нм
|
|---|
|
THG800(I)-A12-35fs
|
Комплект THG для импульсов 800нм с длительностью импульса ~ 35фс. Апертура кристалла 12мм. Установлен OD 1".
|
800нм
|
|---|
|
THG800(I)-A05-50fs
|
Комплект THG для импульсов 800нм с длительностью импульса ~ 50фс. Апертура кристалла 5мм. Установлен OD 1".
|
800нм
|
|---|
|
THG800(I)-A10-50fs
|
Комплект THG для импульсов 800нм с длительностью импульса ~ 50фс. Апертура кристалла 10мм. Установлен OD 1".
|
800нм
|
|---|
|
THG800(I)-A12-50fs
|
Комплект THG для импульсов 800нм с длительностью импульса ~ 50фс. Апертура кристалла 12мм. Установлен OD 1".
|
800нм
|
|---|
|
THG800(I)-A05-100fs
|
Комплект THG для импульсов 800нм с длительностью импульса ~ 100фс. Апертура кристалла 5мм. Установлен OD 1".
|
800нм
|
|---|
|
THG800(I)-A10-100fs
|
Комплект THG для импульсов 800нм с длительностью импульса ~ 100фс. Апертура кристалла 10мм. Установлен OD 1".
|
800нм
|
|---|
|
THG800(I)-A12-100fs
|
Комплект THG для импульсов 800нм с длительностью импульса ~ 100фс. Апертура кристалла 12мм. Установлен OD 1".
|
800нм
|
|---|
|
THG800(I)-A05-200fs
|
Комплект THG для импульсов 800нм с длительностью импульса ~ 200фс. Апертура кристалла 5мм. Установлен OD 1".
|
800нм
|
|---|
|
THG800(I)-A10-200fs
|
Комплект THG для импульсов 800нм с длительностью импульса ~ 200фс. Апертура кристалла 10мм. Установлен OD 1".
|
800нм
|
|---|
|
THG800(I)-A12-200fs
|
Комплект THG для импульсов 800нм с длительностью импульса ~ 200фс. Апертура кристалла 12мм. Установлен OD 1".
|
800нм
|
|---|
