Мы предлагаем комплекты fs-Kits для эффективной генерации третьей гармоники (THG) фемтосекундных Yb: волоконных лазеров или Yb: KGW лазеров @ 1025-1045нм. Каждый комплект THG состоит из следующих частей:

(1) Нелинейный кристалл для генерации второй гармоники (SHG) типа I.

(2) Компенсатор временной задержки, который должен быть вставлен между кристаллами SHG и THG для оптимизации временного перекрытия импульсов в кристалле THG и, следовательно, эффективности преобразования THG,

(3) Двойная волновая пластина для преобразования ортогональных поляризаций кристалла SHG в параллельные поляризации (если выбран THG типа I). Волновая пластина представляет собой сверхтонкую (~ 60 мкм) одинарную пластину, истинного нулевого порядка, чтобы максимизировать полосу пропускания и минимизировать дисперсию,

(4) Нелинейный кристалл для смешивания суммарных частот Типа I или Типа II для генерации THG.

 Апертура кристаллов может составлять от 5 до 15мм для совместимости с конкретным лазером. По запросу доступны удлинители с разделителями гармоник, кристалл для генерации 4-й гармоники, регулятор мощности волновой пластины / поляризатора или оптомеханика.

Поскольку ширина импульса, энергия импульса и средняя мощность сверхбыстрого волоконного лазера могут варьироваться в очень больших диапазонах, нелинейные кристаллы могут быть кристаллами LBO или BBO в зависимости от фактических параметров лазера, чтобы максимизировать общую эффективность преобразования THG без уширения импульса. Для применения с высокой мощностью кристаллы необходимо установить в печи или держателе с водяным охлаждением, чтобы стабилизировать температуру кристаллов.

Отправьте нам запрос с параметрами вашего лазера (центральная длина волны, энергия импульса, частота повторения и размер луча). Мы порекомендуем комплект THG.

Конфигурации THG

Тип I THG (с установленным BBO или LBO)

Тип II THG (с установленным BBO, которому предшествует SHG типа I)

Тип I THG (с LBO, установленным в держателе с водяным охлаждением или в печи)

Заметки:

- Фактическая установка может включать в себя оптику для коллимирования / фокусировки луча (не изображена)

- Конфигурация "собачьей ноги" с двумя идентичными разделителями гармоник рекомендуется для лучшего разделения луча и управления.

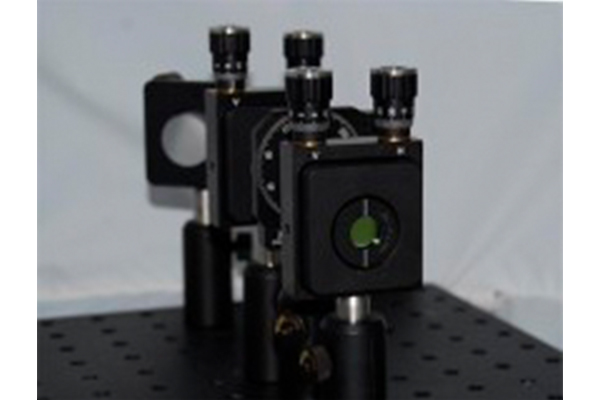

- Зеркальные крепления для быстрой настройки THG:

Thorlabs KS1RS: Кинематическое вращающееся крепление для оптики 1 "

Thorlabs VM1: компактное кинематическое крепление с вертикальным приводом, оптика 1"

Thorlabs RSP1: вращающееся крепление для оптики 1"
