Кристалл LBO - полезный нелинейный кристалл для преобразования частоты сверхбыстрых лазеров. Одним из основных соображений для такого применения является уширение импульса, вызванное несоответствием групповой скорости (Vg) между входными импульсами и генерируемым импульсом из-за дисперсии в кристалле. Чтобы избежать уширения импульса, толщина кристалла не должна превышать максимальную длину (Lmax), определяемую шириной импульса, деленной на обратное рассогласование групповой скорости (IGVM = ΔVg-1). В таблице ниже приведены значения Lmax для генерации второй гармоники (SHG) и генерации суммарной частоты (SFG) импульсов длительностью 10 фс в диапазоне длин волн Ti: Sapphire-лазера, одного из наиболее распространенных сверхбыстрых лазеров.
|
Тип I PM на плоскости XY
|
SHG @
700 нм
|
SHG @
800 нм
|
SHG @
900 нм
|
SHG @
1064 нм
|
SFG @
800 + 400нм
|
|---|
|
IGVM (ps/cm)
|
1,73
|
1,20
|
0,87
|
0,43
|
4,47
|
|---|
|
Lmax @10 fs (µm)
|
60
|
85
|
115
|
232
|
22
|
|---|
Толщина ~ 100 мкм (0,1 мм), по-видимому, желательна для большинства процессов преобразования частоты импульсов длительностью 10 фс.

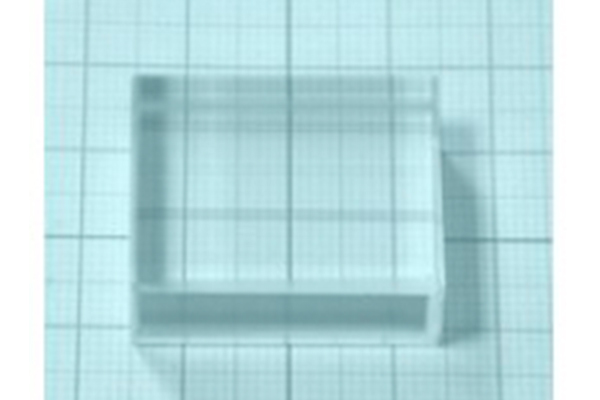

Предлагаем на этой странице ультратонкие / тонкие кристаллы LBO толщиной 100 мкм (0,1 мм) - 3,0 мм, разработанные для преобразования частоты коротких импульсов. Типичные отверстия составляют 5x5 мм и 10x10 мм.
Для более толстых кристаллов LBO (T> 3 мм) для более длинных импульсов (нс, пс), пожалуйста, посетите Толстые кристаллы LBO.
Структурные и физические свойства:
|
Кристаллическая структура
|
Орторомбическая, пространственная группа Pna21, точечная группа mm2
|
|
Параметры ячейки
|
a=8,4473 Å, b=7,3788 Å, c=5,1395 Å, Z=2
|
|
Температура плавления
|
~834 °C
|
|
Твердость по Моосу
|
6
|
|
Плотность
|
2,47 г/см3
|
|
Гигроскопическая восприимчивость
|
низкая
|
|
Коэффициенты теплового расширения
|
αx=10,8x10-5 /K,αy= -8,8x10-5 /K,αz=3,4x10-5 /K
|
|
Теплопроводность
|
3,5 Вт/M/К
|
Линейные оптические свойства:
|
Диапазон прозрачности
|
160 - 2600 нм
|
|
Термооптический коэффициент
(1 /°C, λ в µм)
|
dnx/dT = (-3,76λ+2,30) x 10-6
dny/dT = (6,01λ-19,40) x 10-6
dnz/dT = (1,50λ-9,70) x 10-6
|
|
Оптическая однородность
|
δn ~10-6 /см
|
|
Коэффициент объемного поглощения
|
< 100 ppm/см при 1064 нм, < 150 ppm/см при 532 нм
|
|
Уравнения Селлмейера (λ в µм)
|
nx2=2,454140+0,011249/(λ2-0,011350)-0,014591λ2-6,60x10-5λ4
ny2=2,539070+0,012711/(λ2-0,012523)-0,018540λ2+2,00x10-4λ4
nz2=2,586179+0,013099/(λ2-0,011893)-0,017968λ2-2,26x10-4λ4
|
|
Показатели преломления:
@ 1064 нм
@ 532 нм
@ 266 нм
|
nx = 1,5656, ny = 1,5905, nz = 1,6055
nx = 1,5785, ny = 1,6065, nz = 1,6212
nx = 1,5973, ny = 1,6286, nz = 1,6444
|
Нелинейные оптические свойства:
|
Диапазон согласования фаз SHG
|
551 ~ 2600 нм (тип I); 790-2150 нм (тип II)
|
|
Коэффициенты NLO
|
d31= 1,05 ± 0,09 пм/В
d32= -0,98 ± 0,09 пм/В
d33=0,05 ± 0,006 пм/В
|
|
Эффективные коэффициенты нелинейности
|
dooe=d32cosφ (в плоскости XY)
deeo=d31cos2θ+d32sin2θ (в плоскости XZ)
doeo=d31cosθ (в плоскости YZ)
deoe=d31cos2θ+d32sin2θ (в плоскости XZ)
|
|
Порог урона (массовый)
@ 1064 нм
@ 532 нм
|
9 ГВт/см2 (9нс); 19 ГВт/см2 (1,3нс)
2,2 ГВт/см2 (10нс); 45 ГВт/см2 (100пс)
|
|
NCPM Температура
|
148oC для SHG @ 1064 нм,
162oC для SHG @ 1053 нм
172oC для SHG @ 1047нм
|
Порог повреждения:
LBO имеет самый высокий порог объемного разрушения среди всех известных нелинейно-оптических кристаллов и является предпочтительным кристаллом для генерации мощных второй и третьей гармоник лазеров Nd: YAG, Nd: YLF и Nd: YVO4.
Сравнение порога объемного разрушения (@ 1064 нм, 1,3нс):
|
Кристалл
|
Плотность энергии (Дж / см2)
|
Плотность мощности (ГВт/см2)
|
|
KTP
|
6,0
|
4,6
|
|
KDP
|
10,9
|
8,4
|
|
BBO
|
12,9
|
9,9
|
|
LBO
|
24,6
|
18,9
|
Технические характеристики тонких компонентов LBO:
|
Искажение волнового фронта
|
менее λ / 8 при 633 нм
|
|
Чистая апертура
|
> 90% центральной площади
|
|
Плоскостность
|
λ / 8 @ 633 нм
|
|
Царапины/расколы
|
10/5 в соответствии с MIL-O-13830A
|
|
Параллельность
|
лучше 20 угловых секунд
|
|
Погрешность угла
|
Δθ <+/- 0,25 °, Δφ <+/- 0,25 °
|
Покрытия:
Тонкие кристаллы LBO обычно предлагаются без покрытия.
Антибликовые покрытия (просветляющие покрытия): Многослойные диэлектрические однополосные, двухполосные и широкополосные просветляющие покрытия на поверхностях LBO доступны по запросу.
Крепления:

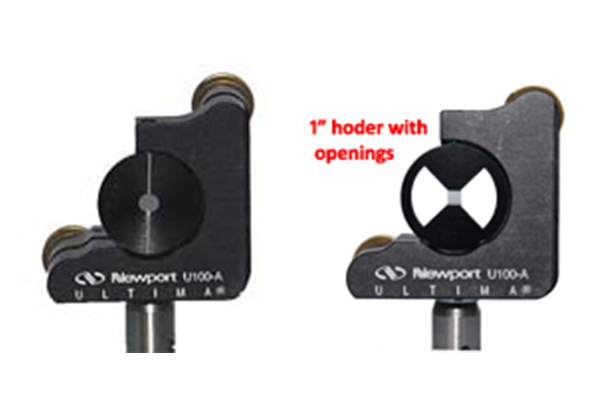

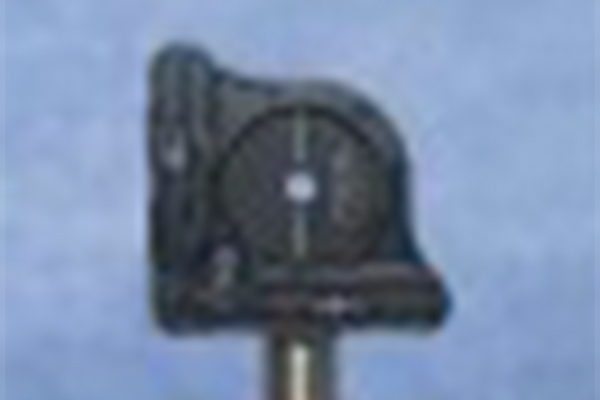

Для удобства клиентов и защиты тонких кристаллов все тонкие кристаллы предварительно смонтированы в стандартном держателе из анодированного алюминия (Al) размером 1 дюйм (25,4 мм), также доступны за небольшую стоимость. Установленные кристаллы могут быть дополнительно установлены в обычное крепление для зеркала диаметром 1 дюйм для настройки угла для фазового согласования (как показано справа, крепления для зеркал и стойки в комплект не входят).
|
Деталь No
|
Описание
|
Применение
|
Толщина
|
|
LTC5010-SHG800(I)-AR
|
Кристалл LBO, размер 5x5x0,1 мм, для SHG типа I 800нм, с AR покрытием @ 800/400нм
|
TiS SHG
|
0,1 мм
|
|
LTC5020-SHG800(I)-AR
|
Кристалл LBO, размер 5x5x0,2 мм, для SHG типа I, 800нм, AR покрытие @ 800/400нм
|
TiS SHG
|
0,2 мм
|
|
LTC5050-SHG800(I)-AR
|
Кристалл LBO, размер 5x5x0,5 мм, для SHG типа I 800нм, с AR покрытием @ 800/400нм
|
TiS SHG
|
0,5 мм
|
|
LTC5100-SHG800(I)-AR
|
Кристалл LBO, размер 5x5x1,0 мм, для SHG типа I 800нм, с AR покрытием @ 800/400нм
|
TiS SHG
|
1,0 мм
|
|
LTC5100-SHG810(I)-AR
|
LBO кристалл, размер 5x5x1,0 мм, для типа I SHG от 810нм до 405нм, AR покрытие @810/405нм, OD 1".
|
TiS SHG
|
1,0 мм
|
|
LTC15050-SHG800(I)-AR
|
Кристалл LBO, размер 15x15x0,5 мм, для SHG типа I 800нм, AR покрытие @ 800/400нм
|
TiS SHG
|
0,5 мм
|
|
LTC5100-SHG1030(I)-AR
|
Кристалл LBO размером 5x5x1,0 мм, AR@1030/515 нм, для типа I SHG с λ центром @ 1030нм
|
Yb SHG
|
1,0 мм
|
|
LTC5050-THG1030(I)-AR
|
Кристалл LBO размером 5x5x0,5 мм, AR @ 1030/515/343нм, для THG типа I с λ с центром при 1030 нм
|
Yb THG
|
0,5 мм
|
|
LTC5200-SHG1047(I)-AR
|
Кристалл LBO размером 5x5x2,0 мм, AR @ 1047/523,5 нм, для SHG типа I с λ-центром при 1047 нм
|
Yb SHG
|
2,0 мм
|
|
LTC5100-SHG1064(I)-AR
|
Кристалл LBO размером 5x5x1,0 мм, AR @ 1064/532нм, для SHG типа I с λ-центрированием @ 1064 нм
|
Nd SHG
|
1,0 мм
|
|
LTC5050-THG1064(I)-AR
|
Кристалл LBO размером 5x5x0,5 мм, AR @ 1064/532/355нм, для THG типа I с λ центрированным @ 1064 нм
|
Nd THG
|
0,5 мм
|
|
LTC5200-SHG1064(I)-AR
|
Кристалл LBO размером 5x5x2,0 мм, AR @ 1064/532 нм, для SHG типа I с λ-центром при 1064 нм
|
Nd SHG
|
2,0 мм
|
|
LTC5300-SHG1064(I)-AR
|
Кристалл LBO размером 5x5x3,0 мм, AR @ 1064/532нм, для SHG типа I с λ-центром при 1064 нм
|
Nd SHG
|
3,0 мм
|
