Сульфид серебра и галлия (AgGaS2, AGS) очень полезен для приложений среднего и глубокого инфракрасного диапазона из-за его больших нелинейно-оптических коэффициентов (NLO) и высокого пропускания в инфракрасной области. Характеристики фазового синхронизма и передачи AgGaS2 допускают трехволновые взаимодействия в среднем и ближнем ИК-диапазоне. Он использовался в качестве эффективного кристалла NLO для частотного смешения с использованием ИК-импульсов 3–10 µм, таких как OPA, накачиваемых титан-сапфировым лазером, и DFG или SFG сигнальных / холостых импульсов от OPA.

Photonics cloud предлагает кристаллы AgGaS2 с типичной апертурой 5x5 мм. По запросу доступны отверстия большего размера до 10х10 мм. Толщина может составлять всего 0,2 мм.

Структура и физические свойства:

Кристаллическая структура	Тетрагональная
Параметры решетки	a=5,756 Å, c=10,301 Å
Температура плавления	997°C
Плотность	4,702 г/см3
Твердость по Моосу	3-3,5
Коэффициент поглощения	0,01 см-1 @ 1,064 µм 0,6 см-1 @ 10,6 µм
Относительная диэлектрическая проницаемость @ 25 МГц	ε11s=10 ε11t=14
Коэффициент теплового расширения	\|\|C: -13,2 x 10-6/oC ⊥C: +12,5 x 10-6/oC
Теплопроводность	1,5 ВТ/М/°C

Линейные оптические свойства:

Диапазон прозрачности	0,50-13,2 µм
Показатели преломления @ 1,064 µм @ 5,300 µм @ 10,60 µм	no 2,4521 2,3945 2,3472	ne 2,3990 2,3408 2,2934
Термооптические коэффициенты	dno/dt=15,4 x 10^-5/°C dne/dt=15,5 x 10^-5/°C
Уравнения Селлмейера (λ в µм)	no²=3,3970+2,3982/(1-0,09311/λ²)+2,1640/(1-950/λ²) ne²=3,5873+1,9533/(1-0,11066/λ²)+2,3391/(1-1030,7/λ²)

Нелинейные оптические свойства:

Диапазон согласования фаз SHG	1.8-11.2 µm
Коэффициенты NLO @ 1,064 µм	d36=d24=d15=23,6 пм/В
Линейные электрооптические коэффициенты	γ₄₁_T=4,0 пм/В γ₆₃_T=3,0 пм/В
Порог повреждения @ ~ 10нс, 1,064µм	25 МВт/см2 (поверхность), 500 МВт/см2 (основная масса)

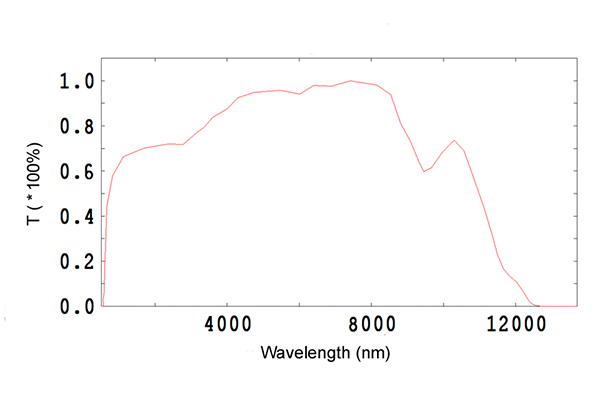

Типичная кривая передачи (L = 10 мм, внутренняя):

12386

Технические характеристики компонентов AGS:

Искажение волнового фронта	менее λ/6 при @ 633нм
Погрешность размеров	(W +/- 0,1мм) x (H +/- 0,1мм) x (L +0,2мм / -0,1мм)
Чистая апертура	> 90% центральной площади
Плоскостность:	λ/8 @ 633нм
Качество поверхности	царапины/расколы 20/10 в соответствии с MIL-O-13830A.
Параллельность	лучше 20 угловых секунд
Перпендикулярность	5 угловых минут
Погрешность угла	Δθ <+/- 0,25 °, Δφ <+/- 0,25 °

Деталь No	Описание	Применение	Толщина

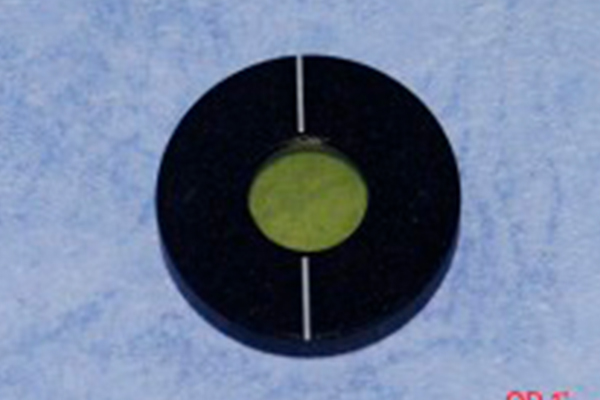

AGS5002-DFG1400/1800(I)	Кристалл AgGaS2 размером 5 x 5 x 0,2мм, вырезанный для DFG типа I, 1400 и 1800 нм для генерации ~ 6,3 мкм, без покрытия, OD 1 "	DFG: 1400-1800 нм	0,2 мм

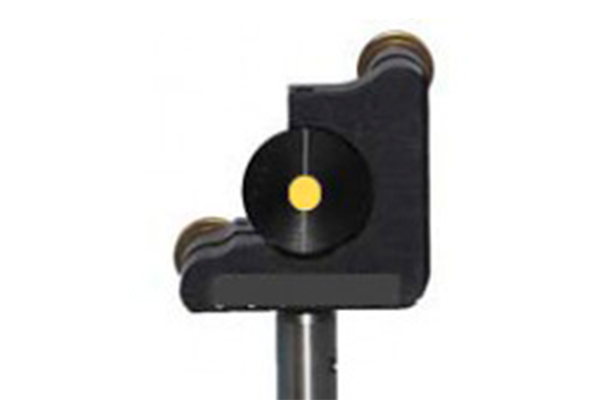

AGS5002-SFG1030/4500(II)	Кристалл AgGaS2 размером 5 x 5 x 0,2мм, вырезанный для типа II SFG 1030нм и MIR ~ 4500нм, без покрытия, установлен в 1-дюймовом анодированном алюминиевом держателе	SFG: 1030+4500 нм	0,2 мм
AGS5005-DFG1400/1800(II)	Кристалл AgGaS2 размером 5 x 5 x 0,5мм, вырезанный для DFG типа II, 1400 и 1800нм, без покрытия, установлен в 1-дюймовом анодированном алюминиевом держателе	DFG: 1400-1800 нм	0,5 мм
AGS5005-SFG800/5000(I)	Кристалл AgGaS2 размером 5 x 5 x 0,5мм, вырезанный для типа I SFG 800нм и MIR ~ 5000нм, без покрытия, установлен в 1-дюймовом анодированном алюминиевом держателе	SFG:800+5000 нм	0,5 мм
AGS5010-SFG800/5000(I)	Кристалл AgGaS2 размером 5 x 5 x 1,0мм, вырезанный для типа I SFG 800нм и MIR ~ 5000нм, без покрытия, установлен в 1-дюймовом анодированном алюминиевом держателе	SFG:800+5000 нм	1,0 мм
AGS5010-DFG1400/1800(II)	Кристалл AgGaS2 размером 5 x 5 x 1,0мм, вырезанный для DFG типа II, 1400 и 1800нм, без покрытия, установлен в 1-дюймовом анодированном алюминиевом держателе	DFG: 1400-1800 нм	1,0 мм

Срок поставки: 90 дней

Модель	Цена	Количество	Купить
AGS5002-DFG1400/1800(I)	По запросу
AGS5002-SFG1030/4500(II)	По запросу
AGS5005-DFG1400/1800(II)	По запросу
AGS5005-SFG800/5000(I)	По запросу
AGS5010-SFG800/5000(I)	По запросу
AGS5010-DFG1400/1800(II)	По запросу
