Кристалл BiBO отличается большим эффективным нелинейным коэффициентом, высоким порогом повреждения и инертностью к влаге. В частности, для преобразования частоты сверхбыстрых импульсов в диапазон длин волн фиолетовый / синий / зеленый его эффективный нелинейный коэффициент может быть в 1,5-2 раза выше, чем у кристалла BBO, и в 3,5-4 раза больше, чем у кристалла LBO.
Продукты BiBO, представленные на этой странице, представляют собой тонкие кристаллы (0,1 - 3 мм), разработанные для приложений с фемтосекундными или пикосекундными лазерами.
Для более толстых продуктов BiBO (T> 3 мм), пожалуйста, посетите Толстые кристаллы BiBO.
Примеры применения:
- BiBO для эффективного SHG фс импульсов от Ti:S лазеров для получения 375-425 нм
- BiBO для 990 мВт, 52% эффективности, высокой скорости повторения генерации 2,4 пс в синем цвете
- Кристаллы BiBO используются для фс OPO с накачкой 400 нм для перестраиваемого видимого света
- BiBO для фс OPA с накачкой 800 нм для перестраиваемого ИК-излучения
Структурные и физические свойства:
|
Кристаллическая структура
|
Моноклинный, Точечная группа 2
|
|---|
|
Параметры решетки
|
a=7,116 Å, b=4,993 Å, c=6,508 Å, β=105,6°, Z =2
|
|---|
|
Температура плавления
|
726°C
|
|---|
|
Твердость по Моосу
|
5 - 5,5
|
|---|
|
Удельная теплоемкость
|
0,5 Дж /гм-К при 330К
|
|---|
|
Тепловое расширение
|
4,8x10-5[X], 4,4x10-6[Y], -2,69x10-5[Z]
|
|---|
|
Плотность
|
5,033 г/см3
|
|---|
Оптические свойства:
|
Диапазон передачи
|
286-2500нм 286-2500нм
(Кривая передачи @ 200-800нм, кривая передачи @ 190-2600нм)
|
|
Коэффициенты NLO
|
d11=2,53 пм/В, d12=2,93 пм/В, d13=-1,93 пм/В, d14=1,63 пм/В,
d25=1,67 пм/В, d26=3,48 пм/В
d35=-1,58 пм/В, d36=1,67 пм/В
(определены в главных оптических осях xyz: nz>ny>nx, x-1, y-2, z-3)
|
|
Показатели преломления
|
@539,75 nm: nx = 1,7874, ny = 1,8190, nz = 1,9620
@1079,5 nm: nx = 1,7569, ny = 1,7835, nz = 1,9166
|
|
Уравнения Селлмейера (λ в µм)
|
nx2=3,0740+0,0323/(λ2-0,0316)-0,01337λ2
ny2=3,1685+0,0373/(λ2-0,0346)-0,01750λ2
nz2=3,6545+0,0511/(λ2-0,0371)-0,0226λ2
|
Примеры применения:
- SHGи THGдля Nd: лазеров средней и высокой мощности на длине волны 1064 нм
- SHG и THG для мощных Nd: лазеров на 1342 и 1319 нм для красного и синего лазера
- SHG для Nd: лазеров при 914 нм и 946 нм для синего лазера. Более 2,8 Вт CW синего @473 нм было получено от удвоения частоты 4,6 Вт CW Nd:YAG @ 946 нм с BiBO
- Оптические параметрические усилители (OPA) и генераторы (OPO)
Сравнение нелинейно-оптических свойств кристаллов для SHG @ 946 нм
|
Кристаллы
|
Длина
(мм)
|
Deff
(пм/В)
|
Walk-off
(mrad)
|
Выходная мощность (Вт)
|
Эффективность преобразования
|
|
BiBO
|
10,4
|
3,3
|
40,7
|
2,8
|
63%
|
|
LBO
|
10
|
0,81
|
11,3
|
1,52
|
33%
|
|
BBO
|
8
|
2,0
|
60,3
|
2,1
|
47%
|
Технические характеристики тонких изделий BiBO:
|
Искажение волнового фронта
|
менее λ / 8 при 633 нм
|
|
Погрешность размеров
|
(W +/- 0,1 мм) x (H +/- 0,1 мм) x (L + 0,2 / -0,1 мм)
|
|
Чистая апертура
|
> 90% центральной площади
|
|
Плоскостность
|
λ / 8 @ 633 нм
|
|
Качество поверхности
|
царапины/расколы 10/5 в соответствии с MIL-O-13830A
|
|
Параллельность
|
лучше 20 угловых секунд
|
|
Погрешность угла
|
Δθ < 0,25 °, Δφ < 0,25 °
|
Покрытия: Однополосные, двухполосные или широкополосные просветляющие покрытия на кристаллах BiBO доступны по запросу.
Кривые покрытия (типовые):
AR800/400 нм
AR1064/532 нм
AR1550/775 нм
AR1850/925 нм
BBAR по центру ~ 700 нм
Крепления

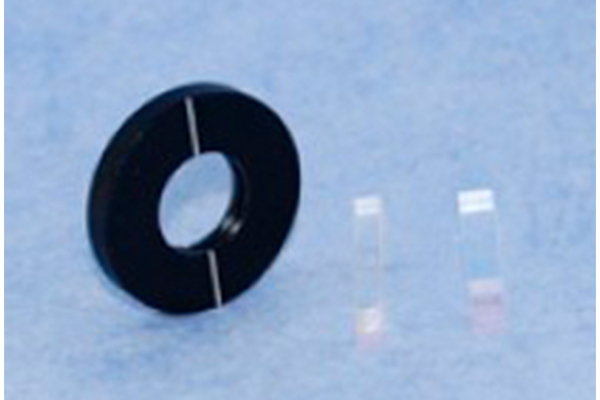

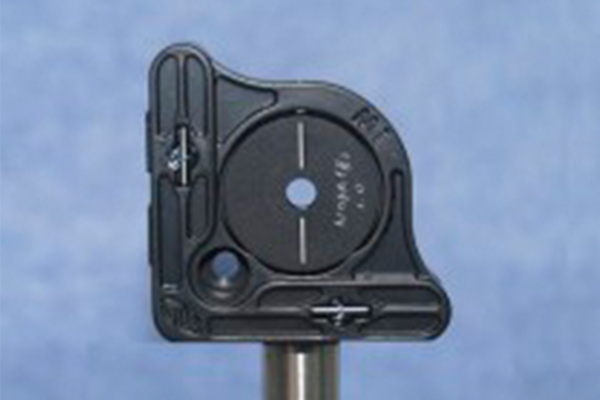

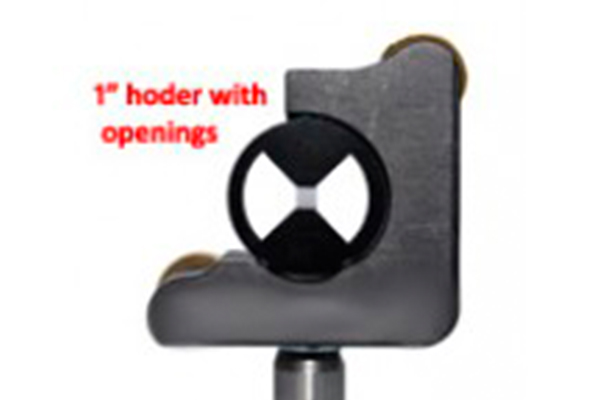

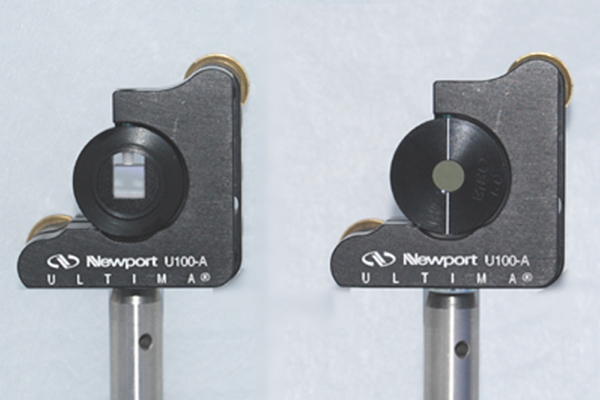

Для удобства клиентов тонкие кристаллы (длина = <3 мм) устанавливаются в стандартную 1-дюймовую опору из анодированного алюминия (Al). По запросу толстые кристаллы могут быть установлены в 1-дюймовой оправе. Установленные кристаллы могут быть дополнительно установлены в обычное крепление для зеркала диаметром 1 дюйм для настройки угла для фазового согласования (крепления для зеркал и стойки в комплект не входят).
Обработка кристаллов BiBO
Восприимчивость BiBO к влаге очень низкая. Однако пользователям рекомендуется обеспечивать сухие условия как для использования, так и для хранения BiBO, чтобы продлить срок службы. Ни в коем случае нельзя допускать конденсации воды на кристаллических поверхностях.
Очистка кристаллов
Пыль и пятна на кристаллических поверхностях могут вызывать рассеяние / потерю света и даже могут реагировать со светом, чтобы повредить оптические поверхности при высокой мощности падающего лазера.
Вы можете проверить поверхность кристалла на предмет пыли и пятен, подержав ее рядом с источником яркого видимого света. Просмотр под разными углами помогает увидеть рассыпание от пыли и пятен. При обнаружении пыли и пятен поверхность кристалла необходимо очистить.
Следующие процедуры очистки следует выполнять в чистом помещении с низким уровнем запыленности, надев неопудренные перчатки.
1. Сдув с поверхности кристалла
Сначала следует использовать баллон со сжатым N2 / чистым воздухом или грушу, чтобы сдувать пыль и другие незакрепленные загрязнения. Если в лаборатории имеется линия сухого азота, можно также использовать воздушный пистолет для удаления частиц пыли. Аккуратно продуйте поверхность. Не сдувайте сам кристалл с руки!
2. Метод перетаскивания и перетаскивания
Держите кристалл так, чтобы поверхность кристалла располагалась горизонтально и немного выше ваших пальцев. Возьмите свежий чистый лист ткани для линз и поместите его на кристалл. Убедитесь, что ткань линзы можно провести по поверхности кристалла. Затем нанесите небольшую каплю чистого изопропилового спирта (IPA) на ткань линзы поверх поверхности кристалла. Вес растворителя приведет к контакту ткани линзы с поверхностью кристалла. Медленно, но неуклонно проведите влажной тканью линзы по поверхности кристалла, стараясь не отрывать ткань линзы от поверхности. Продолжайте тянуть ткань линзы, пока она не оторвется от поверхности.
Количество растворителя можно отрегулировать для различных размеров кристаллов, чтобы ткань линзы оставалась влажной на протяжении всего сопротивления, но не было никаких видимых следов растворителя на поверхности кристаллов после завершения сопротивления. Осмотрите поверхность и повторите при необходимости, но используйте каждый лист ткани для линзы только один раз.
Если после описанных выше процедур очистки поверхности кристаллов все еще остаются «грязными», возможно, они были повреждены. Свяжитесь с нами для доработки кристаллов.
|
Деталь No
|
Описание
|
Применение
|
Толщина
|
|
BiTC5100-SHG650(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 1,0 мм, для типа I SHG λ с центром @ 650 нм, AR-покрытие @ 650/325 нм
|
650нм SHG
|
1,0 мм
|
|
BiTC5010-SHG750(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 0,1 мм, для типа I SHG λ с центром @ 750 нм, AR-покрытие @ 750/375 нм
|
750нм SHG
|
0,1 мм
|
|
BiTC5020-SHG750(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 0,2 мм, для типа I SHG λ с центром @ 750 нм, AR-покрытие @ 750/375 нм
|
750нм SHG
|
0,2 мм
|
|
BiTC5050-SHG775(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 0,5 мм, для типа I SHG λ, центрированный @ 775 нм, AR покрытие @ 775/388 нм, смонтирован
|
775нм SHG
|
0,5 мм
|
|
BiTC5010-SHG800(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 0,1 мм, для типа I SHG λ с центром @ 800 нм, AR-покрытие @ 800/400 нм, смонтирован
|
800нм SHG
|
0,1 мм
|
|
BiTC5020-SHG800(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 0,2 мм, для типа I SHG λ с центром @ 800 нм, AR-покрытие @ 800/400 нм
|
800нм SHG
|
0,2 мм
|
|
BiTC5025-SHG800(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 0,25 мм, для типа I SHG λ с центром @ 800 нм, AR-покрытие @ 800/400 нм, смонтирован
|
800нм SHG
|
0,25 мм
|
|
BiTC5050-SHG800(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 0,5 мм, для типа I SHG λ с центром @ 800 нм, AR-покрытие @ 800/400 нм, смонтирован
|
800нм SHG
|
0,5 мм
|
|
BiTC5100-SHG800(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 1,0 мм, для типа I SHG λ с центром @ 800 нм, AR-покрытие @ 800/400 нм, смонтирован
|
800нм SHG
|
1,0 мм
|
|
BiTC5200-SHG800(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 2,0 мм, для типа I SHG λ с центром @ 800 нм, AR-покрытие @ 800/400 нм, смонтирован
|
800нм SHG
|
2,0 мм
|
|
BiTC5300-SHG800(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 3,0 мм, для типа I SHG λ с центром @ 800 нм, AR покрытие @ 800/400 нм, OD 1", смонтирован
|
800нм SHG
|
3,0 мм
|
|
BiTC5300-SHG900(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 3,0 мм, для типа I SHG λ с центром @ 900 нм, AR покрытие @ 900/450 нм, OD 1", смонтирован
|
900нм SHG
|
3,0 мм
|
|
BiTC5020-SHG1040(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 0,2 мм, для типа I SHG λ с центром @ 1040 нм, покрытие AR @ 1040/520 нм
|
1040нм SHG
|
0,2 мм
|
|
BiTC5050-SHG1040(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 0,5 мм, для типа I SHG λ с центром @ 1040 нм, AR-покрытие @ 1040/520 нм, смонтирован
|
1040нм SHG
|
0,5 мм
|
|
BiTC5100-SHG1040(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 1,0 мм, для типа I SHG λ с центром @ 1040 нм, покрытие AR @ 1040/520 нм
|
1040нм SHG
|
1,0 мм
|
|
BiTC5200-SHG1040(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 2,0 мм, для типа I SHG λ с центром @ 1040 нм, покрытие AR @ 1040/520 нм
|
1040нм SHG
|
2,0 мм
|
|
BiTC5300-SHG1520(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 3,0 мм, для типа I SHG λ с центром @ 1520 нм, AR-покрытие @ 1520/760 нм
|
1520нм SHG
|
3,0 мм
|
|
BiTC5300-SHG1550(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 3,0 мм, для типа I SHG λ с центром @ 1550 нм, AR-покрытие @ 1550/775 нм
|
1550нм SHG
|
3,0 мм
|
|
BiTC7050-SHG1550(I)-AR
|
Кристалл BiBO, размер 7 x 7 x 0,5 мм, для типа I SHG λ центрированный @ 1550 нм, AR покрытие @ 1550/775 нм, OD 1" смонтирован
|
1550нм SHG
|
0,5 мм
|
|
BiTC7100-SHG1550(I)-AR
|
Кристалл BiBO, размер 7 x 7 x 1,0 мм, для типа I SHG λ центрированный @ 1550 нм, AR покрытие @ 1550/775 нм, OD 1" смонтирован
|
1550нм SHG
|
1,0 мм
|
|
BiTC5150-SHG1560(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 1,5 мм, для типа I SHG λ, центрированный @ 1560 нм, AR-покрытие @ 1560/780 нм
|
1560нм SHG
|
1,5 мм
|
|
BiTC5200-SHG1560(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 2,0 мм, для типа I SHG λ, центрированный @ 1560 нм, AR-покрытие @ 1560/780 нм
|
1560нм SHG
|
2,0 мм
|
|
BiTC5150-SHG1700(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 1,5 мм, для типа I SHG λ с центром @ 1700 нм, AR-покрытие @ 1700/850 нм
|
1700нм SHG
|
1,5 мм
|
|
BiTC5150-SHG1900(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 1,5 мм, для типа I SHG λ с центром @ 1900 нм, AR-покрытие @ 1900/950 нм, смонтирован
|
1900нм SHG
|
1,5 мм
|
|
BiTC8504-OPA400(I)-AR
|
Кристалл BiBO, размер 8 x 5 x 0,4 мм, для OPAтипа I с накачкой @ ~ 400 нм, покрытие AR на 400 нм и 500-700 нм, без монтажа
|
400нм OPA с накачкой
|
0,4 мм
|
|
BiTC5200-OPA520(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 2,0 мм, для типа I OPA с накачкой ~ 520 нм, широкополосное AR-покрытие
|
520нм OPA с накачкой
|
2,0 мм
|
|
BiTC5200-OPA800(I)-AR
|
Кристалл BiBO, размер 5 x 5 x 2,0 мм, для OPA типа I с накачкой @ ~ 800 нм, широкополосное AR-покрытие
|
800нм OPA с накачкой
|
2,0 мм
|
