BK7

N-BK7 (RoHS)

360 - 2000 nm

360 - 2500 nm

2,51 г/см3

2,51 г/см3

2,3 x 10-6 /oC

2,3 x 10-6 /oC

Δn < 10-6/cm

Δn < 10-6/cm

610

610

1,1 Вт/м/К

1,1 Вт/м/К

8 x 10-6/K

7,1 x 10-6/K

n2=1+1,03961λ2/(λ2- 0,0060007)+0,23179λ2/(λ2-0,020018)+1,01047λ2/(λ2-103,5600)

n2=1+1,03961λ2/(λ2- 0,0060007 ) +0,23179λ2/(λ2-0,020018)+1,01047λ2/(λ2-103,5607)

Показатель преломления

1,5308

1,5308

1,5194

1,5194

1,5167

1,5167

1,5150

1,5150

1,5108

1,5108

1,5066

1,5066

Диапазон прозрачности: 185 - 2300 нм

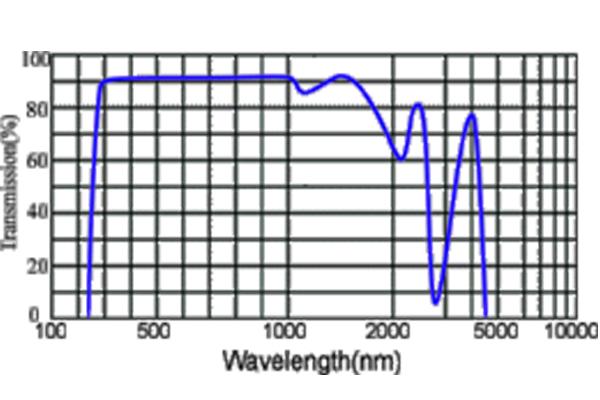

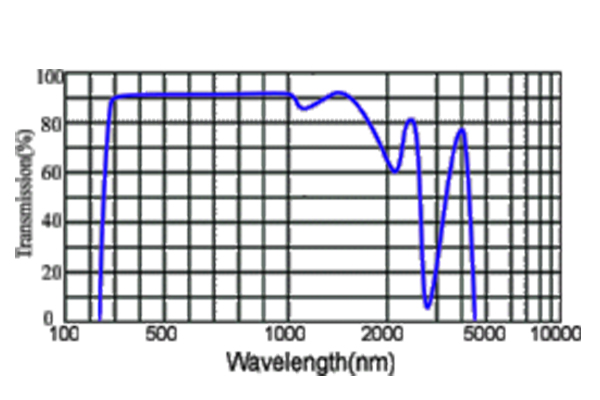

Кривая передачи (фото сверху)

Плотность: 2,2 г / см³

Термооптические коэффициенты:

dn /dT = 1,0 x 10^-5/^oC

Оптическая однородность: Δn <10^-6/см

Твердость по Моосу: 7

Теплопроводность: 1,4 Вт/м/К

Коэффициент теплового расширения:

α = 0,54 x 10^-6 /K

Уравнения Селлмейера: (λ в μм):
n²=1 + 0,69617λ²/(λ² – 0,00468) + 0,40794λ²/(λ² – 0,01351) + 0,89748 λ²/(λ² – 97,93400)

Длина волны (нм)

Показатель преломления

1550

1,4440

1320

1,4466

1064

1,4496

800

1,4533

632,8

1,4570

532

1,4607

400

1,4701

355

1,4761

266

1,4997

213

1,5352

Допуск размера

+/- 0,2 мм

Защитный скос

~ 0,2 мм для бипризмов без основания

Плоскостность

λ / 4 при 632,8 нм

Качество поверхности:

20-10 царапины и расколы

Чистая апертура

> 80%

Деталь No

Описание

Материал

Размер

Угол

FBP1510G-160N

BK7 бипризма Френеля, основание 15x10x0,0 мм (без основы), угол при вершине = 160 градусов, полированная и без покрытия на трех поверхностях

N-BK7

15x10x0 мм (без основания)

160°

FBP2020G-160

BK7 бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 160 градусов, полированная и без покрытия на трех поверхностях

N-BK7

20x20x1,0мм (без основания)

160°

FBP5050G-160N

BK7 бипризма Френеля, основание 50x50x0,0 мм, угол при вершине = 160 градусов, полированная и без покрытия на трех поверхностях

N-BK7

50x50x0 мм (без основания

160°

FBP2020G-170

BK7 бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 170 градусов, полированная и без покрытия на трех поверхностях

N-BK7

20x20x1,0мм (без основания)

170°

FBP2020G-175

BK7 бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 175 градусов, полированная и без покрытия на трех поверхностях

N-BK7

20x20x1,0мм (без основания

175°

FBP2020G-177

BK7 бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 177 градусов, полированная и без покрытия на трех поверхностях

N-BK7

20x20x1,0мм (без основания

177°

FBP2020G-179

BK7 бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 179 градусов, полированная и без покрытия на трех поверхностях

N-BK7

20x20x1,0мм (без основания

179°

FBP2020Q-150N

UVFS бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 150 градусов, полированная и без покрытия на трех поверхностях

UVFS

20x20x0,0мм (без основания

150°

FBP2020Q-155

UVFS бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 155 градусов, полированная и без покрытия на трех поверхностях

UVFS

20x20x1,0мм (без основания

155°

FBP1515Q-160N

UVFS бипризма Френеля, основание 15x15x0,0 мм (без основы), угол при вершине = 160 градусов, полированная и без покрытия на трех поверхностях

UVFS

15x15x0 мм (без основания

160°

FBP2020Q-160N

UVFS бипризма Френеля, основание 20x20x0,0 мм, угол при вершине = 160 градусов, полированная и без покрытия на трех поверхностях

UVFS

20x20x0,0мм (без основания

160°

FBP2020Q-160

UVFS бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 160 градусов, полированная и без покрытия на трех поверхностях

UVFS

20x20x1,0мм (без основания

160°

FBP5050Q-160N

UVFS бипризма Френеля, основание 50x50x0 мм, угол при вершине = 160 градусов, полированная и без покрытия на трех поверхностях

UVFS

50x50x0 мм (без основания

160°

FBP2020Q-168

UVFS бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 168 градусов, полированная и без покрытия на трех поверхностях

UVFS

20x20x1,0мм (без основания

168°

FBP2020Q-170

UVFS бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 170 градусов, полированная и без покрытия на трех поверхностях

UVFS

20x20x1,0мм (без основания

170°

FBP2020Q-175

UVFS бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 175 градусов, полированная и без покрытия на трех поверхностях

UVFS

20x20x1,0мм (без основания

175°

FBP2020Q-177

UVFS бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 177 градусов, полированная и без покрытия на трех поверхностях

UVFS

20x20x1,0мм (без основания

177°

FBP5050Q-177

UVFS бипризма Френеля, основание 50x50x1,0 мм, угол при вершине = 177 градусов, полированная и без покрытия на трех поверхностях

UVFS

50x50x1,0мм (без основания

177°

FBP5050Q-177-AR800/400

UVFS бипризма Френеля, основание 50x50x1,0 мм, угол при вершине = 177 градусов, двойное AR покрытие @ 800/400 нм с трехсторонним покрытием

UVFS

50x50x1,0мм (без основания

177°

FBP2020Q-179

UVFS бипризма Френеля, основание 20x20x1,0 мм, угол при вершине = 179 градусов, полированная и без покрытия на трех поверхностях

UVFS

20x20x1,0мм (без основания

179°
