| Артикул | Диаметр, мм | Толщина, мм | Метериал | Плоскостность поверхности | Качество обработки задней поверхности |
|---|
| TFA-10C03-4 |
10 |
3 |
BK7 |
λ/4 |
Шлифованная |
| TFA-10C03-10 |
10 |
3 |
BK7 |
λ/10 |
Шлифованная |
| TFA-10C05-10 |
10 |
5 |
BK7 |
λ/10 |
Шлифованная |
| TFA-10C05-20 |
10 |
5 |
BK7 |
λ/20 |
Шлифованная |
| TFAQ-10C06-20 |
10 |
6 |
Синтетический плавленный кварц |
λ/20 |
Шлифованная |
| TFA-12.7C05-4 |
12,7 |
5 |
BK7 |
λ/4 |
Шлифованная |
| TFA-12.7C05-10 |
12,7 |
5 |
BK7 |
λ/10 |
Шлифованная |
| TFAQ-12.7C06-20 |
12,7 |
6 |
Синтетический плавленный кварц |
λ/20 |
Шлифованная |
| TFA-15C03-10 |
15 |
3 |
BK7 |
λ/10 |
Шлифованная |
| TFA-15C05-10 |
15 |
5 |
BK7 |
λ/10 |
Шлифованная |
| TFA-15C05-20 |
15 |
5 |
BK7 |
λ/20 |
Шлифованная |
| TFAQ-15C06-20 |
15 |
6 |
Синтетический плавленный кварц |
λ/20 |
Шлифованная |
| TFA-20C03-10 |
20 |
3 |
BK7 |
λ/10 |
Шлифованная |
| TFA-20C05-4 |
20 |
5 |
BK7 |
λ/4 |
Шлифованная |
| TFA-20C05-10 |
20 |
5 |
BK7 |
λ/10 |
Шлифованная |
| TFA-20C05-20 |
20 |
5 |
BK7 |
λ/20 |
Шлифованная |
| TFAQ-20C06-20 |
20 |
6 |
Синтетический плавленный кварц |
λ/20 |
Шлифованная |
| TFA-25C05-1 |
25 |
5 |
BK7 |
λ |
Полированная |
| TFA-25C05-4 |
25 |
5 |
BK7 |
λ/4 |
Полированная |
| TFA-25C05-10 |
25 |
5 |
BK7 |
λ/10 |
Полированная |
| TFA-25C05-20 |
25 |
5 |
BK7 |
λ/20 |
Полированная |
| TFAQ-25C06-20 |
25 |
6 |
Синтетический плавленный кварц |
λ/20 |
Полированная |
| TFA-25.4C05-4 |
25,4 |
5 |
BK7 |
λ/4 |
Полированная |
| TFA-25.4C05-10 |
25,4 |
5 |
BK7 |
λ/10 |
Полированная |
| TFAQ-25.4C06-20 |
25,4 |
6 |
Синтетический плавленный кварц |
λ/20 |
Полированная |
| TFA-30C05-1 |
30 |
5 |
BK7 |
λ |
Полированная |
| TFA-30C05-4 |
30 |
5 |
BK7 |
λ/4 |
Полированная |
| TFA-30C05-10 |
30 |
5 |
BK7 |
λ/10 |
Полированная |
| TFA-30C05-20 |
30 |
5 |
BK7 |
λ/20 |
Полированная |
| TFAQ-30C06-20 |
30 |
6 |
Синтетический плавленный кварц |
λ/20 |
Полированная |
| TFA-40C06-1 |
40 |
6 |
BK7 |
λ |
Полированная |
| TFA-40C06-4 |
40 |
6 |
BK7 |
λ/4 |
Полированная |
| TFA-40C06-10 |
40 |
6 |
BK7 |
λ/10 |
Полированная |
| TFA-40C06-20 |
40 |
6 |
BK7 |
λ/20 |
Полированная |
| TFAQ-40C08-20 |
40 |
8 |
Синтетический плавленный кварц |
λ/20 |
Полированная |
| TFA-50C08-1 |
50 |
8 |
BK7 |
λ |
Полированная |
| TFA-50C08-4 |
50 |
8 |
BK7 |
λ/4 |
Полированная |
| TFA-50C08-10 |
50 |
8 |
BK7 |
λ/10 |
Полированная |
| TFA-50C08-20 |
50 |
8 |
BK7 |
λ/20 |
Полированная |
| TFAQ-50C10-20 |
50 |
10 |
Синтетический плавленный кварц |
λ/20 |
Полированная |
| TFA-50.8C08-10 |
50,8 |
8 |
BK7 |
λ/10 |
Полированная |
| TFA-60C10-1 |
60 |
10 |
Твердое стекло |
λ |
Полированная |
| TFA-60C10-4 |
60 |
10 |
Твердое стекло |
λ/4 |
Полированная |
| TFA-60C10-10 |
60 |
10 |
Твердое стекло |
λ/10 |
Полированная |
| TFA-60C10-20 |
60 |
10 |
Твердое стекло |
λ/20 |
Полированная |
| TFA-80C12-1 |
80 |
12 |
Твердое стекло |
λ |
Полированная |
| TFA-80C12-4 |
80 |
12 |
Твердое стекло |
λ/4 |
Полированная |
| TFA-80C12-10 |
80 |
12 |
Твердое стекло |
λ/10 |
Полированная |
| TFA-80C12-20 |
80 |
12 |
Твердое стекло |
λ/20 |
Полированная |
| TFA-100C15-1 |
100 |
15 |
Твердое стекло |
λ |
Полированная |
| TFA-100C15-4 |
100 |
15 |
Твердое стекло |
λ/4 |
Полированная |
| TFA-100C15-10 |
100 |
15 |
Твердое стекло |
λ/10 |
Полированная |
| TFA-130C18-1 |
130 |
18 |
Твердое стекло |
λ |
Полированная |
| TFA-130C18-4 |
130 |
18 |
Твердое стекло |
λ/4 |
Полированная |
| TFA-130C18-10 |
130 |
18 |
Твердое стекло |
λ/10 |
Полированная |
| TFA-150C20-1 |
150 |
20 |
Твердое стекло |
λ |
Полированная |
| TFA-150C20-4 |
150 |
20 |
Твердое стекло |
λ/4 |
Полированная |
| TFA-150C20-10 |
150 |
20 |
Твердое стекло |
λ/10 |
Полированная |
Алюминиевое зеркало представляет собой заготовку из кварцевого стекла или твердого стекла или из какого-либо другого материала на которую нанесена с помощью пара тонкая алюминиевая зеркальная пленка. Перед нанесением алюминиевой пленки подложка полируется до высокой степени точности.
Обеспечивает высокую отражательную способность при любом угле падения.
- Четыре вида алюминиевых зеркал на выбор; (TFAN / TFAQN), который покрыт только алюминием; (TFA / TFAQ), с защитным покрытием от случайных сильных царапин,; (TFAE), с защитным и алюминиевым покрытием в целях увеличения отражательной способности (для ультрафиолета) и, наконец, (OPBA / OPSQA), который обеспечивает защитное покрытие на оптической параллельной подложке
- Для применения в ультрафиолетовой, видимой и ближней инфракрасной области спектра.
- Для зеркал с низким тепловым расширением представляем (TFAQ / TFAQN), которые изготовлены из синтетического плавленого кварца, обеспечивает высокую жесткость и высокое качество поверхности.
|
Спецификация
|
|
Материал
|
BK7
Синтетический плавленый кварц
Твердое стекло (Pyrex® и т. д.)
|
|
Покрытие
|
TFAN / TFAQN: Al (без защитного покрытия)
TFA / TFAQ / OPBA / OPSQA:
Al + MgF2 (поверхностная плоскостность λ / 20 представляет собой Al + SiO)
TFAE: Al + диэлектрическое многослойное покрытие
|
|
Параллельность
|
TFA/TFAN/TFAQ/TFAQN/TFAE: <3’
OPBA/OPSQA: <2”
|
|
Угол падения
|
TFA/TFAQ/TFAE: 45° OPBA/OPSQA: 0°
|
|
Порог повреждения при воздействии лазера
|
0,25 Дж / см2
(Длительность импульса 10 нс, частота повторения 20 Гц)
|
|
Качество поверхности (царапины)
|
40−20
|
|
Чистая апертура
|
90% от фактической апертуры или круга или эллипса, с которым соприкасается
90% квадрата размерности
|
Руководство по эксплуатации:
▶ Если вам необходимо зеркало с более высокой отражательной способностью, мы можем его изготовить по вашему индивидуальному заказу.
▶ Для заказа продуктов нестандартных размеров, за исключением тех, что указаны в нашем каталоге, пожалуйста, свяжитесь с нами.
▶ Pyrex® является зарегистрированным товарным знаком корпорации Corning Inc.
Обращаем ваше внимание, что:
▶ Алюминиевые зеркала без защитной пленки (TFAN / TFAQN) можно легко поцарапать, в мембране может накапливаться окисление. Не протирайте поверхность бумагой или тканью. Если вы не используете изделие длительное время, для обработки используйте любой де-окислитель для предотвращения окисления.
▶ Когда лазер проходит через систему множества зеркал, будет иметь место потеря большого количества света, что вызвано поглощением алюминиевого покрытия. Для повышения производительности настоятельно рекомендуем переключиться на диэлектрические многослойные зеркала (TFM).
▶Данные в спецификации представлено средним значением коэффициента отражения поляризованного света P и поляризованного света S. Отражение может меняться в зависимости от поляризационного состояния падающего луча.

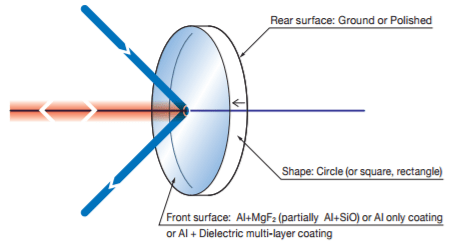

Схема:
На рисунке:
Задняя поверхность – грунтовка или полировка, форма – круглая (квадратная или прямоугольная), передняя поверхность: Al + MgF2 (частично AI + SiO) или только Al покрытие или Al + диэлектрическое многослойное покрытие.

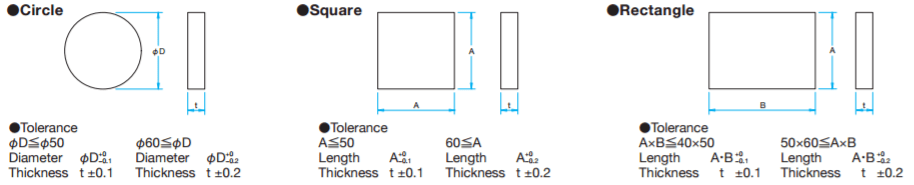

Контурный чертеж (в мм):
|
Круглая форма
|
Квадратная форма
|
Прямоугольная форма
|
|
● Допуск
ΦD ≦ φ50
Диаметр φD + 0
-0,1
Толщина t ± 0,1
Φ60 ≦ φD
Диаметр φD + 0
-0,2
Толщина t ± 0,2
|
● Допуск
A ≦ 50
Длина A + 0
-0,1
Толщина t ± 0,1
60 ≦ A
Длина A + 0
-0,2
Толщина t ± 0,2
|
● Допуск
A × B × 40 × 50
Длина A · B + 0
-0,1
Толщина t ± 0,1
50 × 60 × A × B
Длина A · B + 0
-0,2
Толщина t ± 0,2
|

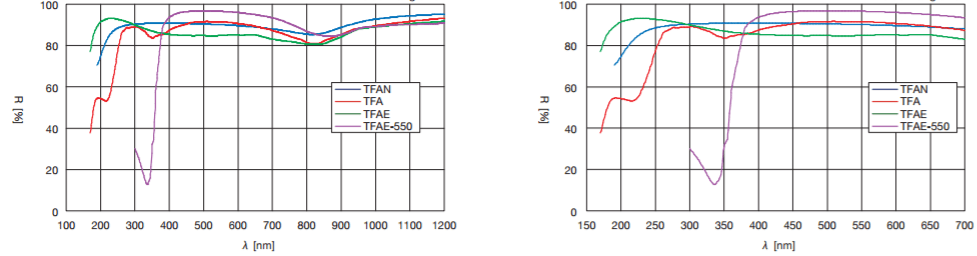

Стандартные данные по отражательной способности
R – коэффициент отражения, угол падения 45
Широкий диапазон (1000 - 1200 нм) Диапазон видимого ультрафиолета (150 - 700 нм)
На рисунке (таблица): Круглая форма, Al+MgF2 (частично AI + SiO), только Al покрытие, диаметр (мм), толщина (мм), материал (BK7, синтетический плавленый кварц, твердое стекло), плоскостность поверхности, задняя поверхность (грунтовка, полировка).
