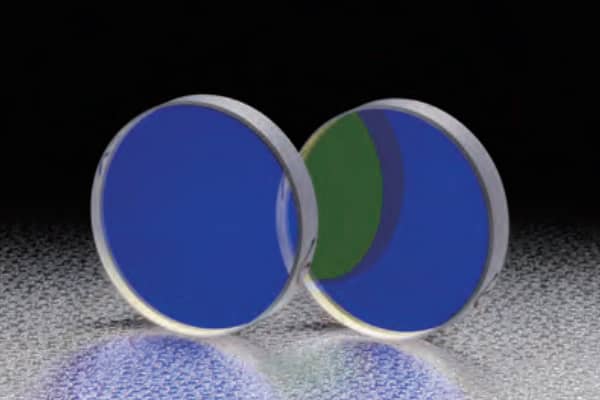

Вы можете использовать диэлектрические зеркала большого диапазона  угла падения ( 0-45 °) для оптической системы взаимного отражения света между двумя зеркалами или интерферометром Майкельсона, если вы хотите использовать зеркало под углом падения 45 ° или менее. При использовании под углом 45 градусов и углом падения 0 градусов, одно зеркало может давать высокую отражательную способность.

• Очень высокая отражательная способность может быть получена в диапазоне угла падения от 0 до 45 градусов.
• При использовании под фиксированным углом падения данный продукт также можно использовать в качестве широкополосного зеркала. Например, если TFVM-800 используется под углом падения 45 градусов, коэффициент отражения 99% или более может быть получен в диапазоне от 730 нм до 900 нм.
• Так как покрытие не имеет эффекта поглощения, мало подвержено изменениям с течением времени, долгий срок службы при непрерывном лазерном воздействии.

Общие сведения:

▶ Такие характеристики как размер и длина волны могут подбираться для продукта индивидуально.

Обращаем ваше внимание, что:

▶ Характеристики отражения диэлектрического многослойного покрытия меняются в зависимости от поляризационного состояния падающего луча. Отражательная способность  P-поляризованного света ниже, чем  S-поляризованного света, и диапазон отражения также будет более узким.

▶ При работе с неадаптивной волной коэффициент отражения может быть ниже.

▶ Если зеркало используется когда угол падения выходит за рамки диапазона, характеристики отражения волны также меняются в зависимости от поляризации.

▶ Если угол падения 45 градусов, характеристики отражения представлены средним значением отражательной способности Р- поляризованного и S-поляризованного света.

Схема:

На рисунке: угол падения 45°±3°, задняя поверхность – полировка или грунтовка, передняя поверхность – диэлектрическое многослойное покрытие.

Контурный чертеж (в мм):

На рисунке:

• Допуск

Диаметр φD + 0 -0,1

Толщина t ± 0,1

* Ширина лазерного импульса 10 нс, частота повторения 20 Гц
