Линейные зеркала для лазера являются зеркалами с полным отражением, с многократным диэлектрическим покрытием и с различными коэффициентами преломления.
Мы предлагаем три типа таких зеркал.
Узкополосные: линейные зеркала для лазера, которые фокусируются на конкретных длинах волн. Угол падения 45 °.
Среднеполосные: Мультилинейные зеркала с отражением средней полосы спектра. Угол падения 45 °.
Широкополосные: Мультилинейные зеркала с широкой полосой отражения. Угол падения 45 °.
- Диэлектрическое многослойное покрытие не имеет такого поглощения, как алюминиевые зеркала, и отражательная способность может быть более 99%, за исключением некоторых зеркал для ультрафиолетовых волн.
- Эти покрытия намного прочнее, чем покрытие Al + MgF2 при воздействии мощных лазеров.
|
Спецификация
|
|
Материал
|
BK7 (Кристалл CaF2 только для TFM-157)
|
|
Покрытие
|
Диэлектрическое многослойное покрытие
|
|
Угол падения
|
45°±3°
|
|
Плоскостность поверхности
|
λ/10, Полированная (TFM-157)
|
|
Параллельность
|
<3’
|
|
Качество поверхности (царапины)
|
10−5 (TFM-157: 40−20)
|
|
Чистая апертура
|
90% от фактической апертуры
|
Общие сведения:
▶ Возможность изготовления зеркал по индивидуальному заказу
Обращаем ваше внимание, что:
▶Задняя полированная поверхность зеркала без покрытия обозначена стрелкой сбоку на подложке.
▶Отражение зеркал лазерных линий может быть разным, в зависимости от поляризации входных лучей. S-поляризация имеет высокую отражательную способность и широкую полосу отражения по сравнению с p-поляризацией. Отражение в спецификации - это случайная поляризация или (коэффициент отражения р-поляризации + коэффициент отражения s-поляризации) / 2.
▶Кривые отражательной способности основаны на фактических измерениях и могут отличаться у деталей серийного производства.
▶ Обязательно надевайте лазерные защитные очки при проверке оптического пути и настройке оптической оси.
▶ Плоскостность поверхности - это искаженное отражение поверхности волнового фронта перед покрытием.
Схема:
На рисунке: угол падения 45°±3°, задняя поверхность – полировка, передняя поверхность – диэлектрическое многослойное покрытие.
Контурный чертеж (в мм):
На рисунке:
Диаметр φD + 0
-0,1
Толщина t ± 0,1
Узкополосные линейные зеркала для лазера
| Артикул | Длина волны, нм | Диаметр, мм | Толщина, мм | Кэффициент отражения, % | Порог повреждения, Дж/см² | Качество обработки задней поверхности |
|---|
| TFM-30C03-157 |
157 |
30 |
3 |
>95 |
0,5 |
Полированная |
| TFM-50C05-157 |
157 |
50 |
5 |
>95 |
0,5 |
Полированная |
| TFM-25.4C05-193 |
193 |
25,4 |
5 |
>95 |
1 |
Полированная |
| TFM-25.4C05-193 |
193 |
30 |
5 |
>95 |
1 |
Полированная |
| TFM-50C08-193 |
193 |
50 |
8 |
>95 |
1 |
Полированная |
| TFM-25.4C05-248 |
248 |
25,4 |
5 |
>99 |
2 |
Полированная |
| TFM-30C05-248 |
248 |
30 |
5 |
>99 |
2 |
Полированная |
| TFM-50C08-248 |
248 |
50 |
8 |
>99 |
2 |
Полированная |
| TFM-25.4C05-266 |
266 |
25,4 |
5 |
>99,2 |
2 |
Полированная |
| TFM-30C05-266 |
266 |
30 |
5 |
>99,2 |
2 |
Полированная |
| TFM-50C08-266 |
266 |
50 |
8 |
>99,2 |
2 |
Полированная |
| TFM-25.4C05-282 |
282 |
25,4 |
5 |
>99,3 |
2 |
Полированная |
| TFM-25.4C05-282 |
282 |
30 |
5 |
>99,3 |
2 |
Полированная |
| TFM-25.4C05-282 |
282 |
50 |
8 |
>99,3 |
2 |
Полированная |
| TFM-25.4C05-308 |
308 |
25,4 |
5 |
>99,5 |
3 |
Полированная |
| TFM-30C05-308 |
308 |
30 |
5 |
>99,5 |
3 |
Полированная |
| TFM-50C08-308 |
308 |
50 |
8 |
>99,5 |
3 |
Полированная |
| TFM-25.4C05-325/337 |
325-337 |
25,4 |
5 |
>99,5 |
3 |
Полированная |
| TFM-30C05-325/337 |
325-337 |
30 |
5 |
>99,5 |
3 |
Полированная |
| TFM-30C05-325/337 |
325-337 |
50 |
8 |
>99,5 |
3 |
Полированная |
* Длительность лазерного импульса 10 нс (TFM-157: 20 нс), частота повторения 20 Гц
На рисунке: артикул, длина волны (нм), диаметр (мм), толщина (мм), отражательная способность (%), порог повреждения при воздействии лазера (Дж/см2), задняя поверхность – полировка.
Стандартные данные по отражательной способности (Узкополосные линейные зеркала для лазера)
R – коэффициент отражения, P-поляризация, S – поляризация, среднее значение.
(рисунок, графики во всю страницу)
Совместимые оптические крепления: MHG-MP12.7-NL / MHG-HS25-NL, -HS30-NL / MHG-MP50-NL ,- MP50.8-NL
Линейные зеркала для лазера (TFM)
Узкополосные линейные зеркала для лазера
| Артикул | Длина волны, нм | Диаметр, мм | Толщина, мм | Кэффициент отражения, % | Порог повреждения, Дж/см² | Качество обработки задней поверхности |
|---|
| TFM-25.4C05-352/355 |
352-355 |
25,4 |
5 |
>99,5 |
5 |
Полированная |
| TFM-25.4C05-352/355 |
352-355 |
30 |
5 |
>99,5 |
5 |
Полированная |
| TFM-50C08-352/355 |
352-355 |
50 |
8 |
>99,5 |
5 |
Полированная |
| TFM-12.7C05-532 |
532 |
12,7 |
5 |
>99,5 |
8 |
Шлифованная |
| TFM-25C05-532 |
532 |
25 |
5 |
>99,5 |
8 |
Полированная |
| TFM-25.4C05-532 |
532 |
25,4 |
5 |
>99,5 |
8 |
Полированная |
| TFM-30C05-532 |
532 |
30 |
5 |
>99,5 |
8 |
Полированная |
| TFM-40C06-532 |
532 |
40 |
6 |
>99,5 |
8 |
Полированная |
| TFM-50C08-532 |
532 |
50 |
8 |
>99,5 |
8 |
Полированная |
| TFM-50.8C08-532 |
532 |
50,8 |
8 |
>99,5 |
8 |
Полированная |
| TFM-12.7C05-1064 |
1064 |
12,7 |
5 |
>99,5 |
20 |
Шлифованная |
| TFM-25.4C05-1064 |
1064 |
25,4 |
5 |
>99,5 |
20 |
Полированная |
| TFM-25.4C05-1064 |
1064 |
30 |
5 |
>99,5 |
20 |
Полированная |
| TFM-40C06-1064 |
1064 |
40 |
6 |
>99,5 |
20 |
Полированная |
| TFM-50C08-1064 |
1064 |
50 |
8 |
>99,5 |
20 |
Полированная |
| TFM-50.8C08-1064 |
1064 |
50,8 |
8 |
>99,5 |
20 |
Полированная |
На рисунке: артикул, длина волны (нм), диаметр (мм), толщина (мм), отражательная способность (%), порог повреждения при воздействии лазера (Дж/см2), задняя поверхность – полировка, грунтовка.

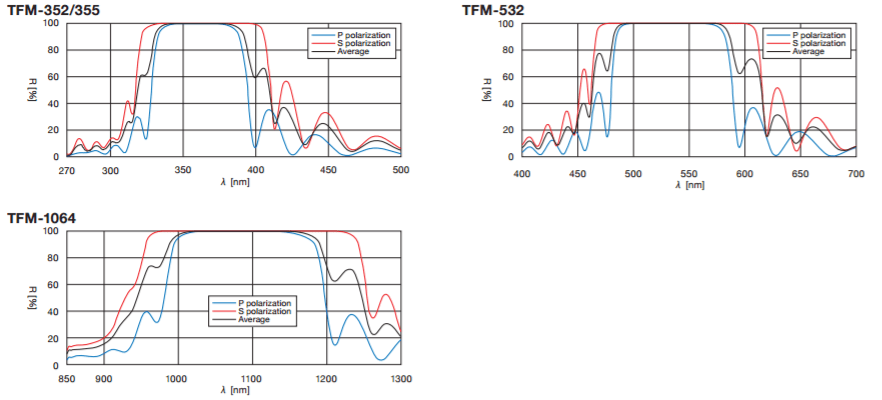

Стандартные данные по отражательной способности (Узкополосные линейные зеркала для лазера)
R – коэффициент отражения, P-поляризация, S – поляризация, среднее значение.
