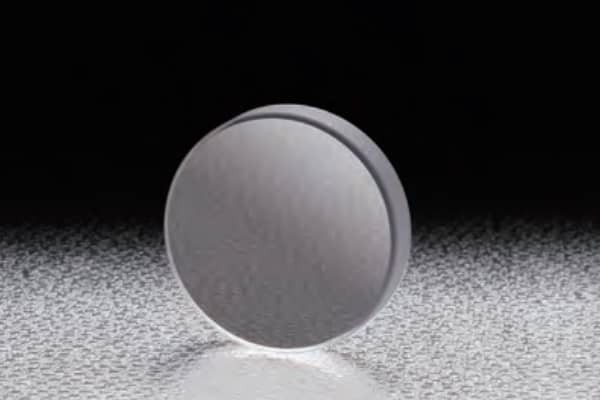

При производстве ультра широкополосных диэлектрических зеркала используется технология нанесения на поверхность зеркала многослойного диэлектрического покрытия с чередующимися слоями, которые имеют высокий или низкий индекс просветления. Конструкционное исполнение зеркал выполнено для использования угла отражения в 45 градусов.
- Возможно, использовать одно зеркало для видимой области спектра, ближней инфракрасной области спектра и другого множества длин волн.
- Эти зеркала имеют больше преимуществ по сравнению с металлическими зеркалами. Прочный и простой в уходе и обслуживании, менее подвержен повреждениям при длительном использовании.
|
Спецификация
|
|
Материал
|
BK7
|
|
Покрытие
|
Диэлектрическое многослойное покрытие
|
|
Угол падения
|
45°±3°
|
|
Плоскостность поверхности
|
λ/10
|
|
Параллельность
|
<3’
|
|
Качество поверхности (царапины)
|
40−20
|
|
Чистая апертура
|
90% от фактической апертуры
|
|
Задняя поверхность
|
Полированная
|
Общие сведения:
▶ Возможно изготовление по индивидуальному заказу
Обращаем ваше внимание, что:
▶ Отражение диэлектрических зеркал будет меняться в зависимости от поляризации входных лучей.
▶ Задняя полированная поверхность зеркала без покрытия обозначена стрелкой сбоку на подложке. Отражение зеркал лазерных линий может быть разным, в зависимости от поляризации входных лучей. S-поляризация имеет высокую отражательную способность и широкую полосу отражения по сравнению с Р-поляризацией.
▶ Отражение в спецификации - это случайная поляризация или (коэффициент отражения р-поляризации + коэффициент отражения s-поляризации) / 2.
Схема:
На рисунке: угол падения 45°±3°, задняя поверхность – полировка, передняя поверхность – диэлектрическое многослойное покрытие.
Контурный чертеж (в мм):
На рисунке:
Диаметр φD + 0 -0,1
Толщина t ± 0,1
| Артикул | Длина волны, нм | Диаметр, мм | Толщина, мм | Кэффициент отражения, % | Порог повреждения*, Дж/см² |
|---|
| TFMS-25.4C05-2/4 |
245-400 |
25,4 |
5 |
>в среднем 97 |
0,5 |
| TFMS-30C05-2/4 |
245-400 |
30 |
5 |
>в среднем 97 |
0,5 |
| TFMS-25.4C05-2/7 |
245-700 |
25,4 |
5 |
>в среднем 97 |
0,5 |
| TFMS-30C05-2/7 |
245-700 |
30 |
5 |
>в среднем 97 |
0,5 |
| TFMS-25.4C05-4/11 |
400-1100 |
25,4 |
5 |
>в среднем 98 |
0,5 |
| TFMS-30C05-4/11 |
400-1100 |
30 |
5 |
>в среднем 98 |
0,5 |
| TFMS-50C08-4/11 |
400-1100 |
50 |
8 |
>в среднем 98 |
0,5 |
| TFMS-25.4C05-4/20 |
400-2000 |
25,4 |
5 |
>в среднем 98 |
0,5 |
| TFMS-30C05-4/20 |
400-2000 |
30 |
5 |
>в среднем 98 |
0,5 |
| TFMS-50C08-4/20 |
400-2000 |
50 |
8 |
>в среднем 98 |
0,5 |
| TFMS-25.4C05-3/20 |
300-2000 |
25,4 |
5 |
>в среднем 97 |
0,5 |
| TFMS-30C05-3/20 |
300-2000 |
30 |
5 |
>в среднем 97 |
0,5 |
| TFMS-50C08-3/20 |
300-2000 |
50 |
8 |
>в среднем 97 |
0,5 |
* Ширина лазерного импульса 10ns, длина волны 532nm, частота повторения 20Hz
Спецификация, артикул, длина волны (нм), диаметр (мм), толщина (мм), коэффициент отражения (%), порог повреждения при воздействии лазера (дж/см2).
Код каталога W3007

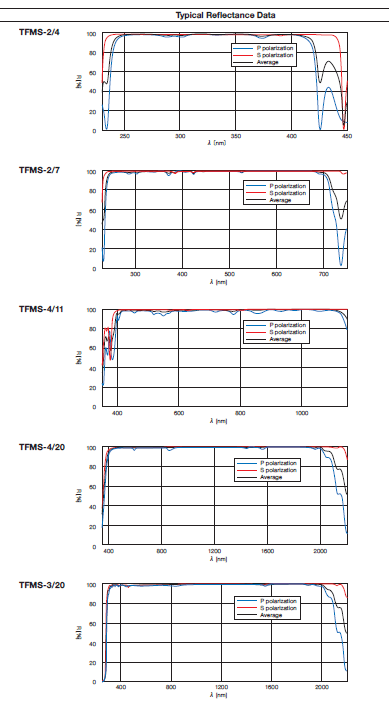

Стандартные данные по отражательной способности
R – коэффициент отражениясть, P-поляризация, S – поляризация, среднее значение.
Совместимые оптические крепления: MHG-HS25-NL, -HS30-NL / MHG-MP50-NL / MHAN-25.4S, -30S, -50S
