| Артикул | Длина волны, нм | Размер, мм | Чистая апертура, мм | Диметр области с заданой точностью, после нанесения покрытия, мм | Порог повреждения, Дж/см² |
|---|
| GMMUHP-24.4-355 |
355 |
24,4х24,4х7 |
23х23 |
20 |
8 |
| GMMUHP-24.4-532 |
532 |
24,4х24,4х7 |
23х23 |
20 |
26,5 |
| GMMUHP-24.4-1064 |
1064 |
24,4х24,4х7 |
23х23 |
20 |
28 |
| GMMUHP-49-355 |
355 |
49х49х8,5 |
48х48 |
30 |
8 |
| GMMUHP-49-532 |
532 |
49х49х8,5 |
48х48 |
30 |
26,5 |
| GMMUHP-49-1064 |
1064 |
49х49х8,5 |
48х48 |
30 |
28 |

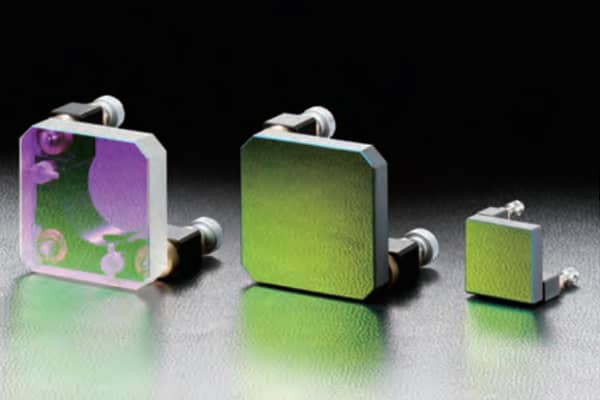

Безрамное крепление предназначено для минимизации занимаемого пространства и позволяет максимально использовать переднюю поверхность зеркала с покрытием.
Наши зеркала с высокой отражательной способностью изготавливаются с использованием керамического материала.
Коэффициент теплового расширения равен расширению Zerodur® для обеспечения максимальной термостойкости.
- Порог повреждения зеркала при воздействии лазера равен порогу наших диэлектрических лазерных зеркал высокой мощности (TFMHP).
- λ / 10 гарантированная точность поверхности после нанесения покрытия.
- Покрытие светоделителя эквивалентно нашему ультра широкополосному диэлектрическому полупрозрачному зеркалу (PSMH).
- Для наших светоделителей мы используем кварцевое стекло в целях минимизации погрешностей при пропускании волн.
Патент, на данный продукт (патент № 4586110) был получен SIGMA KOKI CO., LTD в ноябре 2011 года.
Обращаем ваше внимание, что
▶ Данные о точности поверхности не предоставляются вместе с продуктом. Данные по точности поверхности предоставляются за дополнительную плату.
▶ Отражение по спецификации представлено средним значением данных по отражению поляризованного света P и поляризованного света S.
▶ Если изделие используется без установки угла падения в 45 °, скорость отражения может уменьшаться.
▶ Необходимо надевать защитные очки при проверке оптического пути и установке и регулировке оптической оси.

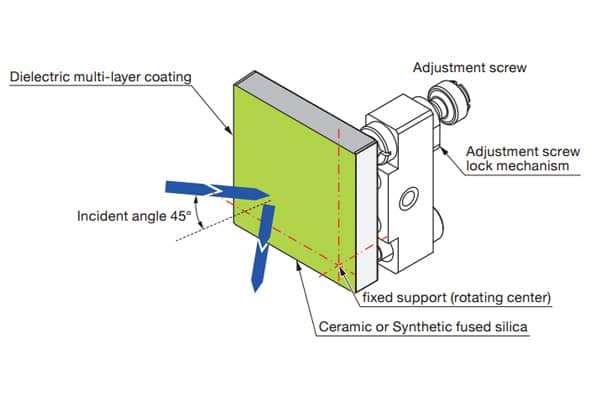

Схема светоделителя:
На рисунке: диэлектрическое многослойное покрытие, регулировочный винт, механизм блокировки, угол падения 45 градусов, неподвижная опора, центр вращения, керамический или синтетический плавленый кварц.
Спецификация:
Кронштейн
|
Тип
|
GMMUHP-24.4
|
GMMUHP-49
GBSMU-49
|
|---|
|
Регулируемая ось
|
3 оси
|
2 оси
|
|
Диапазон настройки ,°
|
поднятие
|
±3
|
±2
|
|
вращение
|
±3
|
±2
|
|
Разрешение (° / вращение)
|
поднятие
|
0.74
|
0.26
|
|
вращение
|
0.74
|
0.26
|
|
Основной материал
|
Латунь
|
Алюминий
|
|
Обработка поверхности
|
Супер черный хром
|
Черный анодированный
|
|
Вес, кг
|
0.04
|
0.16
|
Зеркало
|
Тип
|
Зеркало
|
Светодедитель
|
|---|
|
Материал
|
Керамика
|
Синтетический плавленый кварц
|
|---|
|
Угол падения
|
45°±3°
|
|---|
|
Точность поверхности после нанесения покрытия
|
Отражающее искажение волнового фронта λ / 10
|
|---|
|
Качество поверхности (царапины)
|
20−10
|
|---|
|
Отражательная способность
|
>99%
|
В среднем 50±5%
|
|---|
|
Артикул
|
Длина волны, нм
|
Размер передней панели, мм
|
Чистая апертура покрытия, мм
|
Точность поверхности после нанесения покрытия, мм
|
Порог повреждения при воздействии лазера, Дж / см2
|
|---|
|
GMMUHP-24.4-355
|
355
|
24.4×24.4×7
|
23×23
|
φ20
|
8
|
|
GMMUHP-24.4-532
|
532
|
24.4×24.4×7
|
23×23
|
φ20
|
26.5
|
|
GMMUHP-24.4-1064
|
1064
|
24.4×24.4×7
|
23×23
|
φ20
|
28
|
|
GMMUHP-49-355
|
355
|
49×49×8.5
|
48×48
|
φ30
|
8
|
|
GMMUHP-49-532
|
532
|
49×49×8.5
|
48×48
|
ф30
|
26.5
|
|
GMMUHP-49-1064
|
1064
|
49×49×8.5
|
48×48
|
ф30
|
28
|
* Длительность лазерного импульса 10 нс, частота повторения 20 Гц
|
Светоделитель в сборе
|
|
Артикул
|
Длина волны, нм
|
Размер передней панели, мм
|
Чистая апертура покрытия, мм
|
Точность поверхности после нанесения покрытия, мм
|
Чистая апертура передаваемого луча, мм
|
Порог повреждения при воздействии лазера, Дж / см2
|
|---|
|
GBSMU-49-VIS
|
400-700
|
49×49×12
|
48×48
|
ф30
|
φ20
|
2,1
|
* Длительность лазерного импульса 10 нс, частота повторения 20 Гц
Контурный чертеж
На рисунке: регулировочный винт, фиксирующее кольцо, крепление 2-φ4.4, сечение φ7.2, номер детали, 2-M6P1 проходит насквозь, сечение φ7,5.
Стандартные данные отражения безрамного зеркала
R- коэффициент отражения света
Т – коэффициент пропускания света
На рисунке: Р – поляризация, S –поляризация, среднее значение;
стандартные данные пропускания безрамного светоделителя
Данные точности поверхности (только для ознакомления)
- Метод измерения точности поверхности:
Измеряется с помощью лазерного интерферометра Zygo
- Длина волны при измерении точности поверхности 632,8 нм
- Гарантированная температура поверхности 23 ° C ± 2 ° C
