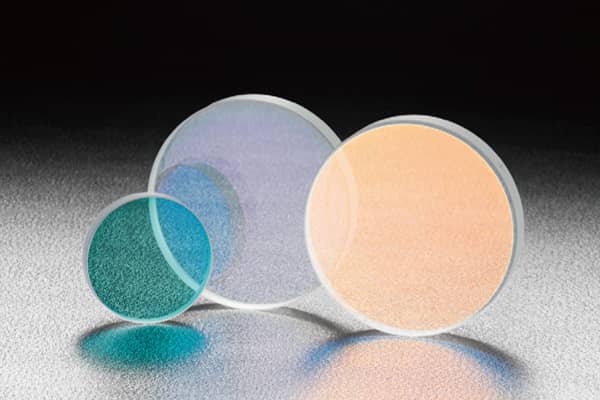

Зеркала с гарантированной точностью обработки поверхности типа HTFM
Высокая точность зеркал данного типа достигается за счет оптимального выбора материала подложки, толщины и покрытия. После нанесения покрытия гарантируется точность поверхности λ/10.
- Точность поверхности (после нанесения покрытия) выше, чем у существующих диэлектрических многослойных плоских зеркал (TFM).
- Жесткость продукта увеличивается за счет использования синтетического плавленого кварца в качестве подложки, в конечном итоге, за счет его затвердевания.
«Наша линейка продуктов включает зеркала с высоким коэффициентом отражения, которые соответствуют каждой отдельно взятой длине волны для ультрафиолетового, YAG и других лазеров.
|
Спецификация
|
|
Материал
|
Синтетический плавленый кварц
|
|
Покрытие
|
Диэлектрическое многослойное
|
|
Угол падения
|
45°±3°
|
|
Плоскостность поверхности
|
λ/10
|
|
Параллельность
|
<3”
|
|
Качество поверхности (царапины)
|
10−5
|
|
Чистая апертура
|
80% внешнего диаметра
|
|
Задняя поверхность
|
Полированная
|
Обращаем ваше внимание, что
- Данные о гарантии точности поверхности не предоставляются вместе с изделием. Если вам необходим документ, содержащий данные по точности поверхности, создание таких данных оплачивается дополнительно.
- Для диэлектрического многослойного пленочного покрытия, характеристики отражения волны изменяются в зависимости от поляризационного состояния падающего луча. Скорость отражения поляризации P ниже, чем у поляризации S, и полоса отражения является узкой.
- Коэффициент отражения, указанный в технических характеристиках, представляет собой среднее значение скорости отражения поляризации P и поляризации S.
- Если устройство используется без установки угла падения на 45 градусов, коэффициент отражения может уменьшиться.
- Если изделие не используется на подходящей длине волны, скорость отражения может уменьшиться.
Схема:
На рисунке: задняя поверхность: полированная, угол падения, передняя поверхность: диэлектрическое многослойное покрытие.
Контурный чертеж в мм:
На рисунке: допуск – диаметр φD+0 −0.1,толщина линзы tc±0.1
Данные по точности поверхности (только для ознакомления)
Метод измерения поверхностной точности: измеряется с помощью лазерного интерферометра Zygo
- Длина волны при измерении точности поверхности 632,8 нм
- Гарантированная температура поверхности 23 ° C ± 2 ° C
| Артикул | Длина волны, нм | Диаметр, мм | Толщина, мм | Кэффициент отражения, % | Порог повреждения*, Дж/см² |
|---|
| HTFM-12.7C08-248 |
248 |
12,7 |
8 |
>99,2 |
2 |
| HTFM-25.4C08-248 |
248 |
25,4 |
8 |
>99,2 |
2 |
| HTFM-30C08-248 |
248 |
30 |
8 |
>99,2 |
2 |
| HTFM-50C11-248 |
248 |
50 |
11 |
>99,2 |
2 |
| HTFM-50.8C11-248 |
248 |
50,8 |
11 |
>99,2 |
2 |
| HTFM-12.7C08-266 |
266 |
12,7 |
8 |
>99,2 |
2 |
| HTFM-25.4C08-266 |
266 |
25,4 |
8 |
>99,2 |
2 |
| HTFM-30C08-266 |
266 |
30 |
8 |
>99,2 |
2 |
| HTFM-50C11-266 |
266 |
50 |
11 |
>99,2 |
2 |
| HTFM-50.8C11-266 |
266 |
50,8 |
11 |
>99,2 |
2 |
| HTFM-12.7C08-308 |
308 |
12,7 |
8 |
>99,5 |
2 |
| HTFM-25.4C08-308 |
308 |
25,4 |
8 |
>99,5 |
2 |
| HTFM-30C08-308 |
308 |
30 |
8 |
>99,5 |
2 |
| HTFM-50C11-308 |
308 |
50 |
11 |
>99,5 |
2 |
| HTFM-50.8C11-308 |
308 |
50,8 |
11 |
>99,5 |
2 |
* Длительность лазерного импульса 10 нс, частота повторения 20 Гц
Совместимые оптические крепления: MHG-MP12.7-NL / MHG-MP25-NL, HS25-NL / MHG-MP30-NL, HS30-NL / MHG-MP50-NL / MHG-MP50.8-NL
| Артикул | Длина волны, нм | Диаметр, мм | Толщина, мм | Кэффициент отражения, % | Порог повреждения*, Дж/см² |
|---|
| HTFM-12.7C08-308 |
308 |
12,7 |
8 |
>99,5 |
2 |
| HTFM-25.4C08-308 |
308 |
25,4 |
8 |
>99,5 |
2 |
| HTFM-30C08-308 |
308 |
30 |
8 |
>99,5 |
2 |
| HTFM-50C11-308 |
308 |
50 |
11 |
>99,5 |
2 |
| HTFM-50.8C11-308 |
308 |
50,8 |
11 |
>99,5 |
2 |
| HTFM-12.7C08-355 |
355 |
12,7 |
8 |
>99,5 |
5 |
| HTFM-25.4C08-355 |
355 |
25,4 |
8 |
>99,5 |
5 |
| HTFM-30C08-355 |
355 |
30 |
8 |
>99,5 |
5 |
| HTFM-50C11-355 |
355 |
50 |
11 |
>99,5 |
5 |
| HTFM-50.8C11-355 |
355 |
50,8 |
11 |
>99,5 |
5 |
| HTFM-12.7C08-532 |
532 |
12,7 |
8 |
>99,5 |
7 |
| HTFM-25.4C08-532 |
532 |
25,4 |
8 |
>99,5 |
7 |
| HTFM-30C08-532 |
532 |
30 |
8 |
>99,5 |
7 |
| HTFM-50C11-532 |
532 |
50 |
11 |
>99,5 |
7 |
| HTFM-50.8C11-532 |
532 |
50,8 |
11 |
>99,5 |
7 |
| HTFM-12.7C08-1064 |
1064 |
12,7 |
8 |
>99,5 |
20 |
| HTFM-25.4C08-1064 |
1064 |
25,4 |
8 |
>99,5 |
20 |
| HTFM-30C08-1064 |
1064 |
30 |
8 |
>99,5 |
20 |
| HTFM-50C11-1064 |
1064 |
50 |
11 |
>99,5 |
20 |
| HTFM-50.8C11-1064 |
1064 |
50,8 |
11 |
>99,5 |
20 |
* Длительность лазерного импульса 10 нс, частота повторения 20 Гц
Стандартные данные отражения
R- коэффициент отражения
На рисунке: Р – поляризация, S –поляризация, среднее значение;
Коэффициент передачи в видимом диапазоне ... 80 - 90%
