Лазерные диоды Eblana Photonics EP1550-0-NLW-200 kГц работают на длине волны 1550 нм. Лазерный диод EP1550-0-NLW-200 kГц генерирует стабильное излучение высокой точности с очень узкой шириной излучения. Компания Eblana Photonics производит лазерные диоды по своей запатентованной технологии DM-technology, благодаря которой возможно перестраивать длину волны лазерного диода с точностью до 2 нм. Применяемые технологии позволяют достигать одномодового излучения в узком диапазоне и высокого коэффициента подавления боковых мод.

График 1. Спектр излучения лазерного диода при температуре 25°С

1550nm dfb nlwh laser spectrum
Мощность, дБ
Длина волны, нм

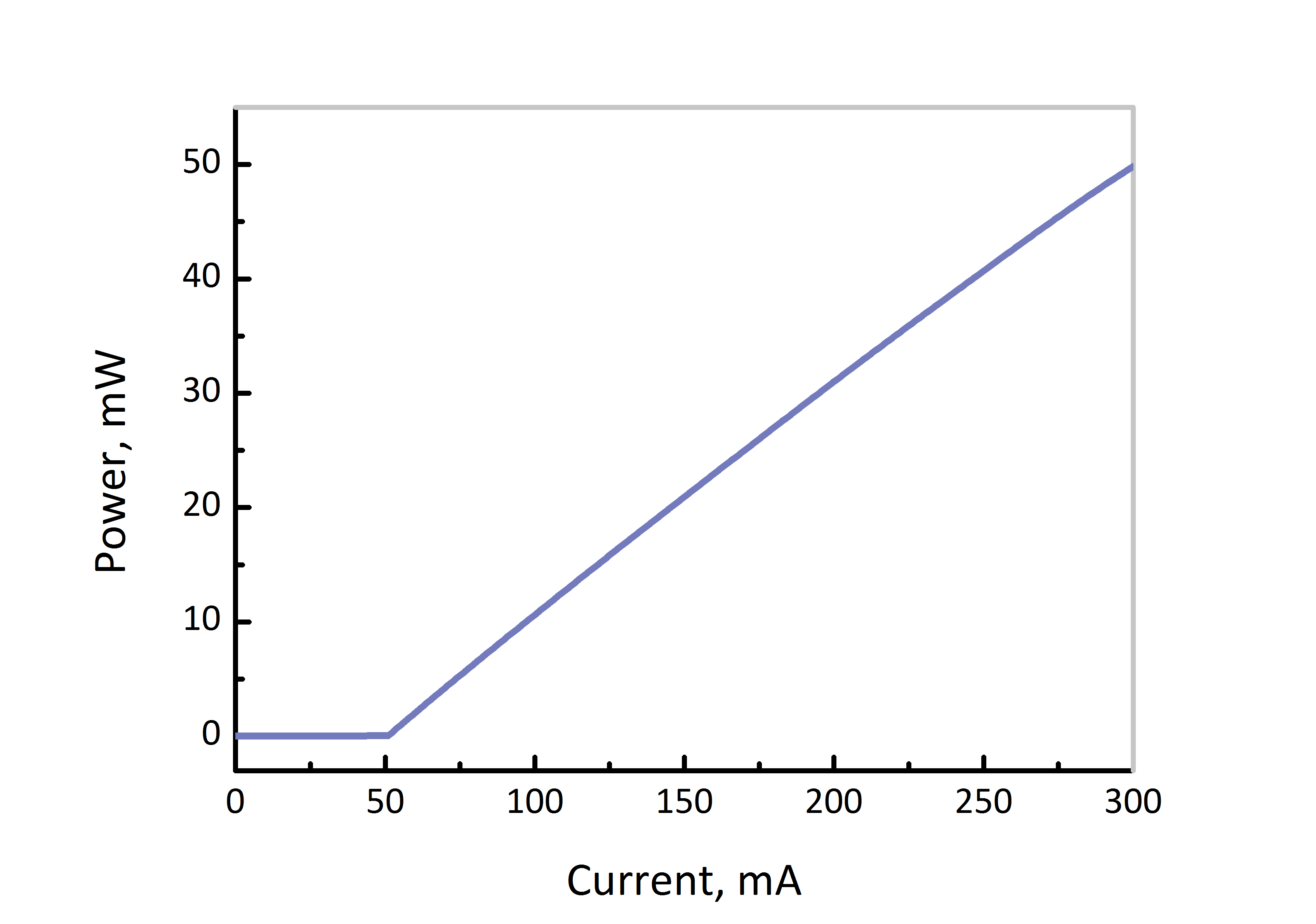

График 2. Выходная мощность лазерного излучения как функция от величины тока

1550nm dfb nlwh laser power
Мощность, мВт
Ток, мА

ЭЛЕКТРО-ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛАЗЕРНОГО ДИОДА (Т=25°С)

Параметры	Обозначение	Мин. значение	Сред. значение	Макс. значение	Ед. измерения
Диапазон длин волн	λ	1548	1550	1552	нм
Допуск по длине волны	λspec	Λ-1	Λ	Λ+1	нм
Коэффициент подавления боковых мод	SMSR	30	40	-	дБ
Пороговый ток	Ith	-	20	25	мА
Выходная мощность в волокне	Pf	-	40	-	мВт
Ширина линии излучения	Δf	-	200	-	кГц
Коэффициент температурной подстройки	Tλ	0,07	0,1	-	нм/°С
Коэффициент токовой подстройки	Iλ	10	15	-	пм/°С
Дифференциальный КПД	SE	0,05	0,1	-	мВт/мА
Сопротивление термистора	RT	9,5	10	10,5	кОм
Температурный коэффициент термистора	C	-	-4,4	-	%/°С

МАКСИМАЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ

Параметры	Обозначение	Мин. значение	Макс. значение	Ед. измерения
Рабочий ток	If	-	120	мА
Рабочее напряжение	Vf	-	2	В
Ток элемента Пельтье	ITEC	-	1,2	А
Обратное напряжение лазерного диода	Vr	-	2	В
Обратное напряжение фотодиода	Vrev	-	20	В
Температура корпуса	TCase	-20	65	°С
Температура чипа подкачки	TSub	0	50	°С
Температура хранения	Tstorage	-40	85	°С

КОРПУС

Лазерные диоды EP1550-0-NLW-100 kГц выпускаются в 14-пиновом корпусе тип «Бабочка»

Срок поставки: 20 дней

Модель	Корпус	Цена	Количество	Купить
EP1550-0-NLW-200 kГц	14-Pin Butterfly	По запросу
