Лазерные диоды Eblana Photonics EP1538-DM-B работают на длине волны 1538 нм. Лазерный диод EP1538-DM-B генерирует стабильное излучение высокой точности с очень узкой шириной излучения. Компания Eblana Photonics производит лазерные диоды по своей запатентованной технологии DM-technology, благодаря которой возможно перестраивать длину волны лазерного диода с точностью до 2 нм. Применяемые технологии позволяют достигать одномодового излучения в узком диапазоне и высокого коэффициента подавления боковых мод.

График 1. Спектр излучения лазерного диода при температуре 25°С

Мощность, дБ
Длина волны, нм

График 2. Выходная мощность лазерного излучения как функция от величины тока

Мощность, мВт
Ток, мА

ЭЛЕКТРО-ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛАЗЕРНОГО ДИОДА (Т=25°С)

Параметры	Обозначение	Мин. значение	Сред. значение	Макс. значение	Ед. измерения
Диапазон длин волн	λ	-	1538	-	нм
Допуск по длине волны	λspec	Λ-1	Λ	Λ+1	нм
Коэффициент подавления боковых мод	SMSR	30	40	-	дБ
Пороговый ток	Ith	-	12	20	мА
Выходная мощность в волокне	Pf	4	8	-	мВт
Ширина линии излучения	Δf	-	-	2	кГц
Коэффициент температурной подстройки	Tλ	0,07	0,1	-	нм/°С
Коэффициент токовой подстройки	Iλ	8	12	-	пм/°С
Дифференциальный КПД	SE	0,06	0,12	-	мВт/мА
Сопротивление термистора	RT	9,5	10	10,5	кОм
Температурный коэффициент термистора	C	-	-4,4	-	%/°С

МАКСИМАЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ

Параметры	Обозначение	Мин. значение	Макс. значение	Ед. измерения
Рабочий ток	If	-	120	мА
Рабочее напряжение	Vf	-	2	В
Ток элемента Пельтье	ITEC	-	1,2	А
Обратное напряжение лазерного диода	Vr	-	2	В
Обратное напряжение фотодиода	Vrev	-	20	В
Температура корпуса	TCase	-20	65	°С
Температура чипа подкачки	TSub	0	50	°С
Температура хранения	Tstorage	-40	85	°С

КОРПУС

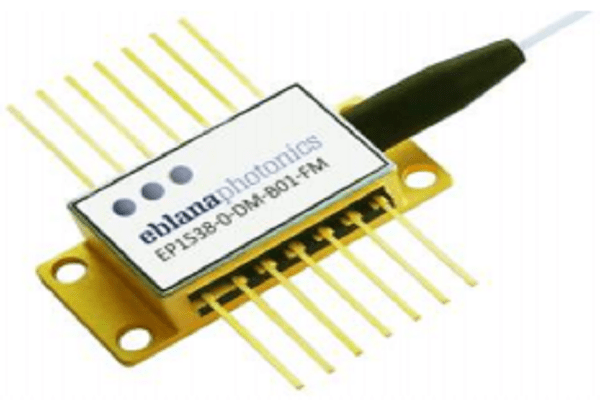

Лазерные диоды EP1538-DM-B выпускаются в 14-пиновом корпусе тип «Бабочка»

Техническая документация

Срок поставки: 20 дней

Модель	Корпус	Цена	Количество	Купить
EP1538-DM-B	14-Pin Butterfly	По запросу
