- Точное позиционирование оптических компонентовв системе линзовых втулок SM1；
- Оптические компоненты диаметром 1 дюйм могут устанавливаться с невращающимся механизмом и максимальной толщиной 10,7 мм；
- Внутренняя и наружная резьба SM1 (1.035”-40)；
- Поставляется с 1 стопорным кольцом CSK3；
Телескопическая втулка SM-Z4 может обеспечивать линейный ход 4,1 мм. Конструкция без вращения позволяет спиральному механизму перемещать передний корпус объектива взад и вперед без каких-либо вращательных движений, предотвращая вращение оптических компонентов, линз объектива или установленных в них втулок для линз во время перемещения.
|
модель
|
SM-Z4
|
|
стандарт
|
Ø41.7*25.7 мм
|
|
Максимальный ход
|
линейный ход 4,1 мм
|
|
Установочная толщина
|
Ø1 дюйм, оптический элемент толщиной ≤10,7 мм
|
|
Тип резьбы
|
Резьба SM1 (1.035”-40)
|
|
вес
|
72,9 г
|
|
материал
|
Алюминиевый сплав + нержавеющая сталь
|
Техническое описание:
Телескопическая втулка SM-Z4 может обеспечивать линейный ход 4,1 мм. Ее конструкция с невращающимся механизмом перемещения позволяет спиральному механизму перемещать корпус передней линзы вперед и назад без какого-либо вращательного движения, предотвращая вращение оптических компонентов, линз объектива или линзовых гильз, установленных в нем, во время перемещения. Эта высокоточная (0,5 мм/об/мин) подвижная телескопическая втулка позволяет точно контролировать расстояние до оптического элемента перед его установкой в систему.

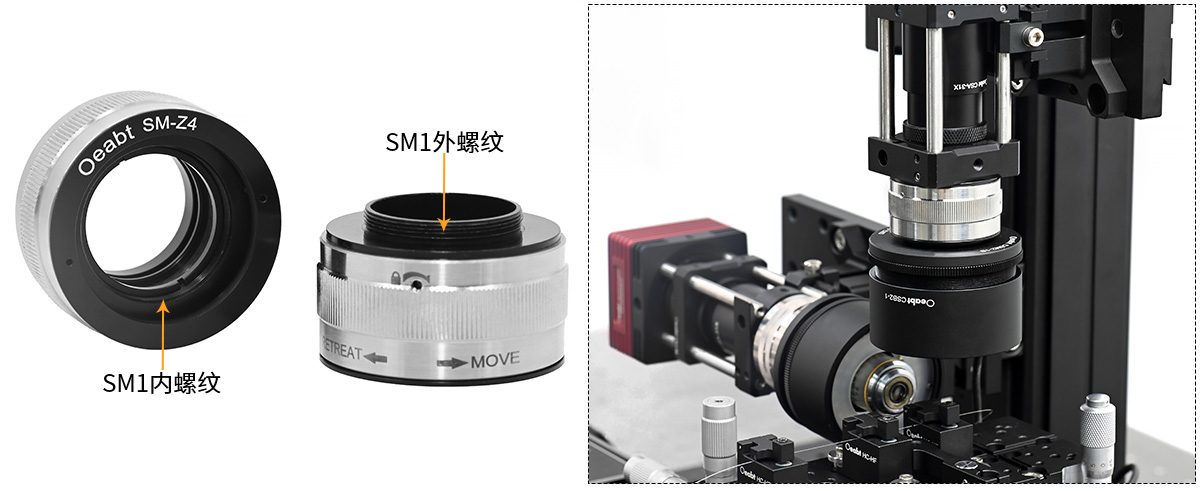

Внутренняя и наружная резьба телескопической втулки выполнены с резьбой SM1 (1,035”-40), внешняя резьба используется для соединения и фиксации, а внутренняя резьба используется для перемещения. Во время работы сначала установите оптический элемент диаметром 1 дюйм (толщина≤10,7 мм) в телескопическую втулку, а затем закрепите втулку с помощью узла внутренней резьбы SM1. Для точного определения местоположения оптического элемента можно использовать скручивание наружного кольца SM-Z4.С помощью адаптера RMS объектив микроскопа также может быть подключен к системе оптической машины для точного позиционирования.

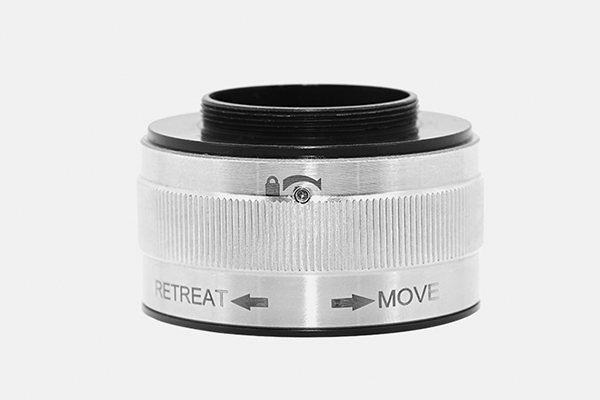

На внешнем кольце выгравированы лазером легко узнаваемые стрелки, указывающие “ОТСТУПИТЬ” и “ПЕРЕМЕСТИТЬСЯ”. После достижения нужного положения с помощью шестигранного ключа диаметром 0,9 мм затяните крепежные винты на корпусе, чтобы зафиксировать положение.

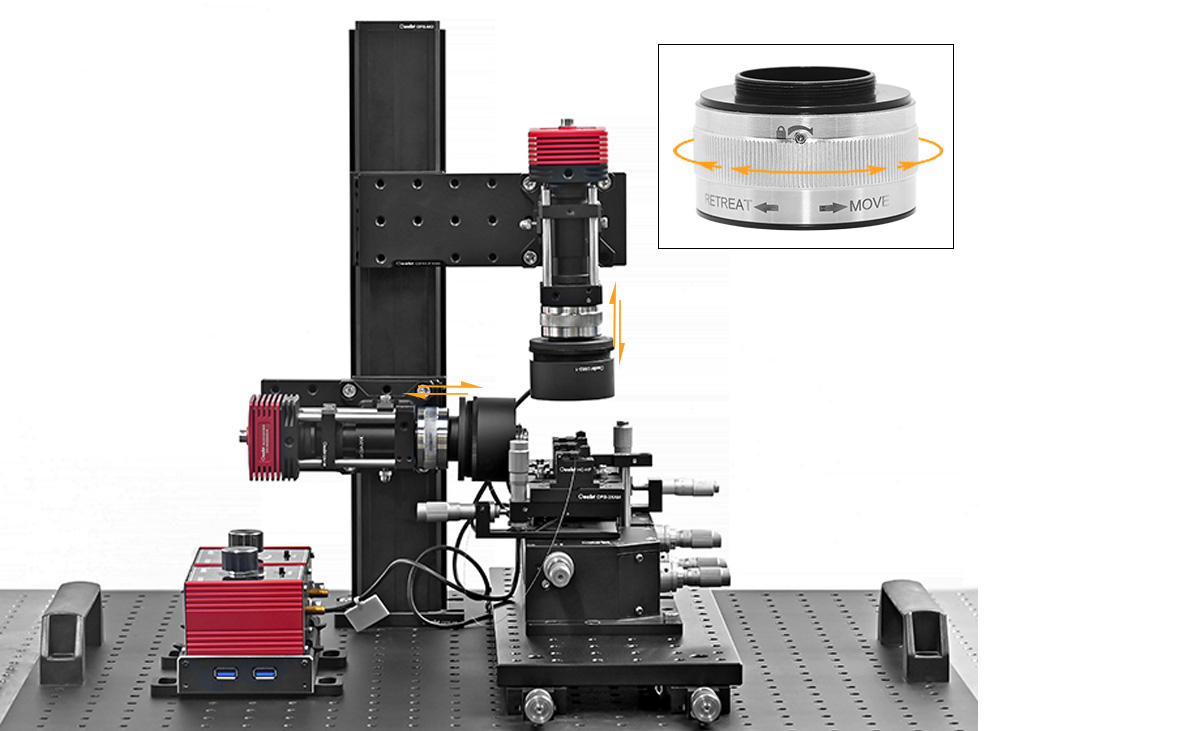

Сборка:

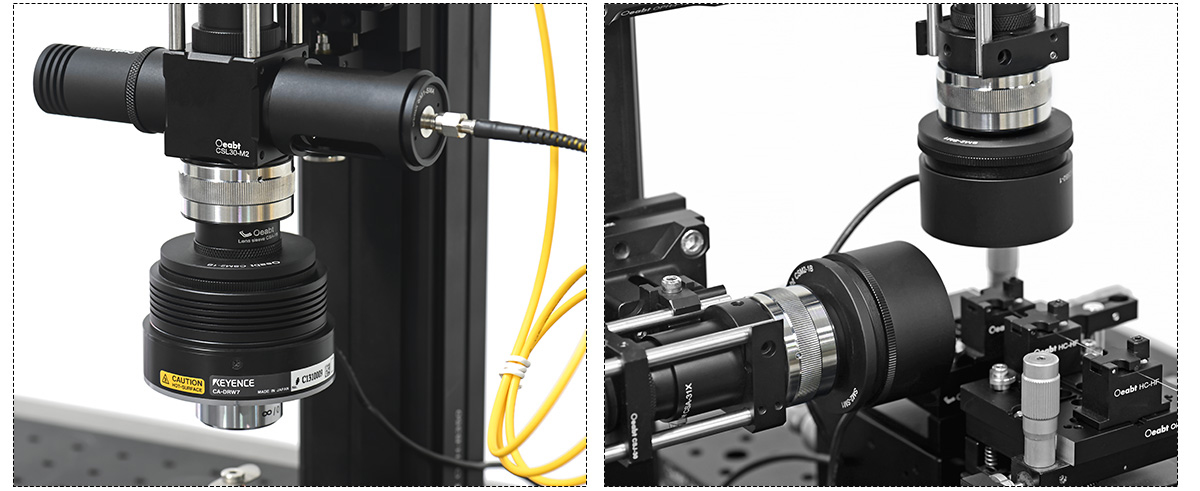

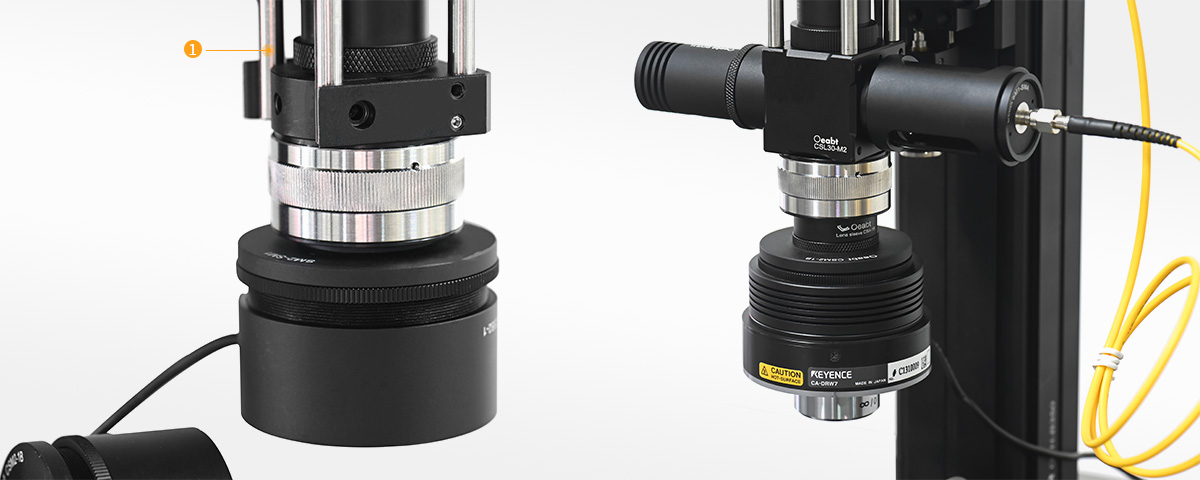

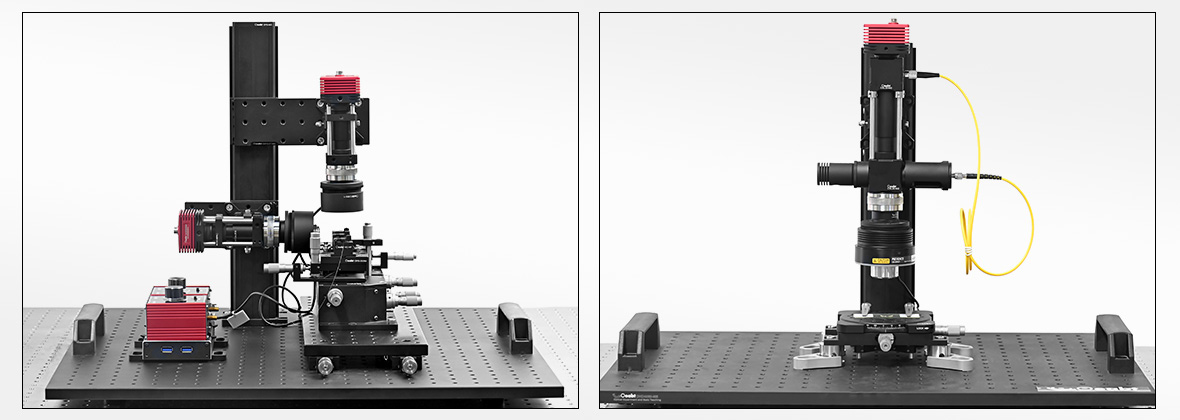

Пример применения:
Модель SM-Z4
Стандарт: Ø41.7*25.7 мм
Описание продукта: возможна установка оптики диаметром 1 дюйм толщиной до 10,7 мм
