- Непрерывно вращающаяся на 360 ° вращающаяся монтажная рама；
- Могут быть установлены оптические компоненты диаметром 1 дюйм с максимальной толщиной 11,5 мм；
- Циферблат на 360° с индексом 2°; нулевая шкала с индексом 1°；
- Легко определить точное положение шкалы на опорной плите, а непосредственно под ней имеется шкала курсора в 5 угловых минут для точной настройки угла наклона.；
- Зафиксируйте вращение с помощью крепежных винтов；

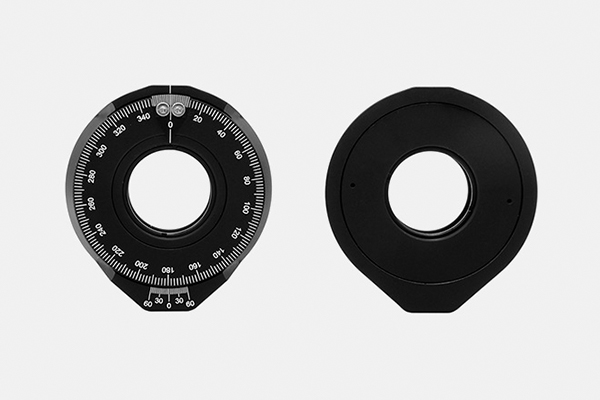

SM-RP1 представляет собой запирающуюся непрерывно вращающуюся монтажную раму. Роликовый диск монтажной рамы может непрерывно поворачиваться на 360° и имеет указатель 2°. Чтобы облегчить дополнительное выравнивание, отметка нулевой отметки проходит до внешнего края отверстия для винта SM1 с точностью до 1 °.В то же время на нижней пластине выгравирована шкала курсора с индексом 5 угловых минут.Центральное отверстие имеет внутреннюю резьбу SM1 (1,035” -40), на которую можно устанавливать оптические компоненты диаметром 1 дюйм толщиной до 11,5 мм, а также другие компоненты с резьбой SM1.
|
модель
|
SM-RP1
|
|
стандарт
|
Ø53.2*62,5 мм
|
|
Индексация шкалы
|
Циферблат: 360 °, индексация 2 °; выравнивание по нулевому градусу: индексация 1 °; шкала курсора: 5 угловых минут;
|
|
Центральное отверстие
|
Внутренняя резьба SM1 (1.035”-40)
|
|
Тип резьбы
|
Отверстие для винта M4
|
|
вес
|
95,2 г
|
|
материал
|
алюминиевый сплав 7075
|
Техничесоке описание:

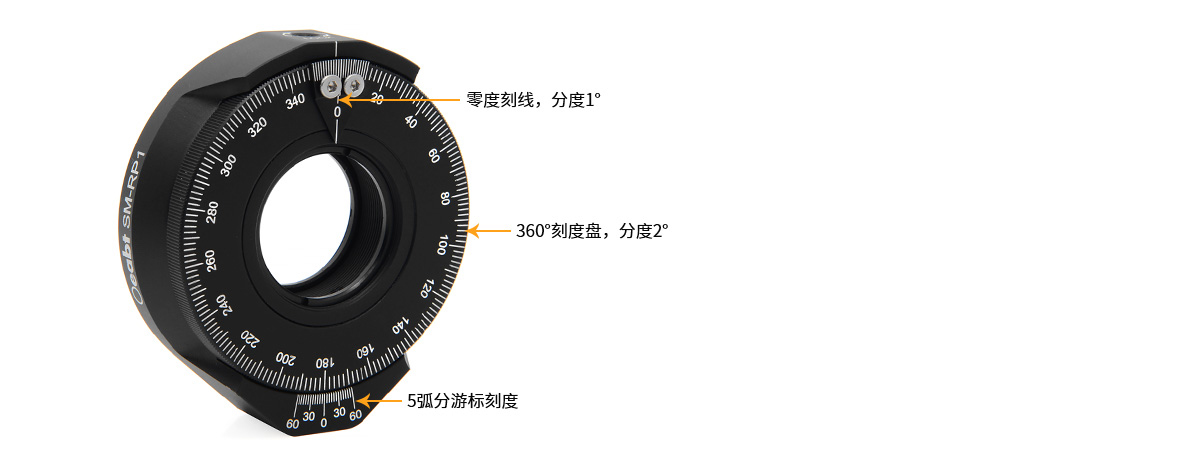

SM-RP1 представляет собой запирающуюся непрерывно вращающуюся монтажную раму, а поворотный диск монтажной рамы может непрерывно поворачиваться на 360 ° и индексироваться на 2°.Чтобы облегчить дополнительное выравнивание, отметка нулевой шкалы проходит до внешнего края отверстия для винта SM1 с точностью до 1°.В то же время на нижней пластине выгравирована шкала курсора с индексом в 5 угловых минут.Легко точно повторить позиционирование и точную настройку угла наклона. Крепежный винт в верхней части затягивается шестигранным ключом диаметром 2,0 мм для фиксации поворота монтажного гнезда.

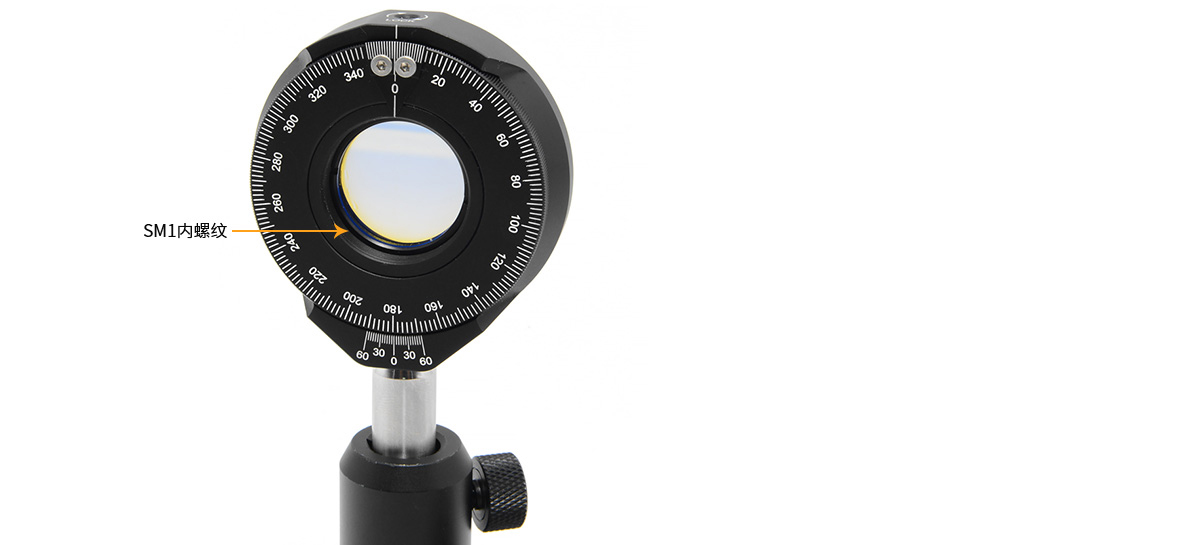

Центральное отверстие имеет внутреннюю резьбу SM1 (1,035”-40), которая позволяет устанавливать оптические компоненты диаметром 1 дюйм толщиной до 11,5 мм, а также другие компоненты с резьбой SM1.Через входящие в комплект 2 неподвижных оптических элемента.
В нижней части монтажной рамы имеются отверстия для винтов M4 глубиной 6,5 мм. Удлинительный стержень может быть установлен и применен для создания свободного пространства.

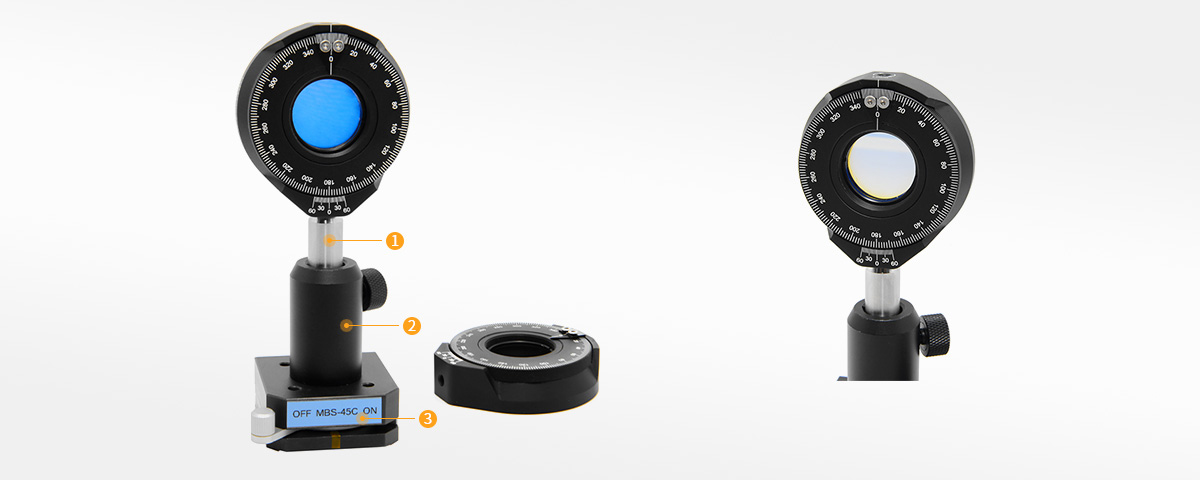

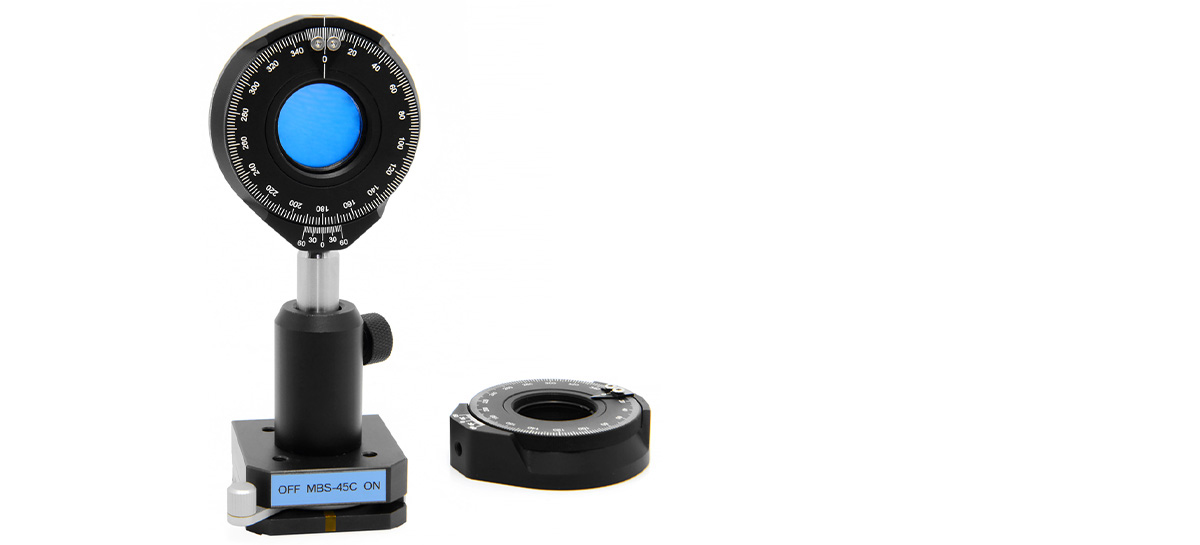

Сборка:

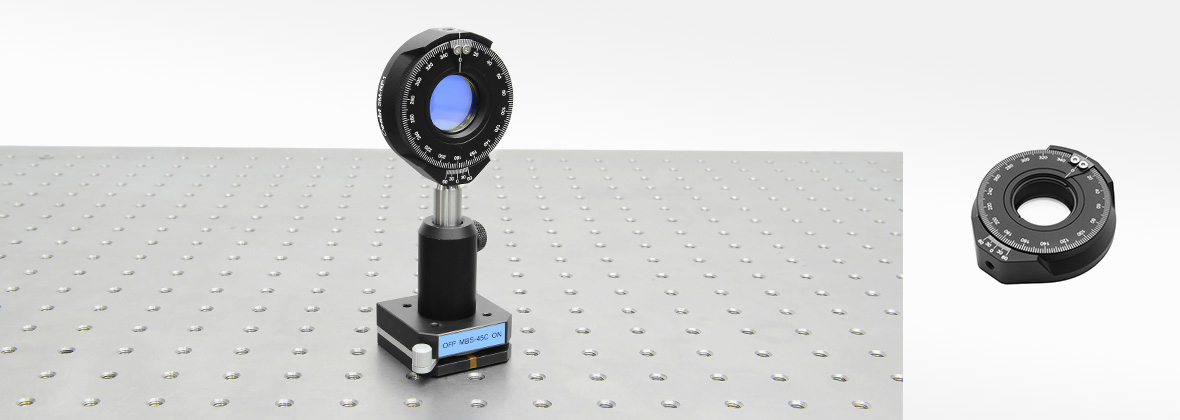

Пример применения:
Модель SM-RP1
Стандарт: Ø53.2*62,5 мм
Описание продукта: индексация шкалы: Циферблат: 360°, индексация 2°; Выравнивание по нулевому градусу: индексация 1 °; шкала курсора: 5 угловых минут;
