• Монтажная пластина с наклонной поверхностью монтажного отверстия под углом 45° или 90°；
• Конструкция треугольного поперечного сечения может быть собрана прочнее и стабильнее；
• допуск по углу наклона ±30 угловых минут；
• плоскостность 0,05 мм；
• Подходит для изготовления аксессуаров для сцены с трехосным перемещением；

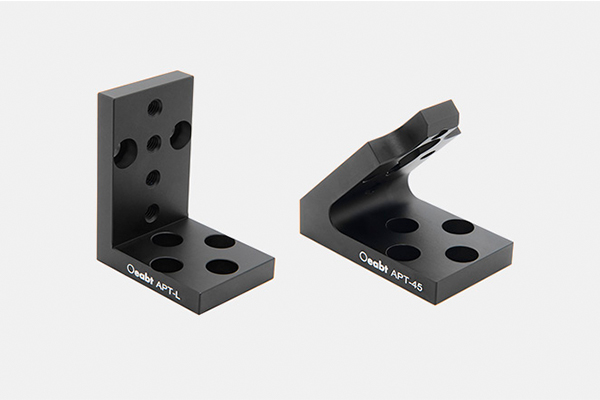

Угловые кронштейны являются идеальным решением для создания стабильной трехмерной конструкции оптического станка. Они имеют встроенную алюминиевую конструкцию, а угловые кронштейны имеют плоскость монтажного отверстия 45° или 90°.

Техническое описание:

Угловые кронштейны являются идеальным решением для создания стабильной трехмерной конструкции оптического станка. Они имеют интегрированную алюминиевую конструкцию. Угловые кронштейны имеют плоскость монтажного отверстия под углом 45 ° или 90 °. Положения отверстий M6 в столешнице можно комбинировать друг с другом, чтобы обеспечить стабильную композитную угловую опору, который может обеспечить грубую подъемную платформу с превосходной жесткостью.

Угол наклона этих высокожестких кронштейнов может быть задан с точностью до ±30 угловых минут, что подходит для изготовления длинноходной трехосевой группы ступеней линейного перемещения с использованием ступени ручного перемещения., или для точной установки небольших оптических макетных плат и компонентов.

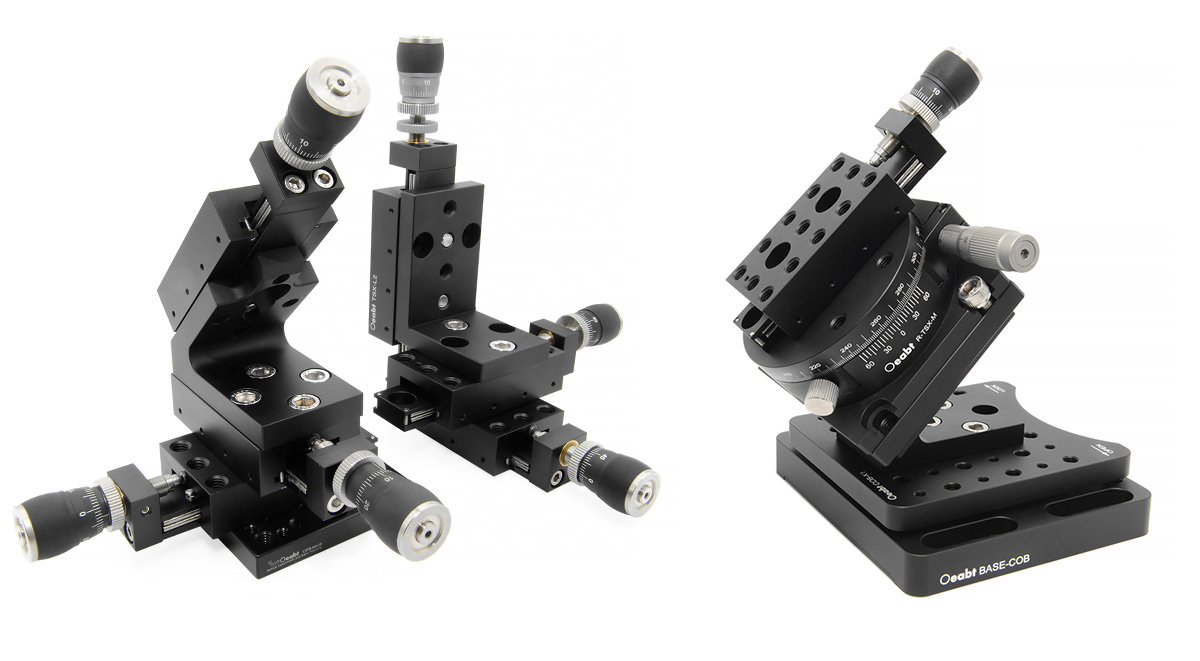

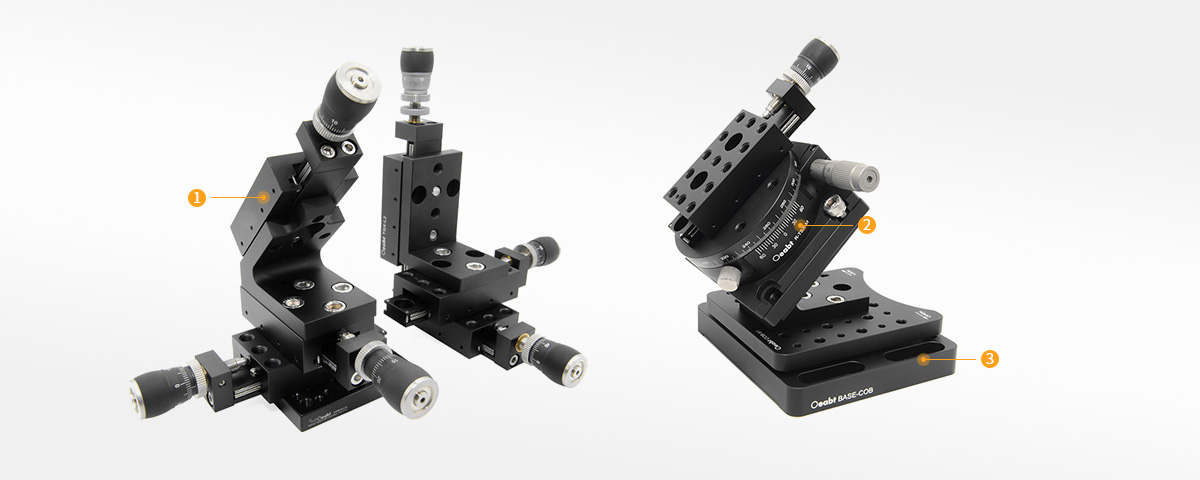

Сборка:

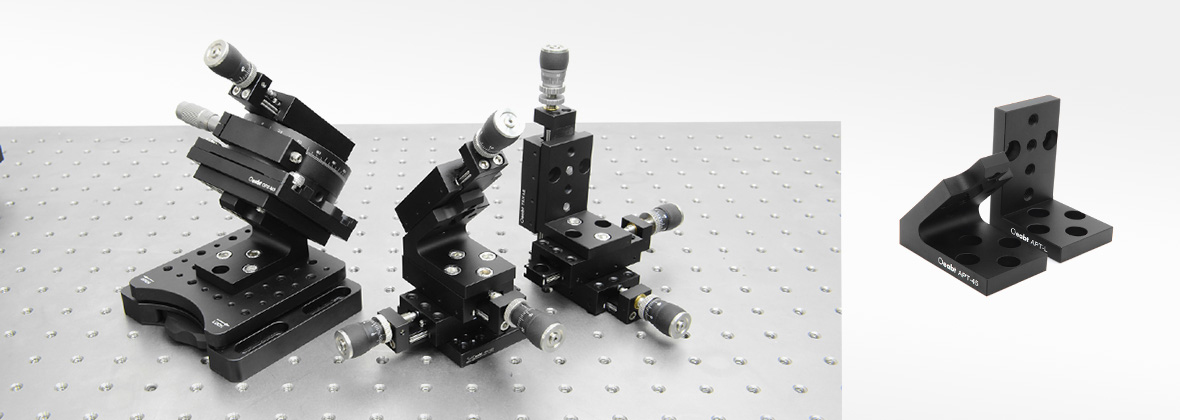

Пример применения:

Модель APT-L

Стандарт: 48.0*36.0*60.0 мм

Описание продукта: установочный стол: 60,0 * 36,0 мм;

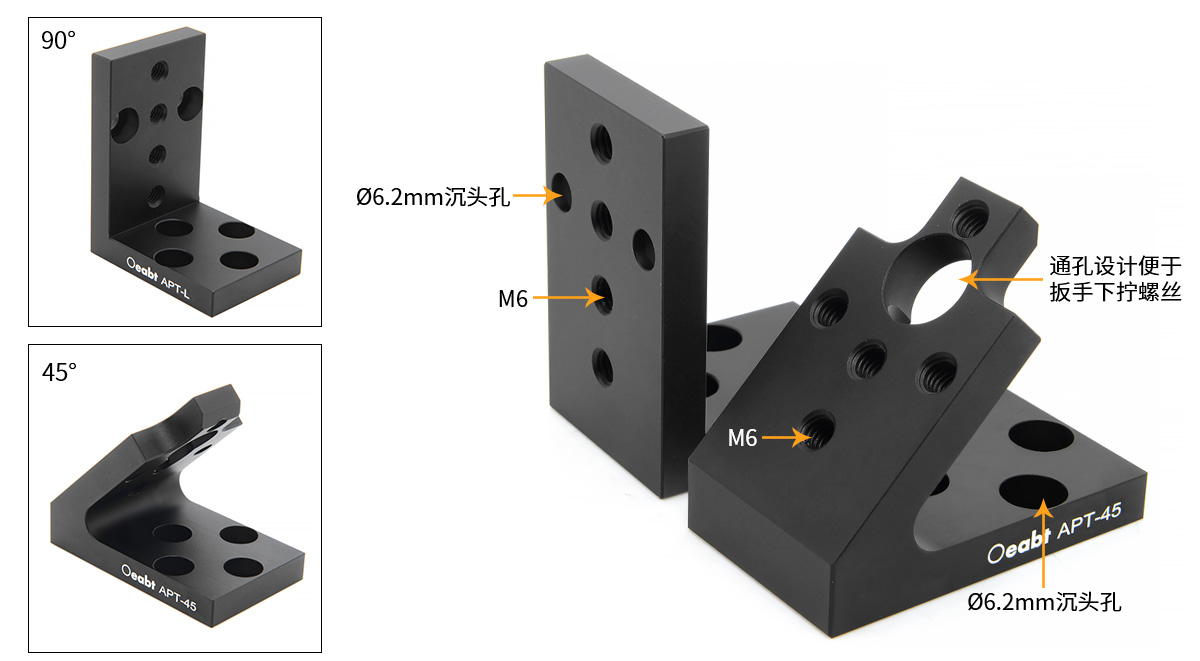

тип резьбы: 4 отверстия для винтов M6, 6 отверстий для потайной головки Ø6,2 мм;

Модель APT-45

Стандарт: 60.0*36.0*53.0 мм

Описание продукта: установочный стол: 57,0 * 36,0 мм;
тип резьбы: 5 отверстий для винтов M6, 4 отверстия для потайной головки Ø6,2 мм;
