Встроенный малогабаритный прямоугольный адаптер；
- Отклонение параллельности и вертикальности составляет ±0,05 мм；
- Подходит для изготовления аксессуаров для сцены с трехосным перемещением；
- Резьбовые отверстия M6 со стандартным шагом；
Переходник под прямым углом подходит для установки оптико-механических деталей вертикально под углом 90° относительно оптической платформы, макетной платы или рабочей поверхности, что помогает сформировать стабильную трехмерную сборку оптического станка.
|

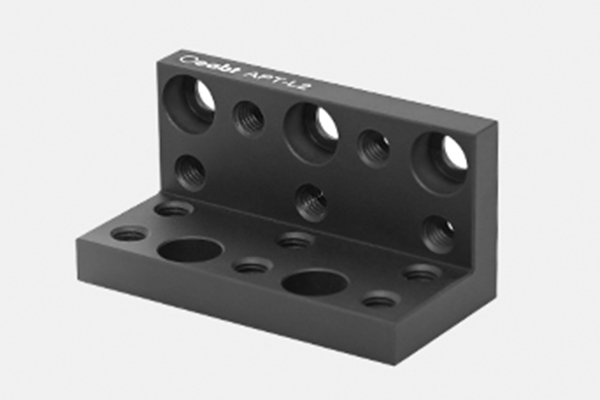

модель
|
APT-L2
|
|
стандарт
|
64.0*32.1*32.1 мм
|
|
Тип отверстия для винта
|
Передняя панель: M6 * 5 мест, M6 * 3 места (потайное отверстие)；
Нижняя панель: M6 *6, M6 *2 (потайное отверстие)；
|
|
вес
|
62,6 г
|
|
материал
|
|
Техническое описание:
Прямоугольный адаптер подходит для установки оптико-механических деталей вертикально под углом 90° относительно оптической платформы, макетной платы или рабочей поверхности, что помогает сформировать устойчивую трехмерную оптическую машину в сборе.APT-L2 больше подходит для небольших по объему компонентов, которые будут использоваться в компактном пространстве.
Две поверхностные пластины этой прямоугольной пластины, расположенной под углом 90° к оптической платформе, имеют отверстия для винтов и массивы отверстий с потайной головкой со стандартным шагом M6 для установки на оптическую платформу или рабочую поверхность.

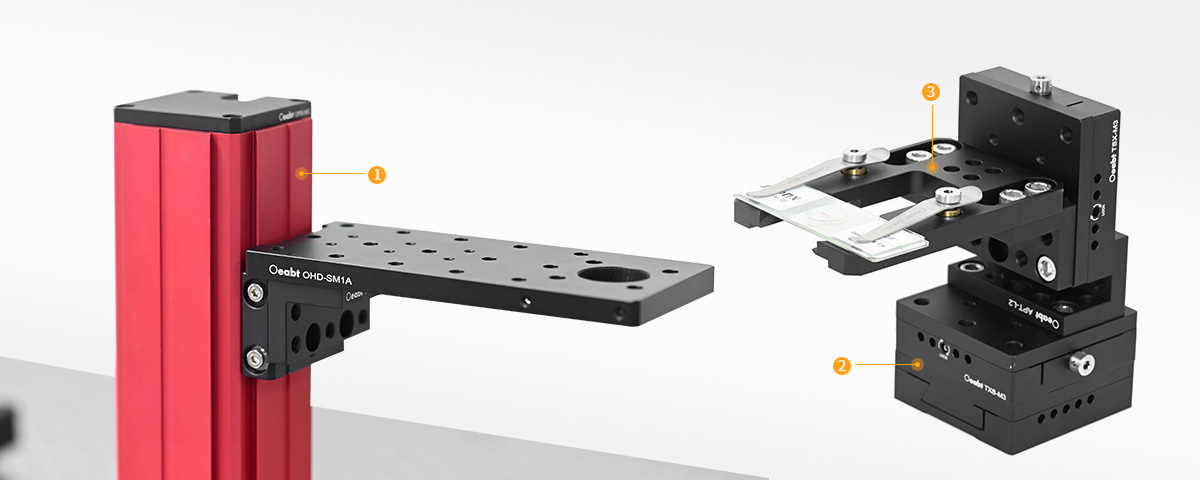

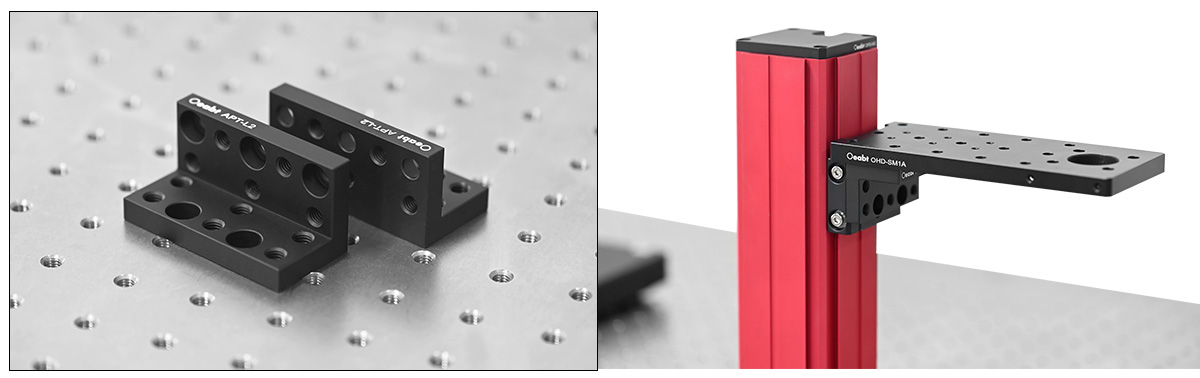

Сборка:

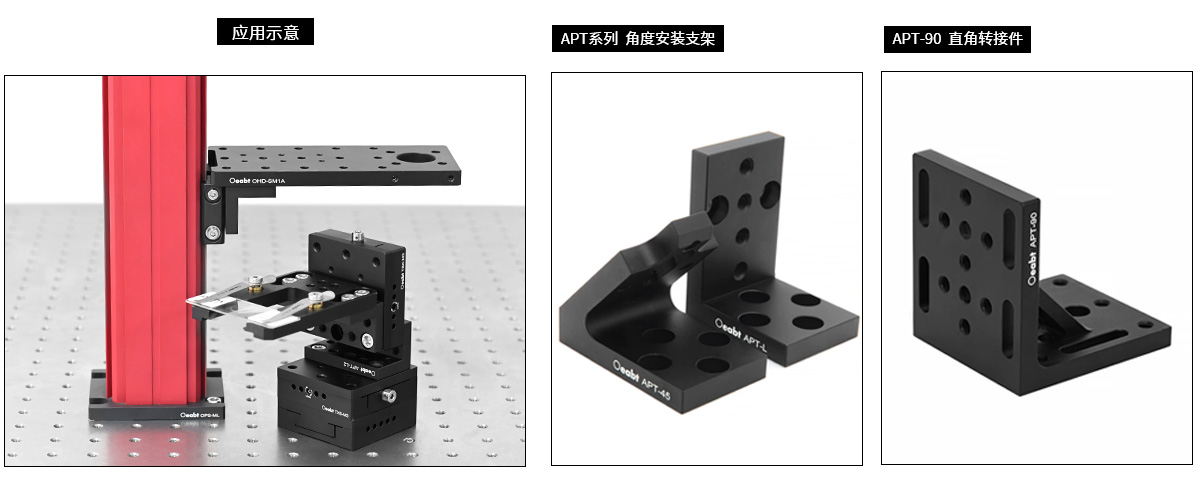

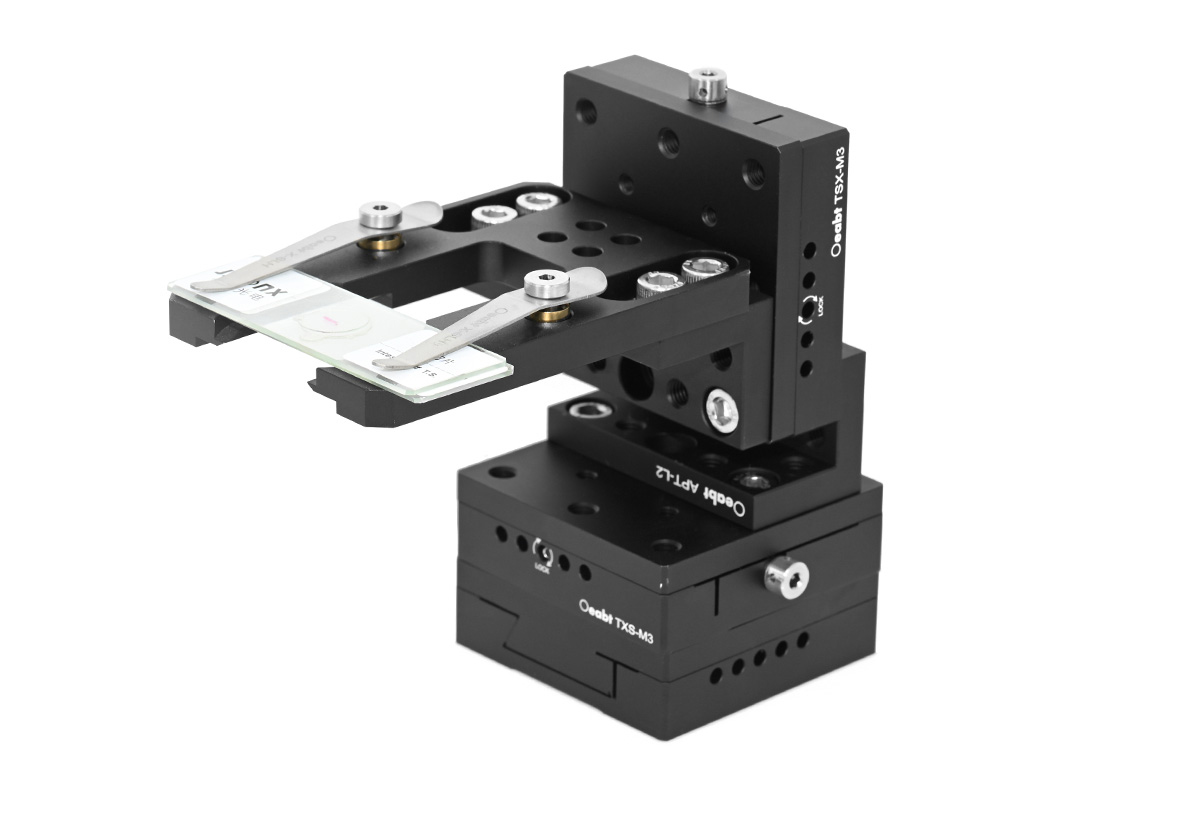

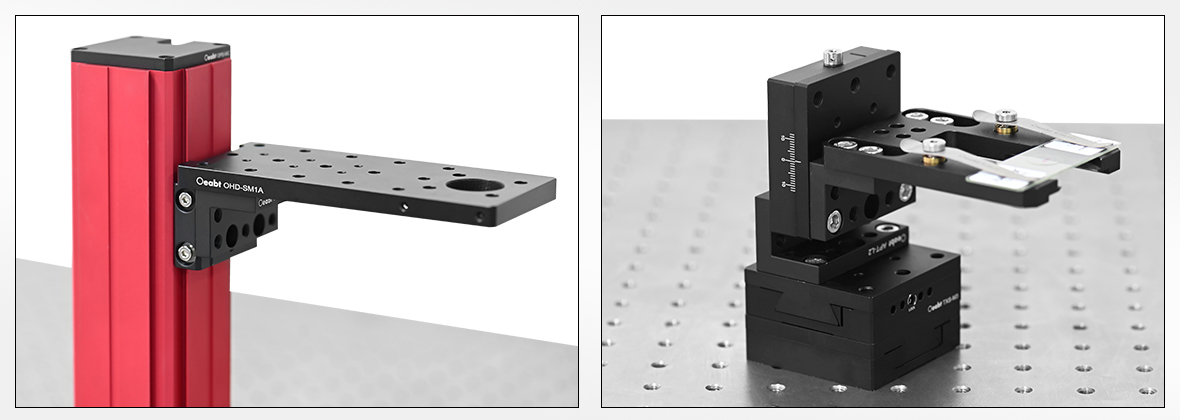

Пример применения:
Модель APT-L2
Стандарт: 64.0*32.1*32.1 мм
Описание продукта: отклонение от параллельности и вертикали ±0,05 мм;
передняя панель: M6*5, M6 *3 (потайное отверстие);
нижняя панель: M6*6, M6 *2 (потайное отверстие)
