- Отрегулируйте дискретное или непрерывное перемещение на 180 °；
- Увеличение угла наклона на 15°, 13 прерывистых переключений положения；
- Съемный фиксирующий штифт, используемый для фиксации углового положения в 13 местах；
- Общий диапазон регулировки составляет 180 °, который фиксируется затяжкой шестигранных винтов；
- Массив монтажных отверстий платформы M6；

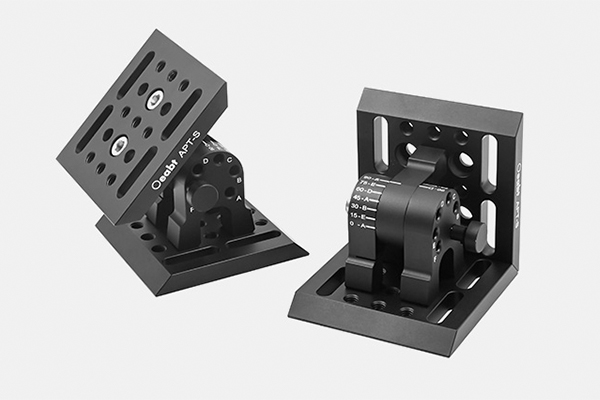

Кронштейн для переключения угла наклона APT-S имеет диапазон регулировки 180°. Он может фиксировать монтажную платформу в 13 прерывистых положениях, при этом увеличение угла между каждым положением составляет 15°.С помощью прилагаемого крепежного штифта кронштейн можно легко зафиксировать под определенным углом.
|
модель
|
Квартира-С
|
|
стандарт
|
75.3*75.3*73.2 мм
|
|
Отрегулируйте угол наклона
|
0~ 180°, переключение угла наклона с шагом 15°
|
|
Тип отверстия для винта
|
Верхняя пластина: M6* 9 мест, M6* 4 места (потайное отверстие), Ø6,1*20 мм * 4 места (сквозной паз)
Опорная плита: M6* 11 мест, Ø6,1*20 мм * 4 места (сквозной паз)
|
|
вес
|
298,3г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

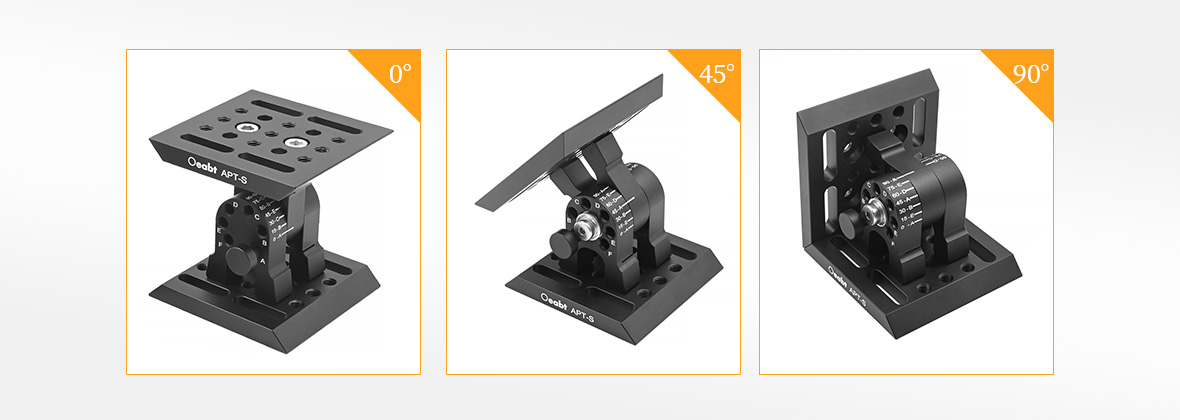

Кронштейн для переключения угла наклона APT-S имеет диапазон регулировки 180°. Он может фиксировать монтажную платформу в 13 различных положениях, а приращение угла между каждым положением составляет 15°.С помощью прилагаемого крепежного штифта кронштейн можно легко зафиксировать под определенным углом. Такая конструкция позволяет кронштейну удовлетворять требованиям позиционирования и фиксации в различных сценариях применения, обеспечивая большую гибкость и точность.

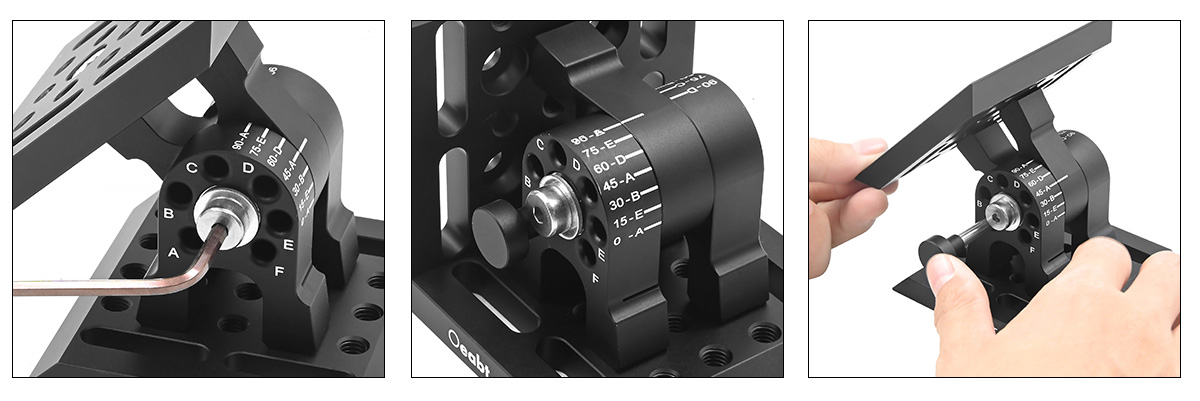

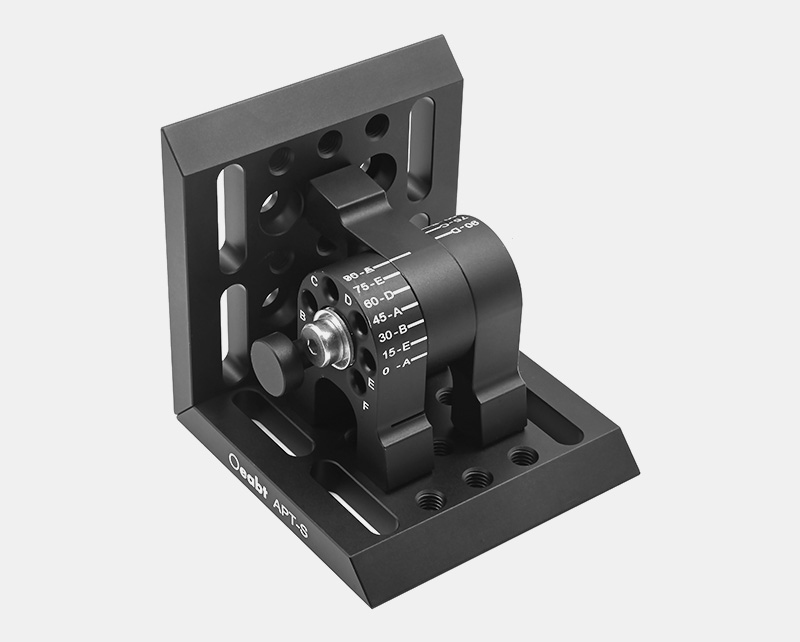

Метка на посадочном месте используется для указания возможного углового положения, и каждое угловое положение имеет соответствующую буквенную маркировку, помогающую пользователю определить правильное положение паза.

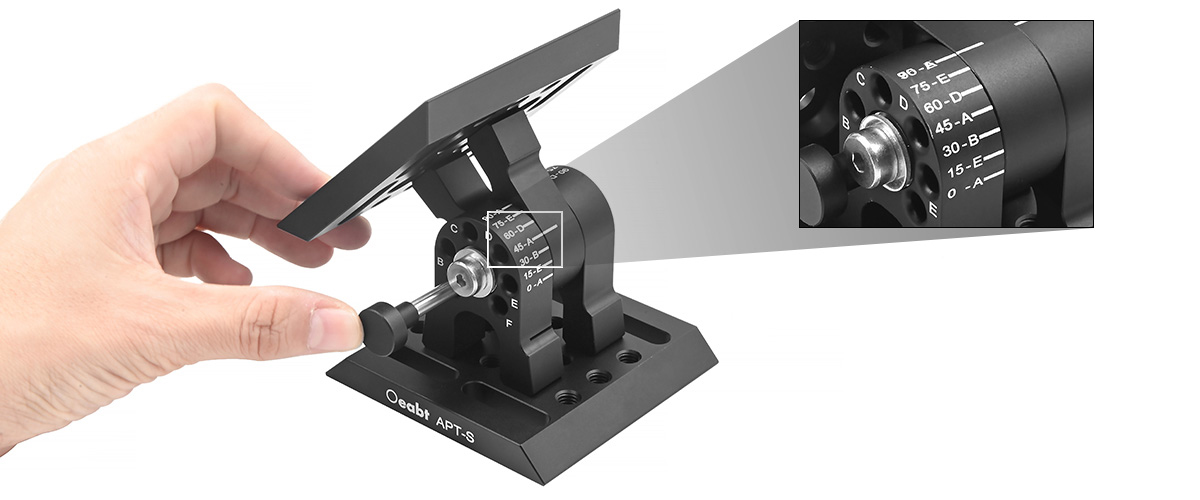

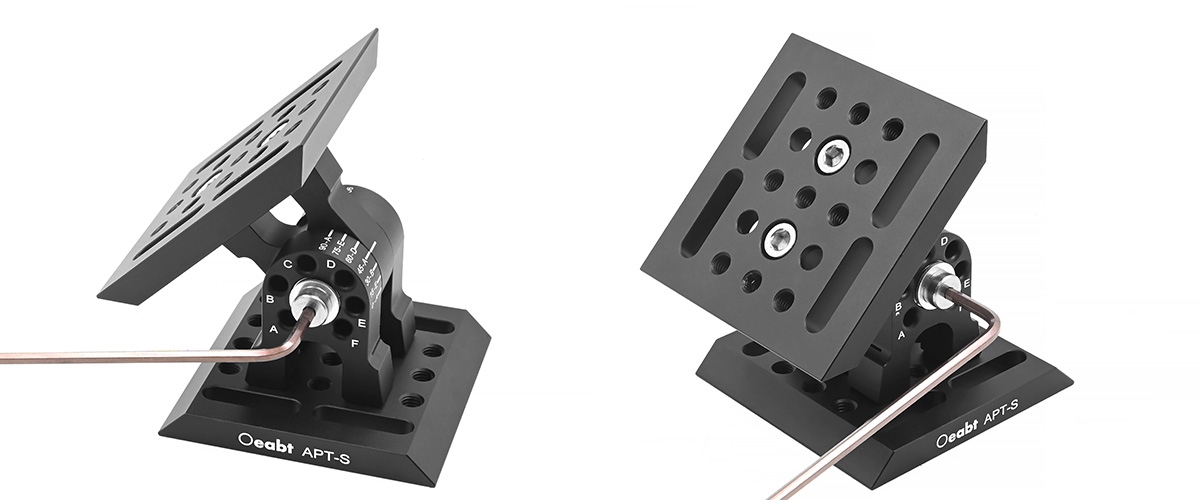

Если вам нужно изменить угол между двумя пластинами, сначала с помощью гаечного ключа диаметром 3 мм слегка ослабьте шестигранный стопорный винт на посадочном месте и отсоедините крепежный штифт. Затем поверните верхнюю пластину так, чтобы белая выгравированная линия на оси сдвига верхней пластины совпала с требуемой отметкой угла на неподвижной оси нижней пластины, и вставьте фиксирующий штифт в паз, соответствующий букве, отмеченной в скобках рядом с положением угла. Наконец, затяните шестигранные стопорные винты, чтобы полностью зафиксировать положение платформы.
В дополнение к использованию крепежных штифтов для фиксации в 13 различных положениях, платформу также можно зафиксировать под любым углом, затянув шестигранные стопорные винты. Примечание: поскольку нет опоры для фиксированных штифтов, грузоподъемность будет ограничена. Пожалуйста, убедитесь, что нагрузка не превышает 2 кг, чтобы избежать повреждения или нестабильности.
Верхняя и нижняя пластины углового кронштейна содержат отверстия и канавки матрицы M6, что позволяет пользователям выбирать подходящее место и способ установки устройства оптической машины в соответствии с их потребностями.

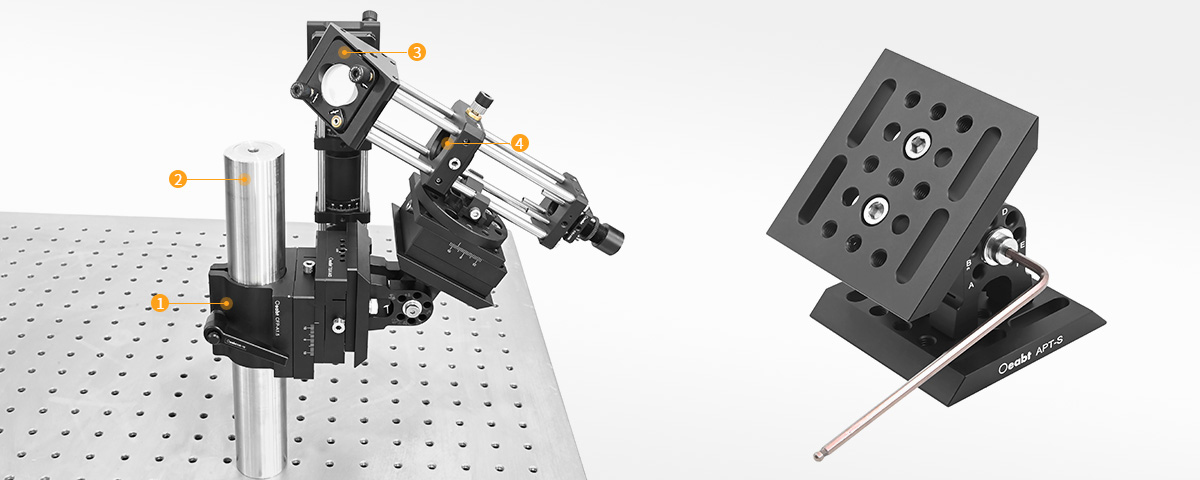

Сборка:

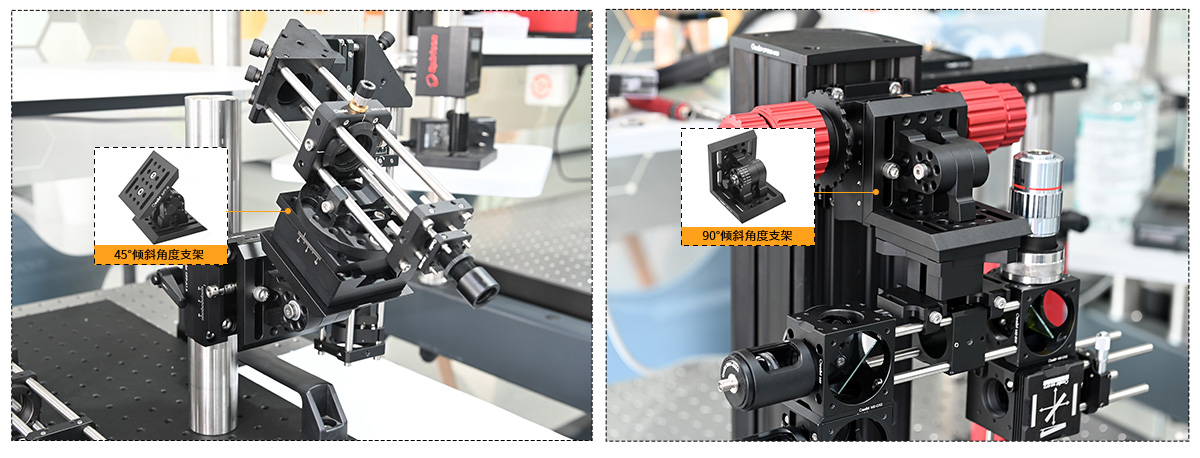

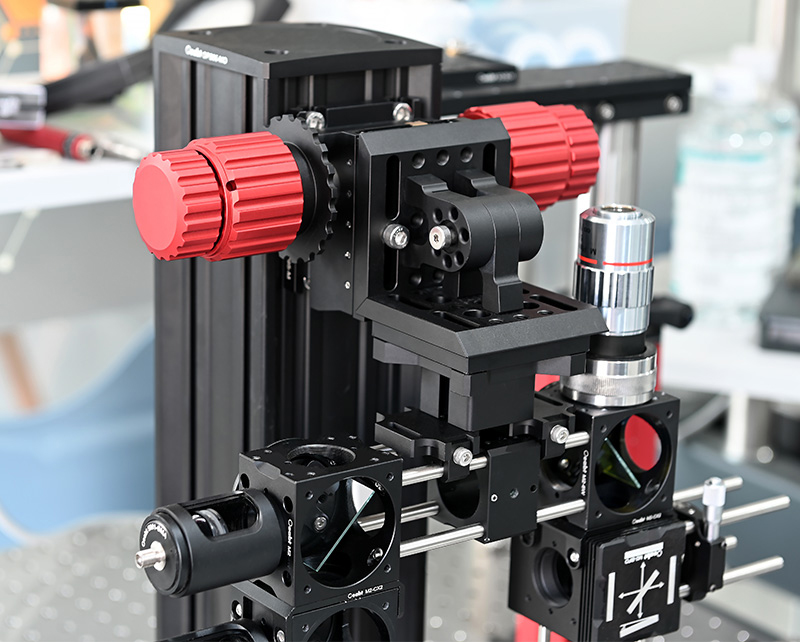

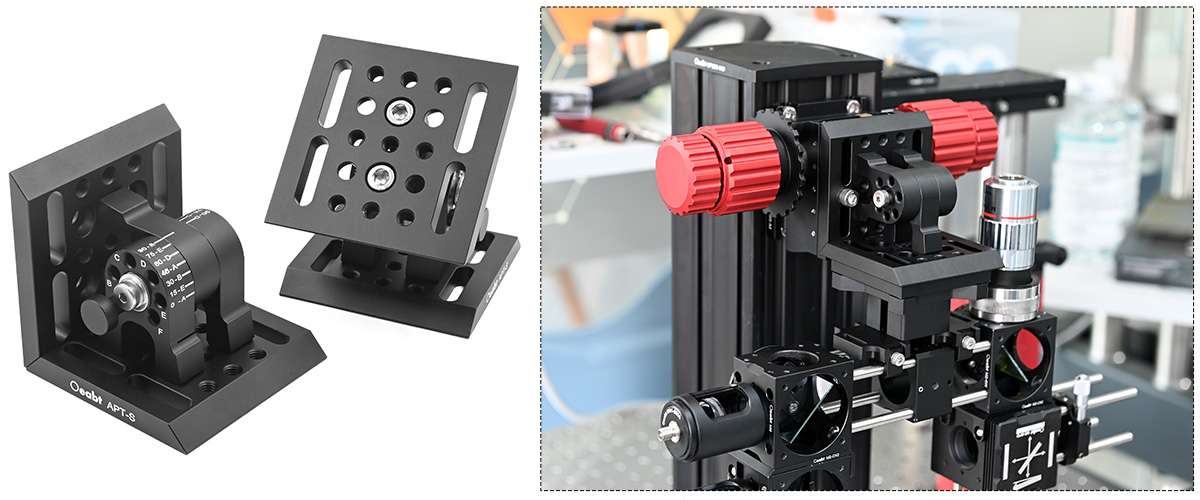

Пример применения:
Кронштейн для переключения угла наклона APT-S
- Отрегулируйте дискретное или непрерывное перемещение на 180 °；
- Увеличение угла наклона на 15°, 13 прерывистых переключений положения；
- Съемный фиксирующий штифт, используемый для фиксации углового положения в 13 местах；
- Общий диапазон регулировки составляет 180 °, который фиксируется затяжкой шестигранных винтов；
- Массив монтажных отверстий платформы M6；
Кронштейн для переключения угла наклона APT-S имеет диапазон регулировки 180°. Он может фиксировать монтажную платформу в 13 прерывистых положениях, а приращение угла между каждым положением составляет 15°.С помощью прилагаемого крепежного штифта кронштейн можно легко зафиксировать под определенным углом.
Модель APT-S
Стандарт: 75.3*75.3*73.2 мм
Описание продукта: угол регулировки: 0 ~ 180 °, переключение угла с шагом 15 °;
верхняя пластина: M6*9, M6*4 (потайное отверстие), Ø6.1*20мм*4 (сквозная канавка);
нижняя пластина: M6*11, Ø6.1*20мм* 4 места (сквозная канавка)
