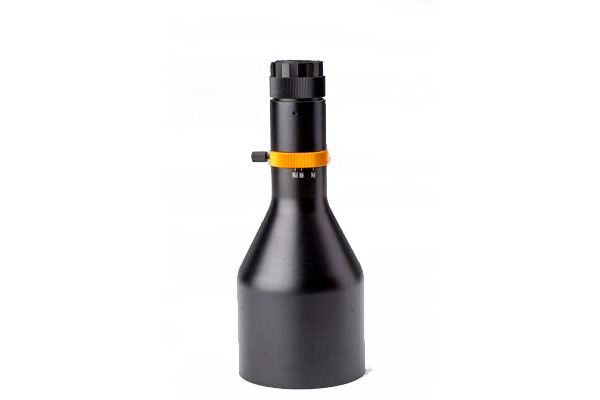

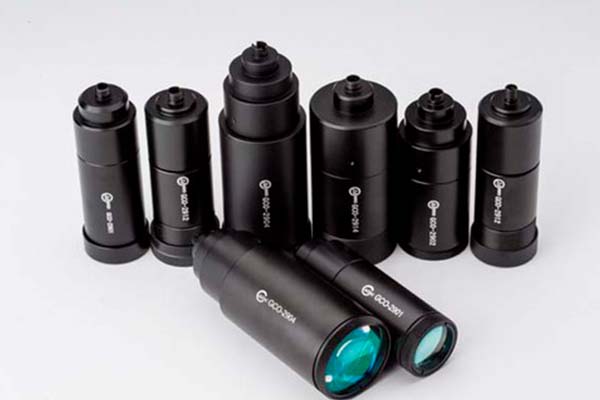

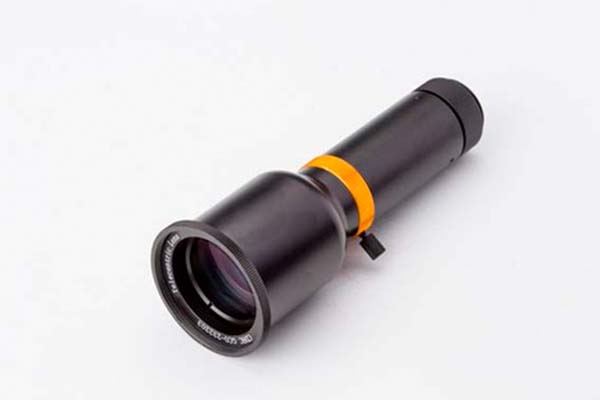

Продукция серии GCO- 2390 представляет собой проекционные линзы на основе светодиодов для высокоточных 3D-измерений. Это улучшило источник света для теста на триангуляцию, поскольку ошибка объектива изображения, не связанная с коаксиальностью, вызванная тестом, может эффективно повысить точность теста.

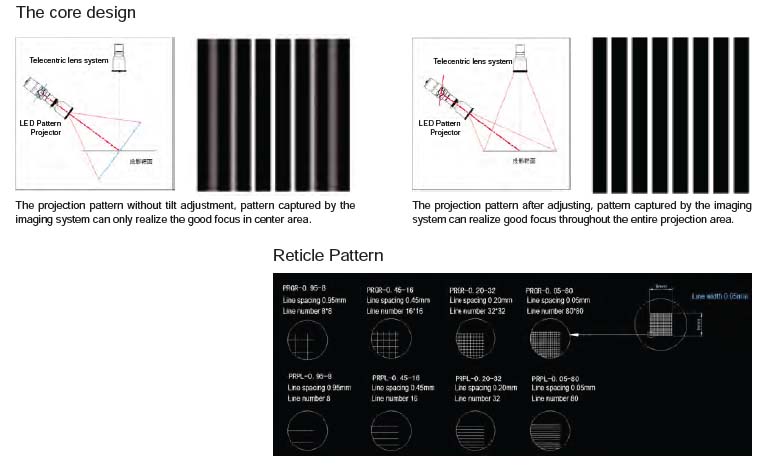

Модель освещения с регулируемым наклоном гарантирует равномерное освещение проецируемой поверхности объекта, даже если поверхность объекта не параллельна поверхности объектива, эта характеристика играет жизненно важную роль при калибровке и тестировании;
Конфигурация с различными сетками соответствует различным разрешениям и различным требованиям к рисунку проекции и позволяет быстро заменять проецируемую сетку;
Опционально используются различные светодиодные источники света высокой мощности, подходящие для нужд источника света другого цвета, обладающие большим световым потоком и контрастностью освещения
Интерфейс C-mount может быть совместим с телецентрическим объективом, чтобы гарантировать проецируемую картинку без искажений; Проекционная картинка без искажений;
Принцип проекции и выбор модели：

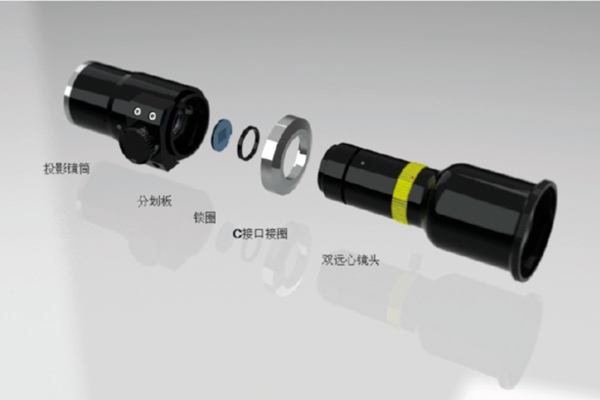

Для получения неискаженной проекционной поверхности мишени рекомендуется использовать интерфейс C-mount GCO - 2390 с двойным телецентрическим объективом CDHC. В зависимости от системы формирования изображения и угла θ проекционной системы, обратитесь к рекомендуемому значению в "справочной таблице" для регулировки ручки прицельной сетки на объективах серии GCO-2390 (ослабьте фиксирующий винт на маховичке, затем поверните указанную шкалу φ, после этого зафиксируйте винт), вы можете получить четкую неискаженную проекционную поверхность цели.
Таблица 1 Параметры серии продуктов
|
Имя
|
Модель
|

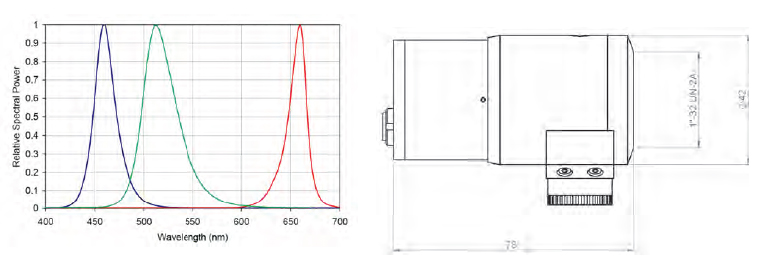

Светодиодный
Длина волны
|
Диафрагма
|
Номинальный светодиодный
|
Светодиодный
Постоянный ток
|
Визирная сетка
|
Телецентрический
объектив
|
|
ILPL
|
GCO-239001
|
660 нм
|
120 лм
|
5 Вт
|
2,8 В
|
Все типы
адаптация
|
Посмотреть
ссылка
таблица
|
|
ILPL
|
GCO-239002
|
523 нм
|
165 лм
|
5 Вт
|
4,5 В
|
|
ILPL
|
GCO-239003
|
460 нм
|
45 лм
|
5 Вт
|
3,6 В
|
Таблица 2 Параметров приложения
|
Модель визира
|
Расстояние между линиями (мм)
|
Количество линий
|
Ширина линии (мм)
|
Размер прицельной сетки (мм)
|
|
PRPL-0.95-8
|
0.95
|
8
|
0.05
|
8x8
|
|
PRPL-0.45-16
|
0.45
|
16
|
0.05
|
8x8
|
|
PRPL-0.20-32
|
0.20
|
32
|
0.05
|
8x8
|
|
PRPL-0,05-80
|
0.05
|
80
|
0.05
|
8x8
|
|
PRGR-0.95-8
|
0.95
|
8
|
0.05
|
8x8
|
|
PRGR-0.45-16
|
0.45
|
16
|
0.05
|
8x8
|
|
PRGR-0.20-32
|
0.20
|
32
|
0.05
|
8x8
|
|
PRGR-0.05-80
|
0.05
|
80
|
0.05
|
8x8
|
Таблица 3 Справочная таблица проекционных телецентрических объективов
|
Модель
|
Проекция
длина
(мм)
|
Великолепный
|
θ=0°
|
θ=15°
|
θ=30°
|
θ=45°
|
|
Высота: ДхШ
(мм)
|
Φ
|
Высота: ДхШ
(мм)
|
Φ
|
Высота: ДхШ
(мм)
|
Φ
|
Высота: ДхШ
(мм)
|
Φ
|
|

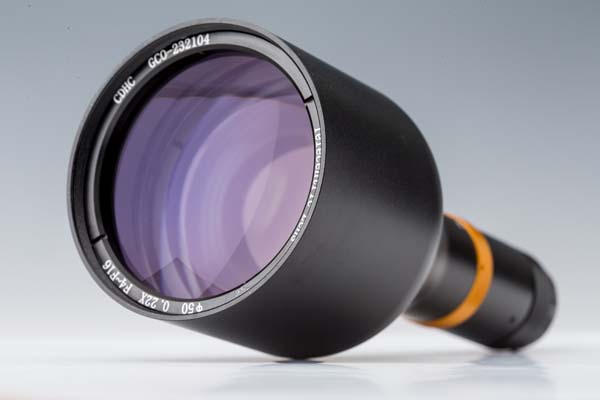

GCO-232104
|
142.5
|
0.22X
|
36.4x36.4
|
0°
|
36.4x37.7
|
3.3°
|
36.4x42.0
|
6.6°
|
36.4x51.5
|
9.9°
|
|
GCO-232103
|
142.5
|
0.32X
|
25.0x25.0
|
0°
|
25.0x25.9
|
4.8°
|
25.0x28.9
|
9.6°
|
25.0x35.4
|
14.4°
|
|
GCO-232204
|
62.5
|
0.44X
|
18.2x18.2
|
0°
|
18.2x18.8
|
6.6°
|
18.2x21.0
|
13.2°
|
18.2x25.7
|
19.8°
|
|
GCO-232203
|
62.5
|
0.64X
|
12.5x12.5
|
0°
|
12.5x12.9
|
9.6°
|
12,5x14,4
|
19.2°
|
12,5x17,7
|
28.8
|
