Для обнаружения потерь в оптических волокнах, вызванных производственным процессом или механическим напряжением, в качестве эффективного метода используется оптическая рефлектометрия во временной области (OTDR). По сути, эта процедура связывает световой сигнал с волокном и измеряет возникновение отраженных или рассеянных световых бликов. Эти блики образуются в паразитных центрах и дефектах внутри волокна или на поверхностях волокна, например, на соединителях волокна. Это поведение используется в OTDRи может использоваться для обнаружения ошибок в оптоволоконных каналах.

Целью этого учебного комплекта является понимание и обучение принципу и работе рефлектометра, реализованному с помощью этой открытой структуры. Измерение рассеянного света и интерпретация измеренных данных объясняются и обсуждаются.

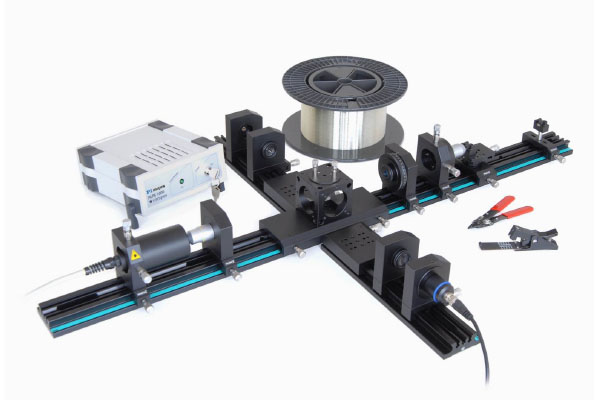

После сборки комплекта рефлектометрии можно выполнить измерения рефлектометрии. Короткие импульсы (<5 нс) связаны в многомодовое волокно длиной 1 км. Концы волокна подготовлены плоскогубцами Миллера и скалывателем волокна. Триггерный сигнал, генерируемый опорными импульсами, начинает измерение. Время прохождения света, рассеянного волокном, определяет длину волокна. Модуль волоконно-оптической связи создает воздушный зазор между двумя волокнами и имитирует искажение волокна. Помимо измерений рефлектометра, возможны некоторые эксперименты из комплекта стекловолокна (CA-1410). Кроме того, измерения скорости света и характеристики лазерного импульса могут быть выполнены.

Для измерений необходим осциллограф 100 МГц, который можно заказать дополнительно.

Образовательные цели исследования

• Импульсный лазерный модуль
• Свойства стекловолокна
• Дефекты волокна
• InGaAsPhotoDetector
• Обработка и подготовка волокна
• Связь света с волокном
• Отраженный свет эхо
• скорость света

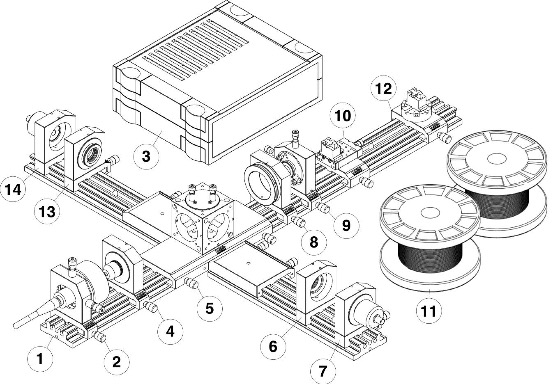

Настройка и компоненты

1 комплект из 4 плоских направляющих со шкалой

2 импульсный лазерный модуль в держателе регулировки

3 Импульсный лазер управления электроникой PLPS1000

4 коллиматора для лазерного диодного луча

5 Регулируемый светоделитель на шарнирном соединителе

6 Оптика для детектора пускового импульса

7 Детектор для пускового импульса в держателе

8 четвертьволновой пластины в держателе вращения

9 XYрегулировочный держатель с соединительной оптикой

10 Держатель волокна на линейной сцене

11 ~ 1000 м многомодовое стекловолокно (2x)

12 Держатель волокна на держателе

13 Визуальная оптика для детектора импульсных сигналов

14 Детектор для импульсного сигнала в держателе

15 Оптоволоконный модуль для разъемов ST(не показан)

16 Тесак и стриппер (не показан)

17 ИК-карта 800 - 1600 нм (не показана)

18 2 BNC-кабеля с тройниками BNCи шунтами 50 Ом (не показаны)

19 Руководство пользователя (не показано)
