Microvec недавно разработала системы визуализации и измерения потоков PIV для образовательных и фундаментальных исследовательских целей. Наши системы сделали визуализацию потоков настолько простой и портативной, что их можно легко перенести из традиционных лабораторных условий в классную комнату. Кроме того, аппаратные и программные инструменты, представленные в наших системах, облегчают их развертывание для понимания сложных инженерных и научных концепций, что также делает их универсальными системами. Что интересно, все это по очень доступным ценам.

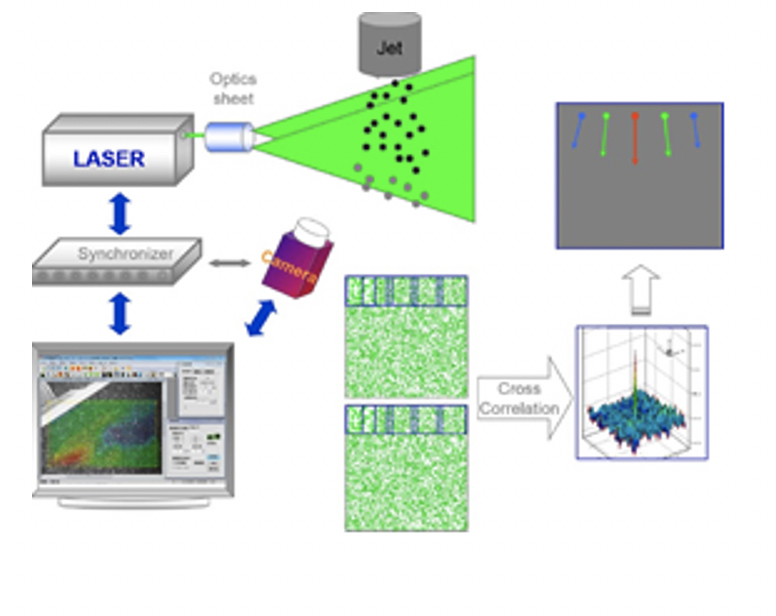

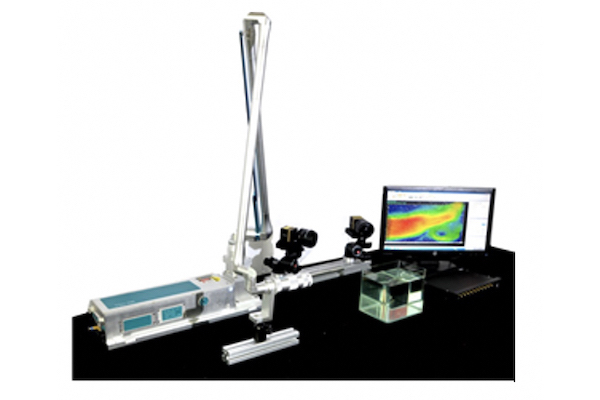

Edu PIV systems

Несмотря на то, что образовательные системы PIV специально разработаны для заказчиков и пользователей с ограниченным бюджетом, программное обеспечение Microvec представляет собой мощный инструмент, характеризующийся стандартными алгоритмами и интуитивно понятным интерфейсом. Все наши системы поставляются с программным обеспечением MicroCap Capture, программным обеспечением MicroVec PIV, которые предназначены для удобства пользователя и интерактивности на всех этапах сбора и анализа данных соответственно. Системы также включают программное обеспечение Tecplot Focus для мгновенной визуализации полей потока и распределения скоростей.

Наши системы подходят для измерений как в воздухе, так и в воде, скорость потока которых достигает 20 м / с. Система MV EDU 1 оснащена камерой на 0,3 МП, способной снимать 30  кадров в секунду, в то время как система MV EDU 3 предлагает разрешение 5 МП при 16 кадрах в секунду. Поскольку в наших системах используются полностью герметичные диодные лазеры (532 нм, твердотельный лазер с диодной накачкой (DPSS), 1Вт), они подходят для использования в местах, где более чувствительные лазеры на Nd: YAG не подходят (например, под водой). В этом случае требуется лазерная модернизация гидроизоляции. Во всех конфигурациях камеры можно модернизировать до лучшего разрешения и частоты кадров (сводка доступных конфигураций системы представлена ​​в ниже).

Подготовка к эксперименту важна, но часто заканчивается болезненными, требующими много времени настройками. Инструментарий PIV, доступный в программном обеспечении Microvec, должным образом решил эту проблему и предлагает мастер настроек, который проведет вас через этот утомительный процесс. Инструмент в основном помогает определить и настроить параметры системы PIV, соответствующие конкретным условиям эксперимента. Регулируемые параметры включают поле зрения, расстояние от камеры до объекта и скорость потока экспериментальной установки; разрешение камеры и ожидаемое разрешение пикселей в результате настройки системы PIV; тип частиц и свойства частиц-индикаторов.

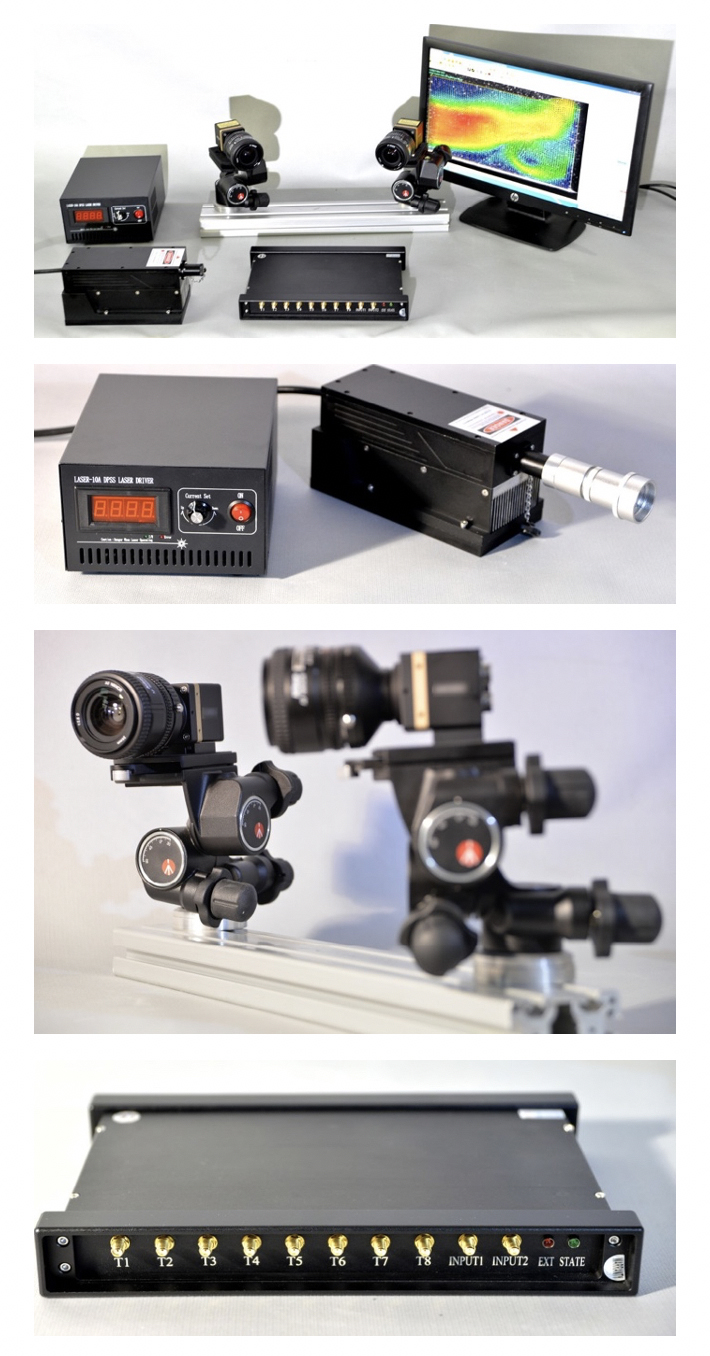

Комплектация:

• Лазер: DPSS Laser
• Камера: широкий спектр от VGA CCD камеры, 260 кадров в секунду до CCD камеры 5MP @ 16 кадров в секунду, режим двойной экспозиции
• Световод для лазерного луча
• Объектив Nikon
• Фрейм-граббер
• Программное обеспечение MicroCap Capture
• Программное обеспечение MicroVec PIV
• Программное обеспечение Tecplot Focus
• Комплект трассирующих частиц

Применение:

Существует множество измерений воды или воздуха, которые могут быть изучены с помощью наших систем в исследовательских лабораториях или академических классах, которые могут включать взаимодействие жидкости и твердого тела. Некоторые из этих фундаментальных тем включают сдвиг, завихренность, обтекание тела, потенциальные потоки, пограничные слои, полностью развитые потоки, линии тока.
