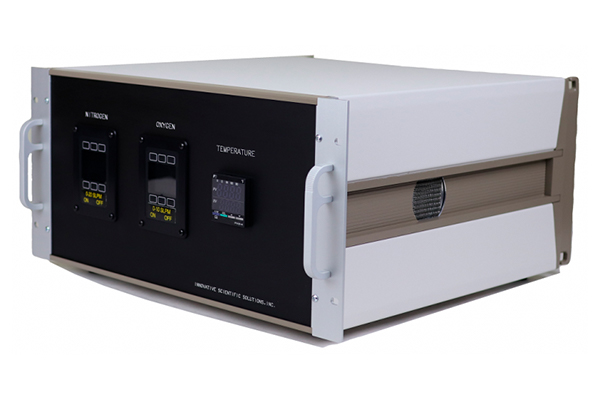

Система калибровки ISSI - это многофункциональная система, предназначенная для управления массовым расходом двух газов и температурой внутри герметичной ячейки. В этой новой эволюции системы калибровки краски ISSI, чувствительной к давлению и температуре, используется конструкция потока газа, при которой соотношение массового расхода азота и кислорода регулируется для имитации давления. Преимущество этого метода - возможность имитировать давление примерно от 0 до 4,0 бар без шума и сложности диафрагменного насоса. Азот и кислород из газовых баллонов поступают во впускные фитинги для газа на калибровочной коробке через соответствующие двухступенчатые регуляторы (ISSI НЕ поставляет баллонный газ или регуляторы). Смешанный газ выходит из коробки калибровочной системы через выходной задний фитинг, а затем в калибровочную головку, где газ проходит над образцом. Контроль температуры был модернизирован, чтобы обеспечить более быстрый контроль температуры и улучшенную стабильность. Все дисплеи имеют подсветку и цветные для облегчения распознавания.

Система калибровки имеет простой пользовательский интерфейс для управления системой. Программное обеспечение обменивается данными через стандартный Ethernet. Интерфейс позволяет пользователю дистанционно управлять смесью двух газов в ячейке, а также температурой внутри ячейки.

Техническая документация:

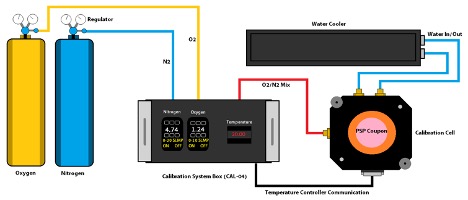

Документ №1

Документ №2
