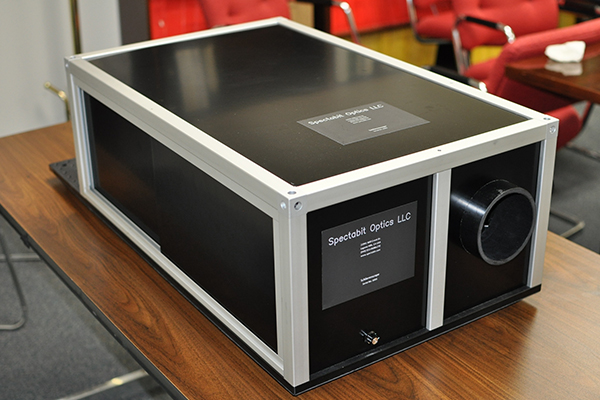

Аналоговый шлиренскоп - это аналоговая проекционная шлирен-система с фокусировкой, разработанная для применения на больших площадях. Аппарат настроен на заводе-изготовителе и оснащен собственной системой освещения. В отличие от традиционных шлирен-систем, весь аппарат находится в едином блоке, поэтому по сути это шлирен-система с наведением и стрельбой. Это значительно упрощает использование по сравнению с традиционными шлирен-системами, а поскольку это фокусирующая шлирен-система, чувствительность системы сосредоточена на определенной плоскости изображения, что позволяет различать шлирен-эффекты в различных частях оптического пути.

По сравнению с нашими цифровыми шлирен-системами, он несколько больше, тяжелее и дороже, но он также может быть более чувствительным. Шлиренскопы в настоящее время изготавливаются по индивидуальному заказу, но могут быть довольно легко спроектированы для диапазонов от 5 до 20 футов с соотношением проекции около 6: 1 (расстояние: высота). Шлиренскопы поставляются с использованием импульсной подсветки и могут быть настроены для различных высокоскоростных приложений, таких как баллистика и высокоскоростные аэродинамические трубы (обратите внимание, что экспорт за пределы США может подлежать ограничениям для применения в гиперзвуковых аэродинамических трубах).
