- Прочная конструкция из нержавеющей стали；
- Совместим с удлинителями серии CFJP-S, преобразует их в удлинители базового типа；

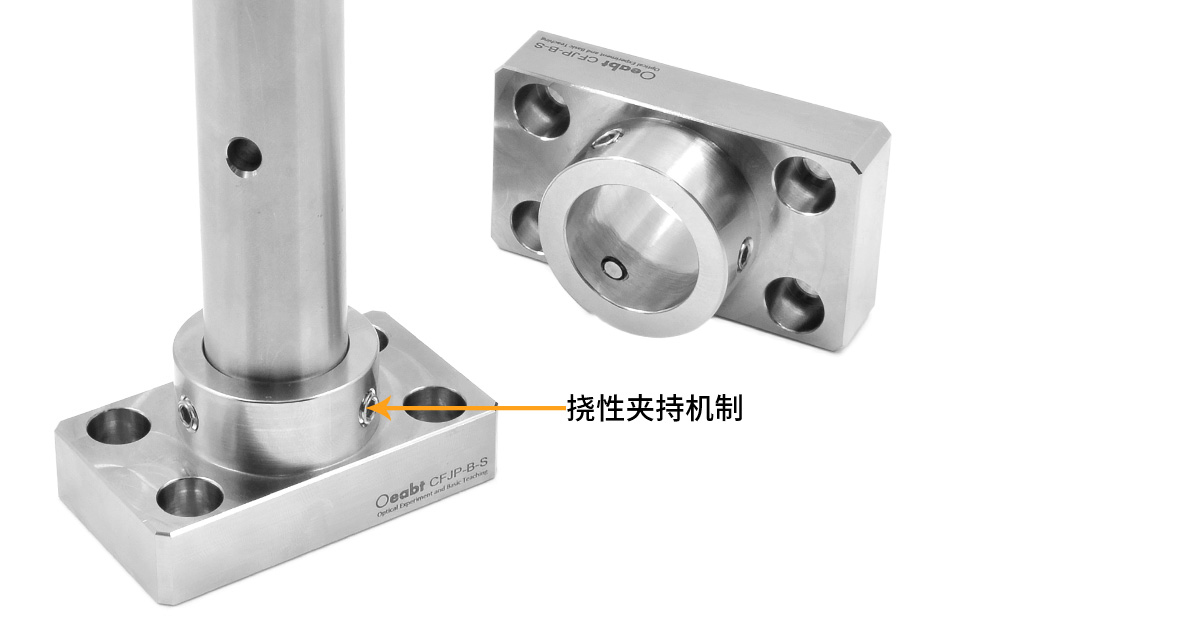

- 3-точечный контактный затягивающий винт, гибкий зажимной механизм, значительно повышающий стабильность зажима.；
- На нижней поверхности открываются потайные отверстия, а линия соприкосновения с платформой обеспечивает более стабильную силу удержания давления；

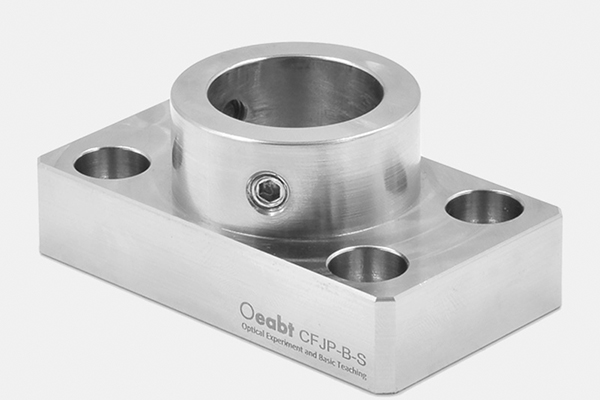

Основание используется для установки удлинителя серии CFJP-S Ø25 мм на основание и преобразования его в удлинитель базового типа. Крепежный винт M6 сбоку используется для приведения в действие гибкого зажимного механизма, а удлинительный стержень можно поворачивать на 360°.Что касается регулировки высоты, то полое основание позволяет удлинительному стержню вступать в непосредственный контакт с поверхностью оптической платформы, максимально упрощая регулировку высоты удлинительного стержня. По сравнению с прижимной пластиной вилочного типа, поверхность контакта между основанием удлинителя CFJP-B-S и платформой больше, обеспечивает лучшую устойчивость.
|
модель
|
CFJP-B-S
|
|
стандарт
|
70.0*40.0*30.0 мм
|
|
Ограничительное отверстие
|
Ø25.1±0.1мм
|
|
Потайное отверстие
|
Ø6,5 мм, совместим с винтами M6
|
|
вес
|
297,3 г
|
|
материал
|
нержавеющая сталь 304
|
Техническое описание:
Основание изготовлено из прочной нержавеющей стали марки 304, которая используется для установки удлинителя серии CFJP-S Ø25 мм на основание и превращения его в удлинитель базового типа. Используя крепежные винты M6 сбоку для приведения в действие гибкого зажимного механизма, удлинительный стержень можно поворачивать на 360°.Что касается регулировки по высоте, то полое основание позволяет удлинительному стержню входить в непосредственный контакт с поверхностью оптической платформы, максимально увеличивая регулировку удлинительного стержня по высоте.

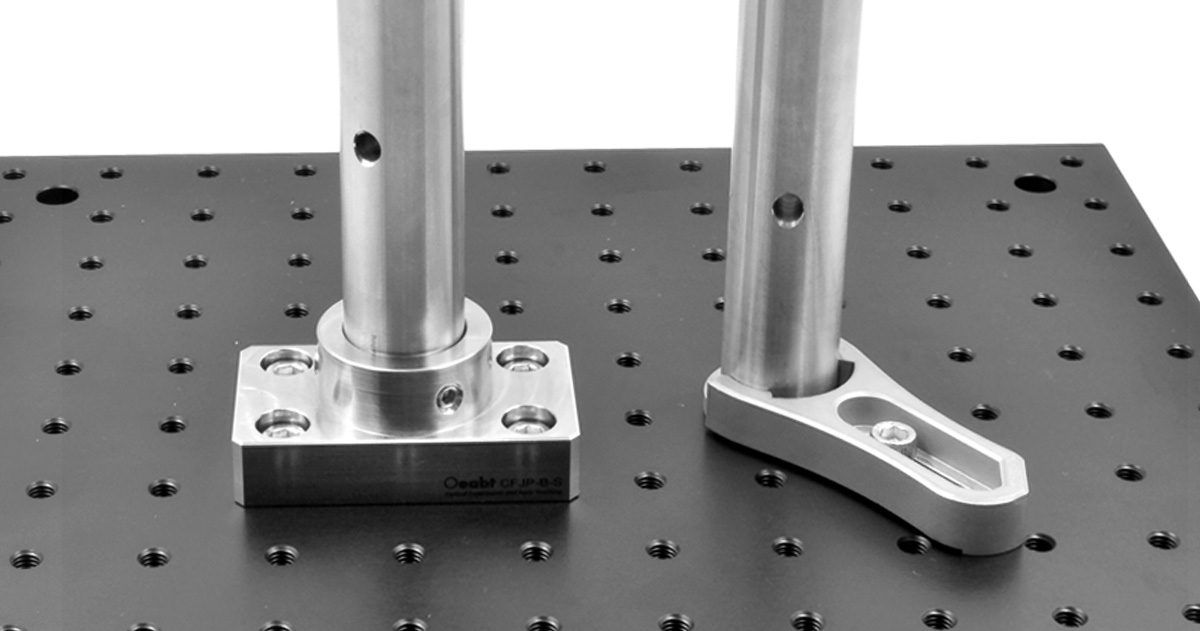

По сравнению с прижимной пластиной вилочного типа контактная поверхность между основанием удлинителя CFJP-B-S и платформой больше, а допуски на параллельность и вертикальность обработки находятся в пределах ±0,05 мм, что может обеспечить лучшую стабильность. А на нижней поверхности имеются 4 монтажных отверстия с потайной головкой. После завершения установки затяните и закрепите его на оптической платформе или макетной плате с помощью прилагаемых винтов M6 stigma.

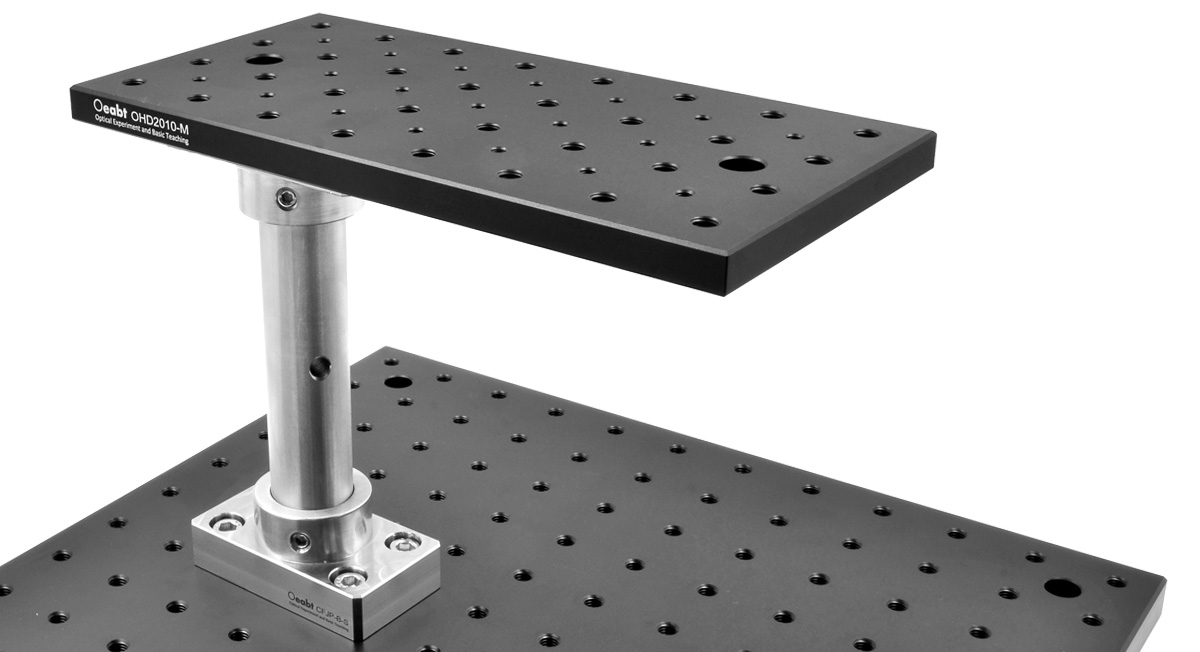

На относительно узкой оптической платформе основание можно использовать для переноски небольшой платформы дважды. Благодаря собственной прочной конструкции повышается устойчивость установки и повышается сила тяжести, которую оно может переносить. Для того, чтобы в полной мере использовать пространство на оптической макетной плате.

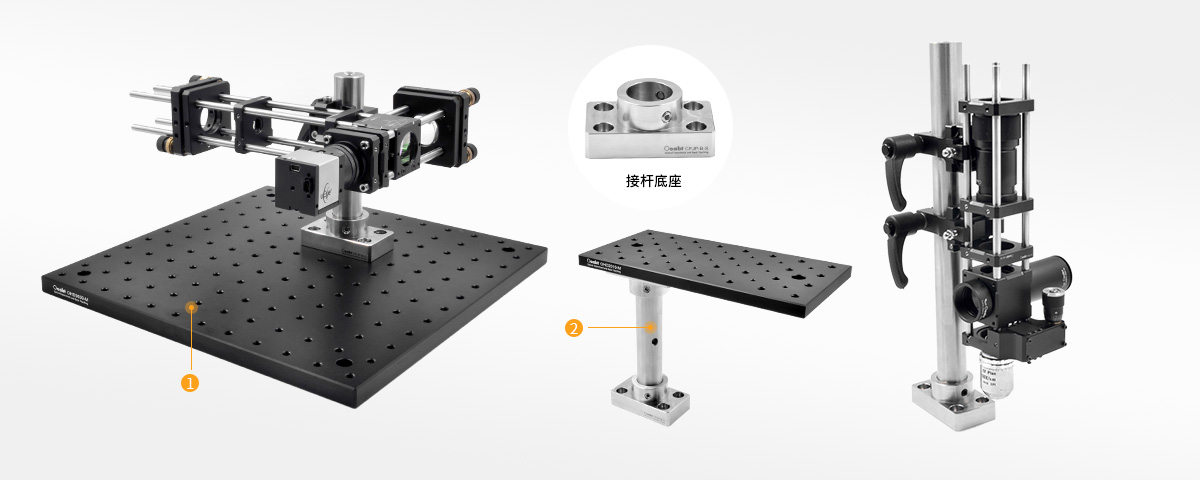

Схема применения:
Сборка:

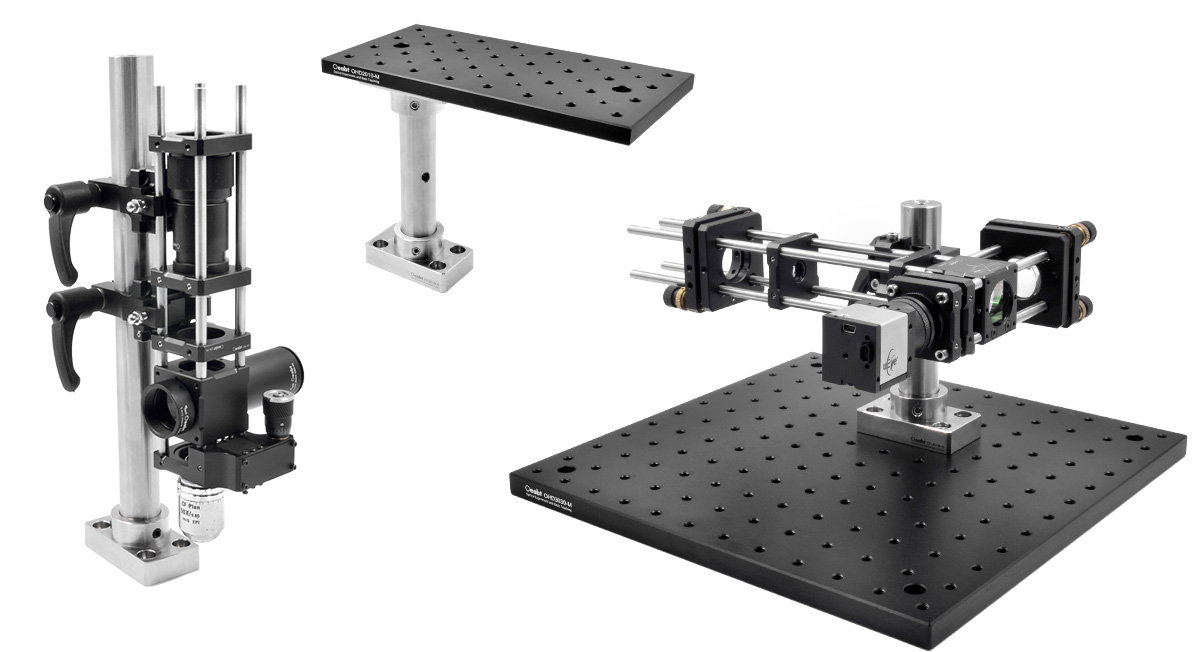

Пример применения:
Модель CFJP-B-S
Стандарт: 70.0*40.0*30.0 мм
Описание продукта: ограничительное отверстие: Ø25,1 ± 0,1 мм;
потайное отверстие: Ø6,5 мм, совместимо с винтами M6;
