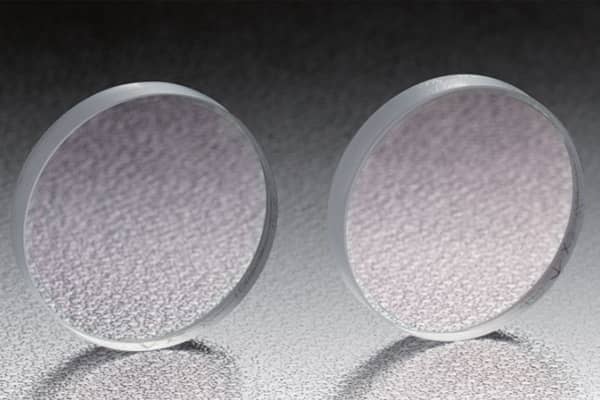

Резонаторная оптика типа Фабри-Перо часто используется при необходимости чрезвычайно точно измерить время или расстояние при помощи света. Суперзеркало – зеркало со сверхвысокими показателями, у которого отражательная способность поверхности приближается к 1 (100%), и максимально повышает производительность резонатора
- Высококачественное и плотное покрытие с минимальным количеством дефектов обеспечивается благодаря методу ионно-лучевого распыления (IBS).
- При использовании специальной технологии полирования используется подложка с низкой рассеянностью поверхностной плоскостности Ra <0,1 нм.
- Зеркальное покрытие с отражательной способностью 99,999% достигается благодаря разработанной технологии нанесения покрытия, которая разрабатывалась на протяжении многих лет.
- Потери при рассеивании света минимальны благодаря подложке и покрытию, когда зеркало встроено в резонатор, достигается высокая точность и очень узкая спектральная полоса пропускания.
- Предназначен для двух типов длины волны: 532 нм и 1064 нм.
|
Спецификация
|
|
Материал
|
Синтетический плавленый кварц
|
|
Тип
|
Оптически плоское
|
|
Параллельность
|
<5”
|
|
Поверхностная плоскостность подложки
|
λ/10
|
|
Покрытие
|
Передняя поверхность: диэлектрическое многослойное покрытие с высоким отражением
Задняя поверхность: диэлектрическое многослойное антибликовое покрытие
|
|
Угол падения
|
0°
|
|
Антибликовое покрытие
|
R<0.15%
|
|
Чистая апертура
|
80% от фактической апертуры
|
|
Качество поверхности (царапины)
|
10−5
|
Руководство по эксплуатации:
- Изготовление Суперзеркала, на вогнутой подложке, заказывается индивидуально. Просьба указывать радиус кривизны.
- Суперзеркала для различных длин волн, различных размеров и форм не указанных на нашем сайте, заказываются индивидуально
- Если необходимы технические данные измерений суперзеркал, такие как спектральная ширина и точность, вам необходимо прислать нам запрос с указанием артикула зеркала.
Обращаем ваше внимание, что:
- Если вы используете единственное зеркало оно не будет передавать свет, поскольку имеет высокий коэффициент отражения. Пожалуйста, используйте второе зеркало в резонаторе, чтобы собирать преломленный свет.
- Проводите работы с зеркалом в чистом помещении. Грязь, пыль и незначительное загрязнение воздуха могут оказывать значительное влияние на измеренное значение.
- Если резонатор состоит из двух плоских зеркал, излучаемый свет может быть нестабильным. Чтобы создать стабильность в резонаторе, поменяйте зеркало с одной стороны или с обеих на вогнутое и запустите резонатор.
- Для изготовления и тестирования суперзеркала требуется время. Срок доставки указанного типа зеркал дольше, чем у других товаров
Схема:
На рисунке:
Задняя поверхность: диэлектрическое многослойное антибликовое покрытие; Передняя поверхность: диэлектрическое многослойное покрытие с высоким отражением, плоское зеркало, вогнутое зеркало.
Контурный чертеж:
Допуск: Диаметр φD + 0
-0,1
Толщина t ± 0,1
| Артикул | Длина волны, нм | Диаметр, мм | Толщина, мм | Кэффициент отражения, % | Оптические потери, ppm |
|---|
| TFHSM-12.7C06-532 |
532 |
12,7 |
6 |
99,995 |
20 |
| TFHSM-25C06-532 |
532 |
25 |
6 |
99,995 |
20 |
| TFHSM-25.4C06-532 |
532 |
25,4 |
6 |
99,995 |
20 |
| TFHSM-30C06-532 |
532 |
30 |
6 |
99,995 |
20 |
| TFHSM-50C08-532 |
532 |
50 |
8 |
99,995 |
20 |
| TFHSM-12.7C06-1064 |
1064 |
12,7 |
6 |
99,999 |
8 |
| TFHSM-25C06-1064 |
1064 |
25 |
6 |
99,999 |
8 |
| TFHSM-25.4C06-1064 |
1064 |
25,4 |
6 |
99,999 |
8 |
| TFHSM-30C06-1064 |
1064 |
30 |
6 |
99,999 |
8 |
| TFHSM-50C08-1064 |
1064 |
50 |
8 |
99,999 |
8 |
На рисунке: спецификация, артикул, длина волны (нм), диаметр (мм), толщина (мм), коэффициент отражения (%), потери (миллионная доля).
Стандартные данные по отражательной способности
R-отражательная способность
