Разложение по динамическим модам (DMD) - это новый математический метод, который позволяет извлекать динамически релевантные характеристики потока из экспериментальных или численных данных. В этой технике, линейное отображение строится на основе серии данных с временным разрешением. Он похож, но отличается от правильного ортогонального разложения (POD), который имеет аналогичные функции, но не хватает динамической информации о данных. DMD позволяет разбить жидкий процесс на динамически релевантные и последовательные структуры и впоследствии помогают в описании и количественной оценки физических механизмов в потоке жидкости. MicroVec теперь предлагает дополнительный модуль DMD который позволяет использовать эту технику в программном обеспечении MicroVec.

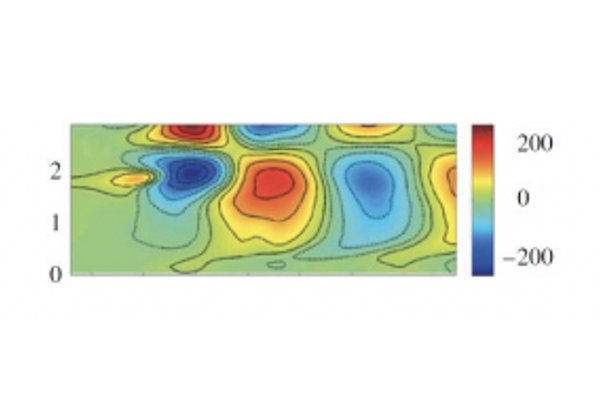

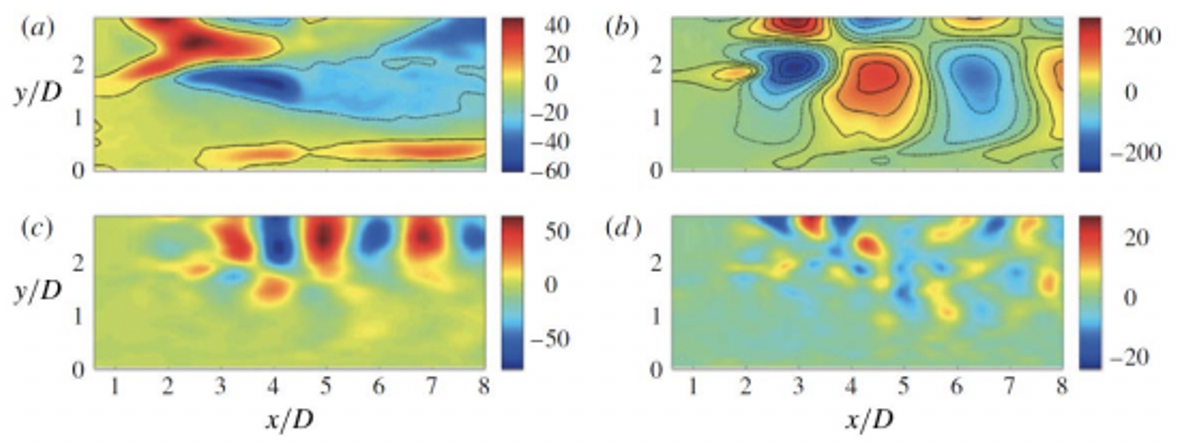

Ниже приведен пример результата, полученного с помощью модуля Microvec DMD, показывающий продольные компоненты типичных динамических режимов с разными характеристическими частотами: (а) - 0,25f0; (б) 1.0f0; (c) 2.0f0; (г) 3.0f0.

DMD-анализ был применен к группе плоского поля скорости бокового обзора в начальном этапе перехода, полученный с помощью измерения MicroVec 2D TRPIV. Анализ DMD используется для разложения исходной общей среды возмущения на режимы возмущения, которые ортогональны во временном измерении, обеспечивая, таким образом, инновационный инструмент для понимания нарушения конкурирующих процессов.
