Простая в интеграции и эксплуатации система Micro PIV, разработанная для исследовательских и университетских клиентов. Работает в небольших полях обзора (от 1 до 200 мм) с пространственным разрешением микронного масштаба и ограниченной скоростью потока (до 0,3 м / с). Его также можно использовать для получения изображений с высокой скоростью более 100 кадров в секунду. Он работает с макрообъективом или интегрирован с микроскопом.

Для измерений микропотока:

Системы Microvec Micro PIV для измерений микропотока. Они работают в небольших полях зрения (от 100 мкм до 10 мм) с пространственным разрешением микронного масштаба и ограниченная скорость потока (до 10 м / с). Их также можно использовать чтобы получать изображения с высокой скоростью более тысячи кадров в секунду. Он работает с микроскопическим объективом или интегрирован с эпифлуоресцентным микроскопом.

Описание системы:

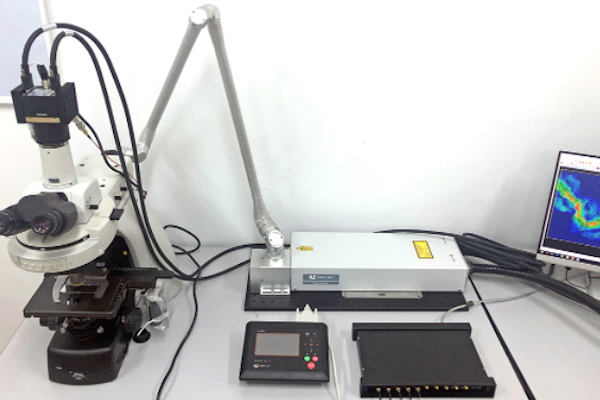

Система Microvec Micro-PIV измеряет поля скорости потоков с микроскопическим разрешением, используя методы PIV и PLIF. Источник света обычно представляет собой двойной импульсный PIV-лазер, фокусируемый микроскопической линзой или микроскоп на микрофлюидном устройстве. Для PIV поток засевается флуоресцентные индикаторные частицы. На микроскоп установлена ​​камера для получения пары изображений с частицами, возбужденными до более высокой длины волны, чем освещающий свет, проходящий через фильтр верхних частот. Эти изображения пары затем анализируются стандартными алгоритмами PIV.

Классический пример представлен ниже и показывает результаты PIV и LIF исследование характеристик потока в модели микроканала шириной 200 мкм. Показанные здесь результаты соответствуют характеристикам двухфазного потока при измерении смеси нефти и воды. Лазер, использованный для эксперимента, был двойным. импульсный твердотельный импульсный лазер на Nd: YAG, 532 нм, 350 мДж × 2; 15 Гц с шириной импульса 6-8 нс. 5-мегапиксельная камера с максимальной дискретизацией, частота 15 Гц с использованием режима двойной экспозиции с устройством захвата кадров Epix EB1 и синхронизатором MicroPulse725. Максимальная скорость составляла 1 м / с, а пространственное разрешение - 0,475 мкм / пиксель. Для расчетов использовалось программное обеспечение MicroVec.

Применение: Характеристики двухфазного потока нефти-воды

Применение: Характеристики двухфазного потока нефти и воды

Применение: Характеристики потока в лабиринтном тракте капельного орошения

Компоненты системы:

• • Лазеры PIV: 2x70 мДж / 15 Гц, 2x135 мДж / 15 Гц, 2x200 мДж / 15 Гц
• • Лазеры DPSS: 1Вт, 2Вт, 3Вт, 5Вт, 8Вт, 10Вт
• • Камеры CCD: включая все интерфейсные кабели и граббер: VGA / 260 кадров в секунду, 1 МП / 148 кадров в секунду, 2 МП / 30 кадров в секунду, 4 МП / 41 с,5MP / 16 кадров в секунду, 8MP / 21 кадр в секунду, 11MP / 6 кадров в секунду, 16MP / 4 кадра в секунду или 29MP / 4 кадра в секунду
• • Синхронизатор: 7, 8 или 15 каналов TTL, джиттер 0,25 нс, USB контроллер
• • Модуль захвата изображений MicroCap PIV и программный пакет MicroVec 2D для высокоточного PIV (32- и 64-разрядная версии Windows)
• Макрообъектив, длиннофокусный микроскоп или микроскоп
• Лазерный световод или волоконно-оптический жидкостный световод
• Адаптеры для подключения микроскопа и лазера

Характеристики:

• • Программное обеспечение MicroCap для захвата изображений и программное обеспечение MicroVec для обработки и анализа изображений
• • Интегрированное и простое управление всеми аппаратными компонентами: CCD, лазер, синхронизатор, внешний триггер
• • Поддержка нескольких файлов изображений: TIFF, BMP, JPG и AVI.
• • Функция онлайн-получения изображений частиц и анализа скорости
• • 2D PIV с высоким разрешением с адаптивной многопроходной и многосеточной деформации окна
• • Поддержка функции маски и функции мульти-среднего (изображение частицы и функция среднего результата вектора)
• • Пакетная обработка: автоматическая обработка одного каталога или нескольких каталогов
• • Поддержка функции PTV высокой плотности и анализа размера частиц
• • Расширенный векторный фильтр и функция комбинирования мульти-масштабирования
• • Измерения скалярного поля
• • Измерения импульса (MV)
• • Включает поддержку параллельной обработки GPU, улучшающую вычисления в 10 раз

Область применения:

• • Микрогидравлические устройства
• • Жидкие форсунки / форсунки
• • Микромасштабные деформации и деформации
• • Анализ частиц
• • Микроканалы
• • Приложения MEMS

Опции:

• • Модуль правильной ортогональной декомпозиции (POD)
• • Модуль динамической декомпозиции режима (DMD)
• • Измерение давления с помощью модуля PIV
• • Однопиксельный PIV
