Microvec разработал новый объемный PIV светового поля (LF-PIV). Объемная система PIV (LF-PIV) Microvec может разрешать трехмерные поля скорости с помощью реконструкции на основе MART и трехмерной взаимной корреляции. Microvec предлагает интересную альтернативу и доступную замену томографическому PIV. Он основан только на одной компактной камере, что позволяет избежать сложной настройки системы томографической PIV. Он способен измерять полные поля объемной скорости и позволяет точно измерять трехмерные поля скорости для приложений с ограниченным оптическим доступом.

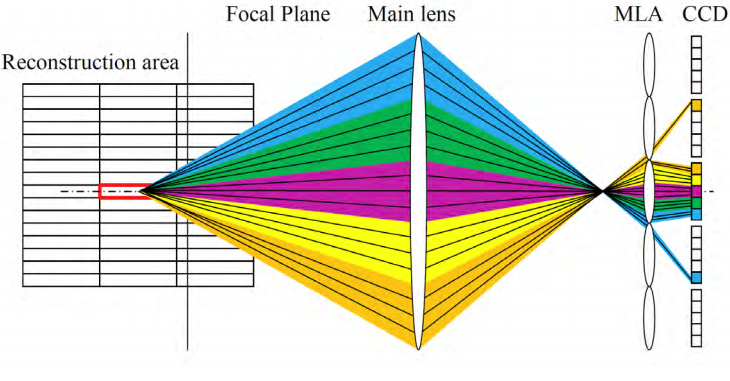

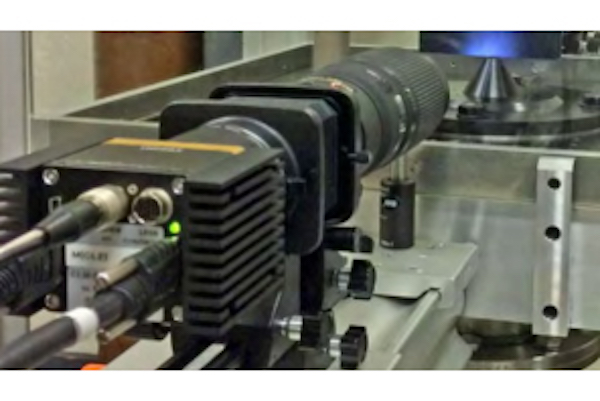

Собственная камера светового поля была разработана в соответствии с пленоптическими изображениями, в которых настраиваемая матрица микролинз (MLA) точно располагается на расстоянии одного фокусного расстояния от ПЗС-матрицы 29-мегапиксельной камеры.

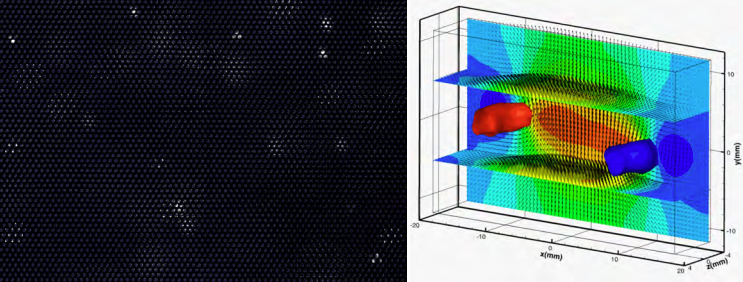

MLA состоит из гексагональной линзы 458 × 301, что позволяет максимально использовать пиксели по сравнению с квадратной линзой. Изображение светового поля объекта трассирующей частицы можно моделировать с помощью линейной гауссовой оптики.

Система LF-PIV предварительно определяет местоположение частицы с помощью обратной трассировки плотных лучей (DRT) и восстанавливает значение вокселя с использованием метода мультипликативной алгебраической реконструкции (MART). Технология DRT-MART, реализованная в Microvec LF-PIV, обеспечивает более высокое разрешение реконструкции при гораздо лучшей вычислительной эффективности, чем при методе MART. Чтобы еще больше ускорить вычисления, система поддерживает GPU.

Пример 1: Низкоскоростная струя

Эксперимент проводился на воздухе с медленной струей. Объем измерений: 39,4 × 26,2 × 10,7 мм и 2200 × 1466 × 130 воксели.

Пример 2: Воздушная струя

Индикаторная частица: оливковое масло 1 мкм, ReD: 45000, Измеренный объем: 27,3 × 34,2 × 12 мм DRT-MART Итерация: 40, многосеточная кросс-корреляция: начальный объем: 120 × 120 × 64, конечный объем: 60 × 60 × 32, перекрытие: 75%
