Контроллер источника света LD совместим с 2P и 3P контактными лампами LD, излучающими свет；
Лазерные диоды TO-18 и TO-5 доступны для покупки；
Посадочное место для диода с резьбой SM1/SM05；

Контроллер источника света LD может регулировать частоту и яркость лампы, излучающей свет LD, путем подключения к внешнему импульсному сигналу (PWM) с диапазоном частот 0-5 кГц и рабочим циклом 0-100%.

Контроллер источника света LD
модель	Выходной ток	Регулировка яркости	ШИМ-регулирование
LD-P-3A	3А	Не регулируется	поддерживать
LD-P-1.8A	1.8А
LD-P-0,75А	0,75А
LD-PX-600	600 мА	Регулируемый
LD-PX-380	380 мА
LD-PX-250	250 мА
LD-PX-190	190 мА
LD-PX-112	112 мА
LD-PX-84	84мА
LD-PX-53	53мА

Лазерный диод
Тип диода	длина волны	Выходная мощность	Входной ток	бренд
ДО-18 (∅5,6мм)	405 нм	80 МВт	80-90мА	SONY
	488нм	80МВт	80-90мА
	505нм	10МВт	60мА	Шарп
	515нм	10МВт	60мА	Шарп
	520нм	30МВт	110мА	Шарп
	650нм	100МВт	130мА	Мицубиси
	660нм	130МВт	250мА	Мицубиси
	780нм	100МВт	110мА	Рома
	808нм	30МВт	360мА	Хуагуанг
	830нм	210МВт	240мА	Шарп
ДО-5 (∅9 мм)	450нм	3,75 В	3,75А	Япония и Азия
	638нм	1.2В	1.2А	Мицубиси
	520нм	1,0 В	1А	Мицубиси

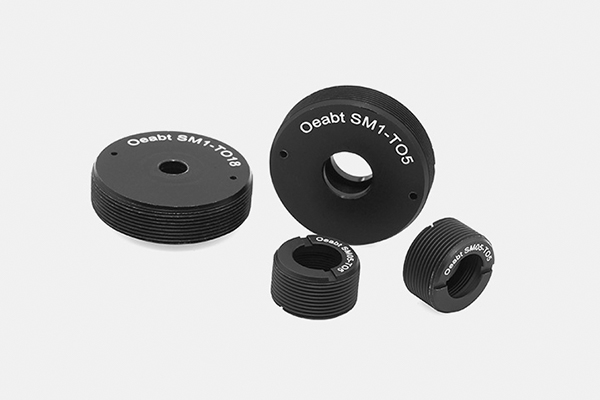

Крепление диода
модель	Установочное отверстие	Тип резьбы	вес	материал
SM05-TO18	∅5,6мм	Внешняя резьба SM05	1.7г	алюминиевый сплав 7075
SM1-TO18	∅5,6мм	Внешняя резьба SM1	9.2г
SM05-TO5	≈9 мм	Внешняя резьба SM05	1.2г
SM1-TO5	≈9 мм	Внешняя резьба SM1	8,7 г

Техническое описание:

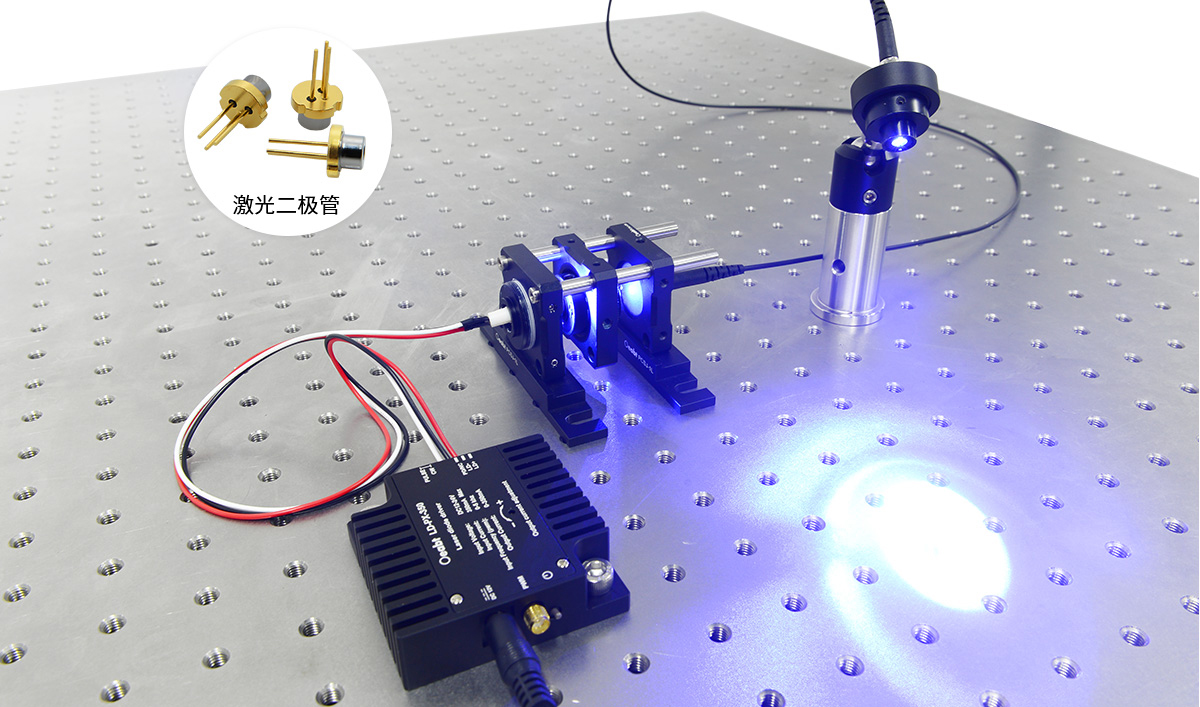

Принцип излучения лазера и особенности процесса генерации определяют, что лазер обладает характеристиками, которых нет у обычного света: то есть тремя хорошими (хорошая монохромность, хорошая когерентность и хорошая направленность) и одной высокой (высокая яркость).Oeabt предлагает лазерные диоды TO-18 и TO-5 с различными выходными характеристиками (мощность, длина волны, размер луча, форма и т.д.), которые могут использоваться с контроллерами источников света LD.

13008 2

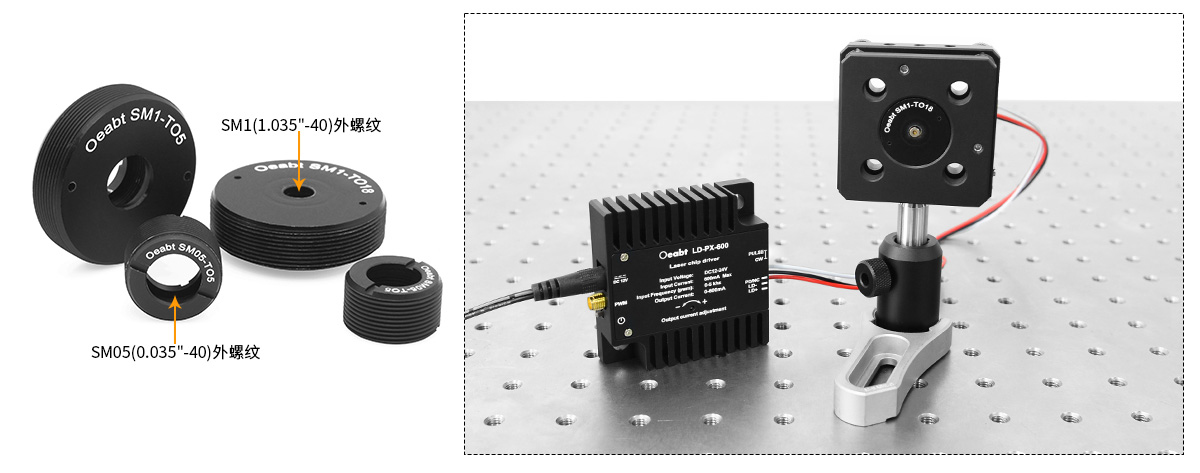

Посадочное место для диода в основном используется для установки лазерных диодов TO18 и ØTO-5 с резьбой SM05 (0,535"-40) или SM1 (1,035"-40).Легко совместить ось лазерного диода и втулку объектива, чтобы осуществить сборку узла с резьбой SM. Диод можно установить и зафиксировать с помощью прилагаемого стопорного кольца

13008 3

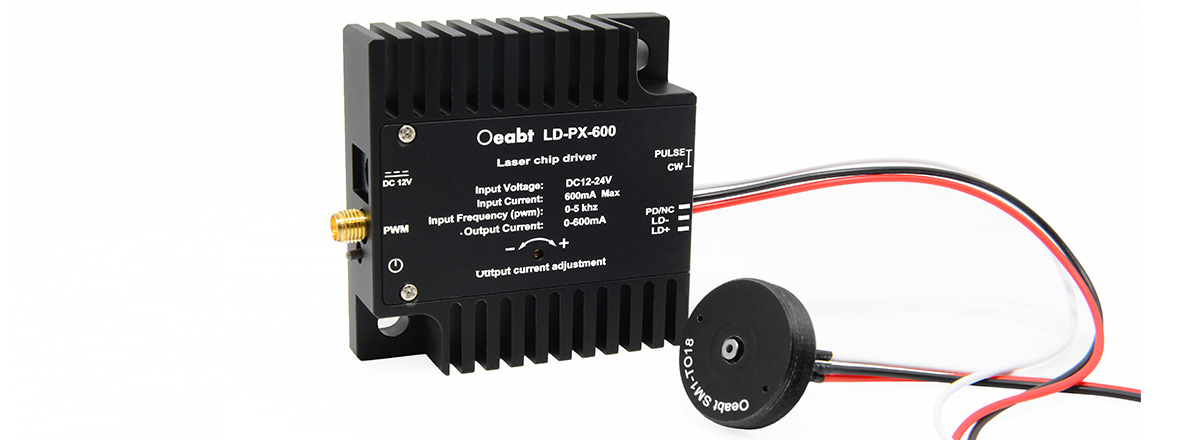

Контроллер источника света LD - это драйвер LD с преимуществами гибкого и удобного использования, широким диапазоном применимых спецификаций лазерных диодов и высокой степенью контроля. Интегрированы не только привод и управление, но и выходной интерфейс контроллера, совместимый со светоизлучающими лампами LD с выводами 2P и 3P. Преобразование различных источников света может быть достигнуто простой заменой светоизлучающей трубки. Он используется в источниках питания с широким входным напряжением 12 ~ 24 В, а его выходной ток по спецификации может достигать 3А.Он очень подходит для использования в высокоточных, стабильных системах и приложениях, требующих использования различных источников света.

13008 4

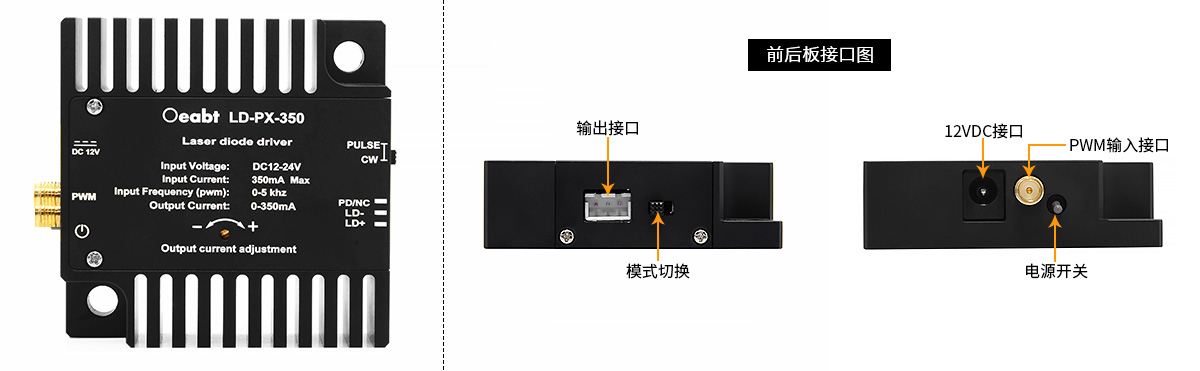

Основными функциональными характеристиками контроллера являются：

1.Частоту и яркость светоизлучающей трубки LD можно регулировать путем подключения внешнего импульсного сигнала (ШИМ) с диапазоном частот 0-5 кГц и рабочим циклом 0-100%.

2.Яркость источника света можно регулировать с помощью внешней регулировки тока.

3.В его корпусе используется алюминиевый радиатор большего размера, что обеспечивает стабильность и надежность выходного тока контроллера при использовании на полную мощность.

13008 5

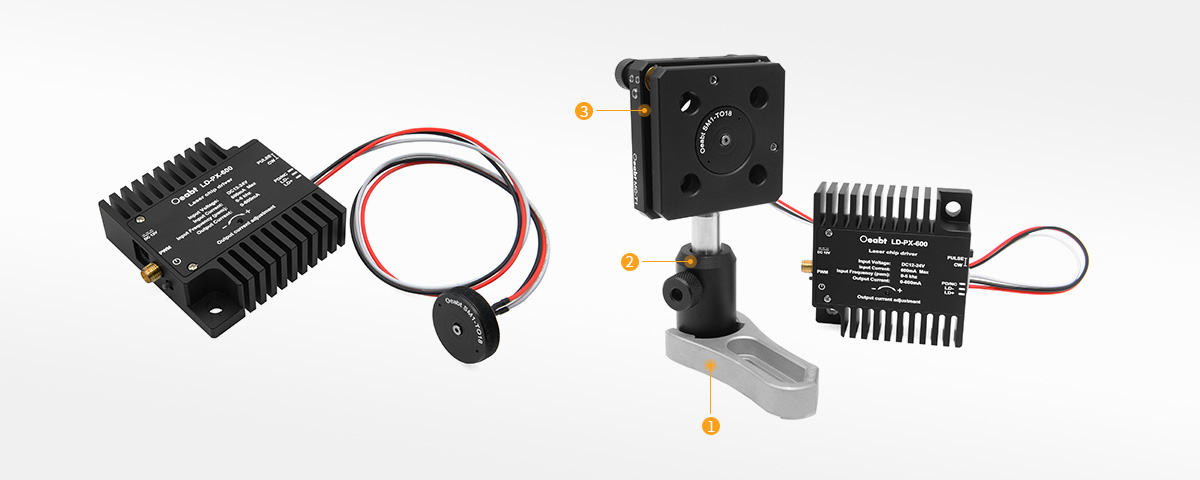

Сборка:

13008 6

Пример применения:

13008 7
