- Обеспечьте светодиоду белый свет 4000 К и холодный белый свет 6200 К；
- Разъем SMA очень подходит для многомодовых оптоволоконных перемычек；
- Тепловые характеристики оптимизированы для достижения стабильной выходной мощности；
- Разделенная конструкция источника света и контроллера, использующая аналоговую схему, с функцией защиты от короткого замыкания；
- Поддержка синхронного управления внешними сигналами запуска и плавной регулировки яркости стробоскопического освещения；
- С контроллером затемнения LEDOTB он поддерживает регулировку освещенности одноканального светодиодного источника света.；

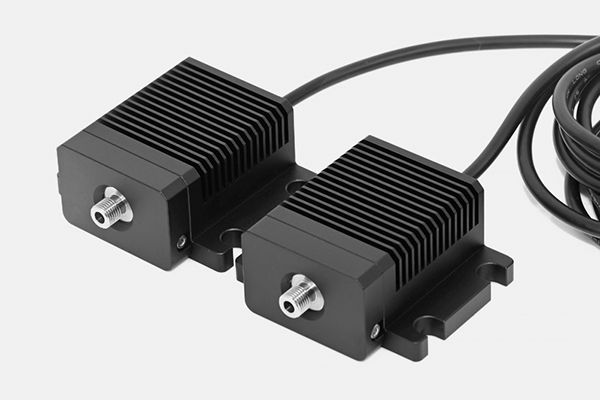

Соединяемые волокномсветодиоды соединяют один светодиод с оптическим волокном с помощью технологии стыкового соединения, включая светодиод, установленный на радиаторе с помощью волоконно-оптического разъема SMA. Многомодовые оптоволоконные перемычки, использующие разъемы SMA, могут быть интегрированы в оптические устройства.
|
модель
|
Выходная длина волны (нм)
|
Выходная мощность (МВт)
Типичное оптическое волокно диаметром 1 мм
|
Максимальный ток
|
|
LD-OF-MAX4K
|
4000-4500 К
|
54 МВт
|
1000 мА
|
|
LD-OF-MAX6K
|
6000-6500 К
|
55МВт
|
1000 мА
|
|
Размер оболочки
|
36*47.5*24.2 мм (без нижней пластины)
|
|
Материал оболочки
|
Экологически чистые алюминиевые детали
|
|
Волоконно-оптический материал
|
пластмасса
|
|
Длина волокна
|
пластмасса
|
|
Тип соединителя
|
Интерфейс SMA
|
|
Скорость многомодового соединения
|
＞90%
|
|
Форма пятна
|
Крапинки
|
|
Рабочая температура
|
0℃~60℃
|
|
вес
|
134,9 г
|
|
Регулятор затемнения светодиода
|
|
Размер оболочки
|
76.0*74.0*47.0 мм
|
|
Максимальная частота вспышки
|
10 кГц
|
|
Минимальная длительность стробоскопического импульса
|
50 мкс
|
|
Время переключения стробоскопа
|
≈25 мкс
|
|
Рабочая температура
|
0-40 ° C
|
|
Температура хранения 13 градусов
|
-40-70°℃
|
|
Входное напряжение
|
Регулируемый постоянный ток 12 В
|
|
Максимальное прямое напряжение светодиода
|
LEDOTB-700: 12 В постоянного тока
|
|
LEDOTB-1000: 12 В постоянного тока
|
|
Максимальный выходной ток
|
LEDOTB-700: 700 мА
|
|
LEDOTB-1000: 1000 мА
|
|
вес
|
175 г
|
Техническое описание:
Светодиоды с волоконной связью соединяют один светодиод с оптическим волокном с помощью технологии стыкового соединения, включая светодиод, установленный на радиаторе с помощью волоконно-оптического разъема SMA. Многомодовые волоконные перемычки, использующие разъемы SMA, могут быть интегрированы в оптические устройства. Кроме того, гибридные перемычки можно использовать для перехода от разъемов SMA к разъемам FC/PC, наконечникам наконечников или оголенному волокну. Благодаря своим гибким характеристикам волоконно-оптическая перемычка позволяет гибко и свободно перемещать лазерный светоизлучающий терминал, что делает использование лазера более удобным.
Эти установленные светодиоды с оптоволоконной связью обладают хорошей термостойкостью, устраняя проблему снижения выходной мощности света из-за повышения температуры светодиода. Каждый светодиод имеет радиатор в форме полосы с лучшими характеристиками рассеивания тепла, что позволяет снизить температуру на 10-15% и добиться быстрого охлаждения. Он обладает такими характеристиками, как высокая надежность, высокая стабильность, сильная защита от помех, хорошая консистенция и длительный срок службы.

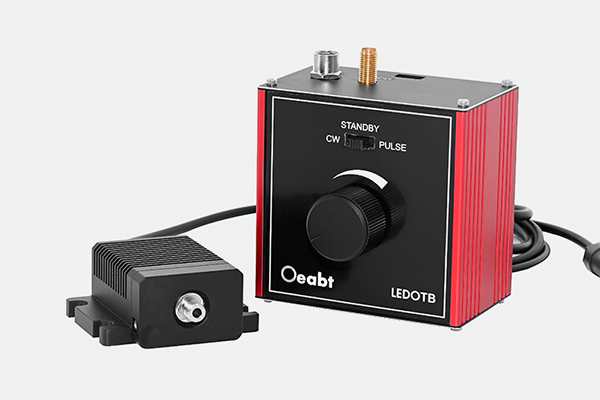

Контроллер LEDOTB - это компактный контроллер, который регулирует интенсивность света светодиодного источника света, подключенного по оптоволокну. Может управлять светодиодом с максимальным током 700-1000мА.Пользователю достаточно нажать на ручку потенциометра со встроенной функцией переключения, чтобы выполнить плавное затемнение светодиодного источника света. Этот контроллер поддерживает непрерывный режим привода с постоянным током (CW) и импульсный режим (импульсный ввод через сигнал SMA 5V TTL).LEDOTB обеспечивает стабильную и надежную поддержку источника света для вашей CCD-камеры с поддержкой экспозиции и цифровой микроскопической системы визуализации.
Коммуникационная шина серии KCH-A и концентратор питания специально разработаны для работы с контроллером модуля Oeabt серии C. Они упрощают управление кабелями, каналы питания и проблемы связи между несколькими USB-устройствами. Он включает в себя тонкий кронштейн типа подложки, на верхней поверхности которого имеется несколько межплатных соединительных гнезд, которые могут быть интегрированы с контроллерами модуля 2/3/4 C. Он содержит стандартную схему концентратора USB3.0 и может использовать только один шнур питания для питания до 4 контроллеров и обеспечения связи.
Сборка:
Пример применения:
Модель LED-OF-MAX4K
Стандарт: 36*47.5*24.2 мм
Описание продукта: светодиодный источник света необходимо использовать с контроллером затемнения светодиодов
Модель LED-OF-MAX6K
Стандарт: 36*47.5*24.2 мм
Описание продукта: светодиодный источник света необходимо использовать с контроллером затемнения светодиодов
Модель LED-OF-MAX4K
Стандарт: регулятор затемнения светодиода MAX4K + 700mA
Описание продукта: светодиодный источник света необходимо использовать с контроллером затемнения светодиодов
Модель LED-OF-MAX6K
Стандарт: регулятор затемнения светодиода MAX6K + 700mA
Описание продукта: светодиодный источник света необходимо использовать с контроллером затемнения светодиодов
Модель LED-OF-MAX4K
Стандарт: регулятор затемнения светодиода MAX4K + 1000mA
Описание продукта: светодиодный источник света необходимо использовать с контроллером затемнения светодиодов
Модель LED-OF-MAX6K
Стандарт: регулятор затемнения светодиода MAX6K + 1000mA
Описание продукта: светодиодный источник света необходимо использовать с контроллером затемнения светодиодов
