- Диапазон выходных длин волн составляет 400 нм ~ 850 нм, а мощность различных длин волн можно настроить.；
- Интеллектуальная схема управления с обратной связью, высокоэффективная оптическая система пропускания；
- Низкое энергопотребление, высокопроизводительный источник света, стабильная выходная мощность, хорошая консистенция и длительный срок службы；
- С контроллером затемнения PWM он поддерживает регулировку освещенности в режиме PWM для трех каналов лазерного источника света.；
- Для управления меню используется ручка переключения с одной кнопкой, которая проста и быстра; широкий диапазон частот и высокая точность；
Диапазон выходных длин волн лазеров с волоконной связью составляет от 400 до 850 нм, и они обладают очевидными преимуществами, такими как небольшие размеры, малый вес, высокое разрешение обнаружения, высокая чувствительность, широкий диапазон измерения температуры, хорошая конфиденциальность, высокая устойчивость к электромагнитным помехам и высокая коррозионная стойкость. Он может быть использован в различных областях, таких как оптическое хранение данных, передача оптических сигналов, сенсорные технологии, спектроскопия и медицинское применение.
|

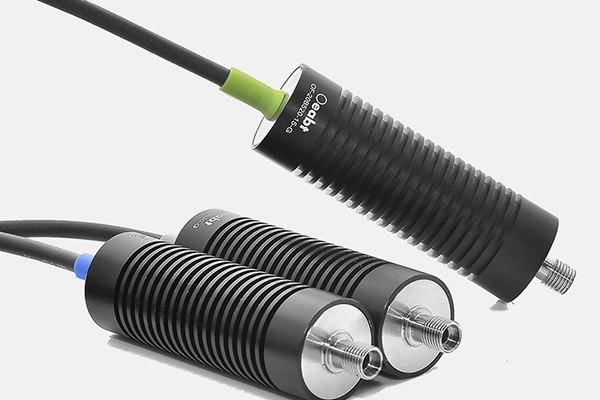

Лазерный модуль с волоконным соединением серии OF-20B
|
|
модель
|
Выходная длина волны, нм
|
Выходная мощность, МВт
|
|
ОФ-20В-405-(5-30)-Г
|
405
|
5/10/30 МВт
|
|
ОФ-20В-447-(5-30)-Г
|
447
|
5/10/30 МВт
|
|
ОФ-20В-450-(5-30)-Г
|
450
|
5/10/30 МВт
|
|
ОФ-20В-488-(5-30)-Г
|
488
|
5/10/30 МВт
|
|
ОФ-20В-505-(5-20)-Г
|
505
|
5/10/20 МВт
|
|
ОФ-20В-510-(5-20)-Г
|
510
|
5/10/20 МВт
|
|
ОФ-20В-515-(5-20)-Г
|
515
|
5/10/20 МВт
|
|
ОФ-20В-520-(5-20)-Г
|
520
|
5/10/20 МВт
|
|
ОФ-20В-635-(5-10)-Г
|
635
|
5-10 МВт
|
|
ОФ-20В-648-(5-30)-Г
|
648
|
5/10/20/30 МВт
|
|
ОФ-20В-660-(5-30)-Г
|
660
|
5/10/20/30 МВт
|
|
ОФ-20В-785-(5-30)-Г
|
785
|
5/10/20/30 МВт
|
|
ОФ-20В-808-(5-30)-Г
|
808
|
5/10/30 МВт
|
|
ОФ-20В-830-(5-30)-Г
|
830
|
5/10/20/30 МВт
|
|
ОФ-20В-850-(5-30)-Г
|
850
|
5/10/20/30 МВт
|
|
Размер оболочки
|
20 мм *59 мм (регулируемый фокус)
|
|
Материал оболочки
|
Экологически чистые алюминиевые детали
|
|
Оптическийматериал для волокон
|
пластмасса
|
|
Длина волокна
|
1 м
|
|
Тип соединителя
|
Интерфейс SMA
|
|
Скорость многомодового соединения
|
＞90%
|
|
Форма пятна
|
Крапинки
|
|
Рабочее напряжение
|
Постоянный ток 12 В
|
|
Режим управления цепью
|
Панель управления PWM
|
|
Управляемая частота
|
0-5 Гц
|
|
Рабочая температура
|
-10℃~+60℃
|
|
вес
|
56,6 г
|
|
ШИМ-регулятор затемнения лазерного источника света
|
|
Входное напряжение
|
DC12V
|
|
|
Выходное напряжение
|
DC12V
|
|
|
Количество каналов
|
3 шт.
|
Может использоваться одновременно
|
|
частотный диапазон
|
1-5 Гц
|
|
|
Точность частоты
|
±2
|
|
|
Нагрузка на ШИМ-сигнал
|
5-30мА
|
|
|
Диапазон регулировки рабочего цикла
|
0-100%
|
|
|
Расстояние шага регулировки рабочего цикла
|
1%
|
|
|
Сохранение параметров настройки
|
Автоматическое сохранение
|
Не теряется после отключения питания
|
|
Выходная амплитуда
|
|
Амплитуда ШИМ равна входному напряжению
|
|
Рабочая температура окружающей среды
|
-20~70℃
|
|
|
объем
|
76*74*47 мм
|
Без высоты ручки
|
|
качество
|
174,8 г
|
|
Техническое описание:

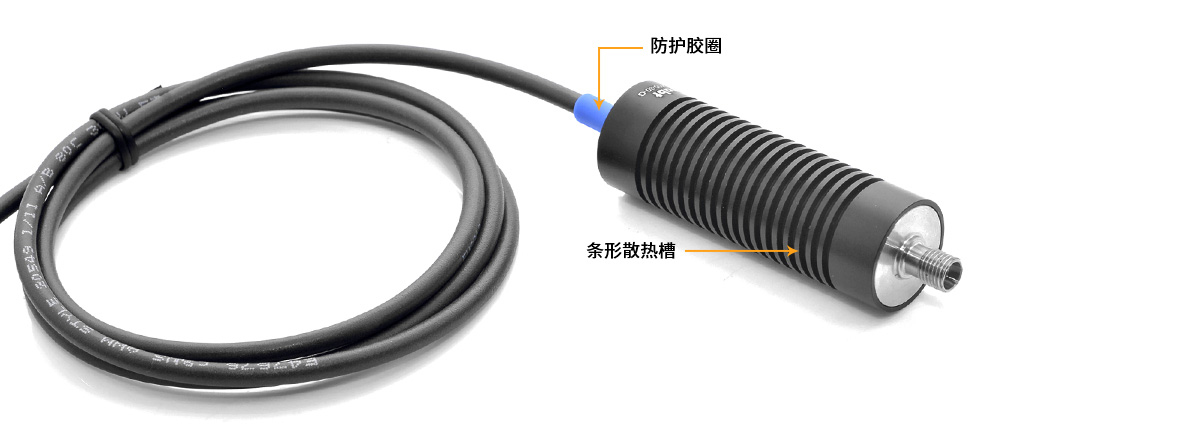

Все лазеры изготовлены из высококачественных оригинальных и импортных лазерных диодов, оснащены высокопроизводительной схемой управления PWM и группой линз из стекла с оптическим покрытием.Кроме того, лазер имеет радиатор в форме полосы с лучшими характеристиками рассеивания тепла, что позволяет снизить температуру на 10-15% и быстро охладить диод.Он обладает такими характеристиками, как высокая надежность, высокая стабильность, сильная защита от помех, хорошая согласованность и длительный срок службы.

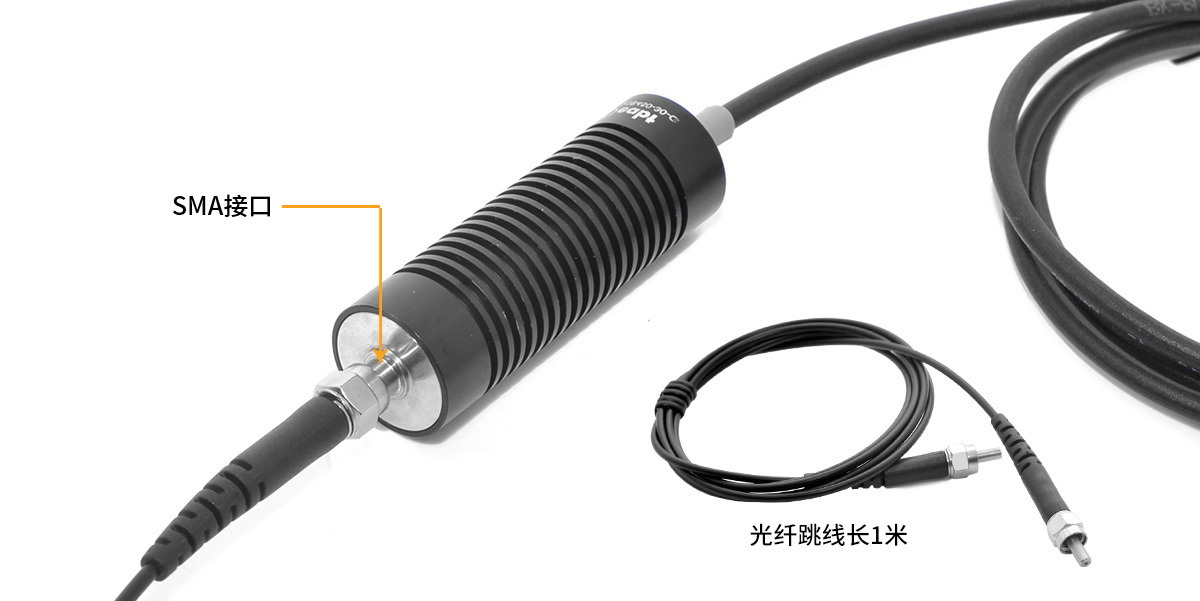

Лазерный порт представляет собой разъем SMA. Благодаря своим гибким характеристикам волоконно-оптическая перемычка может заставить лазерный светоизлучающий терминал перемещаться гибко и свободно, делая использование лазера более удобным.；

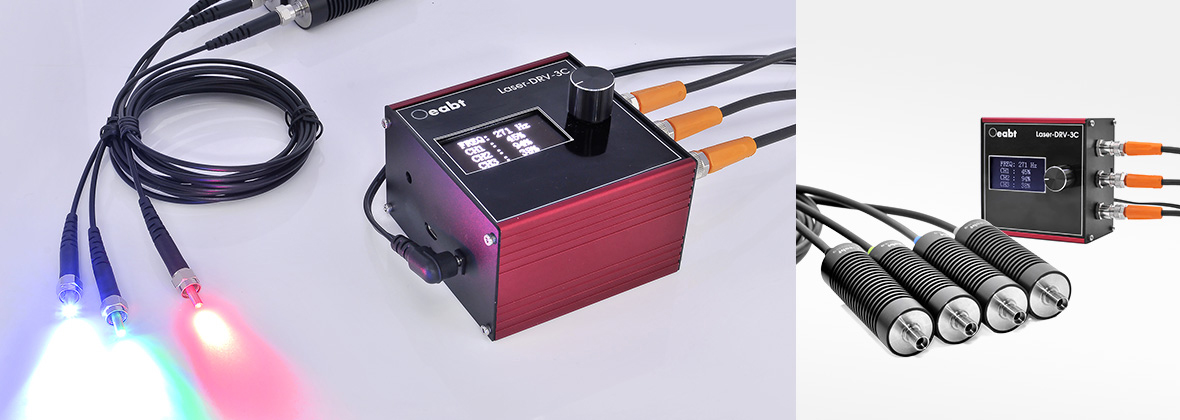

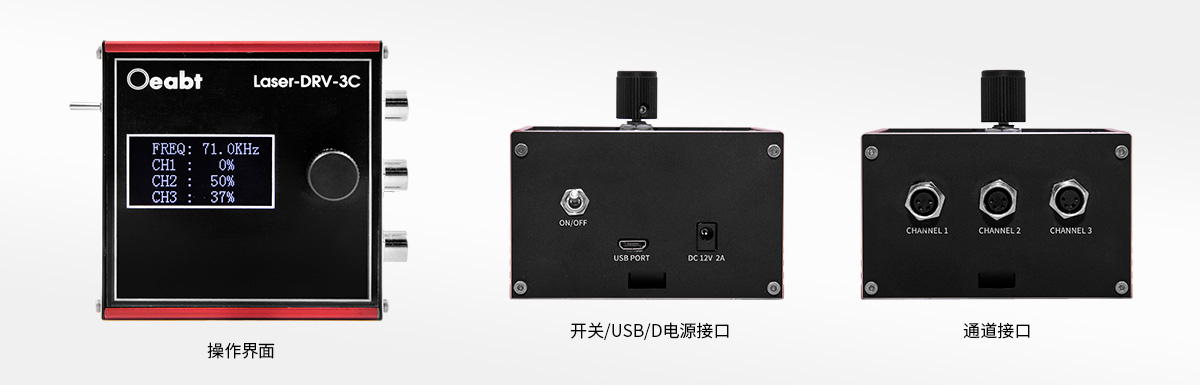

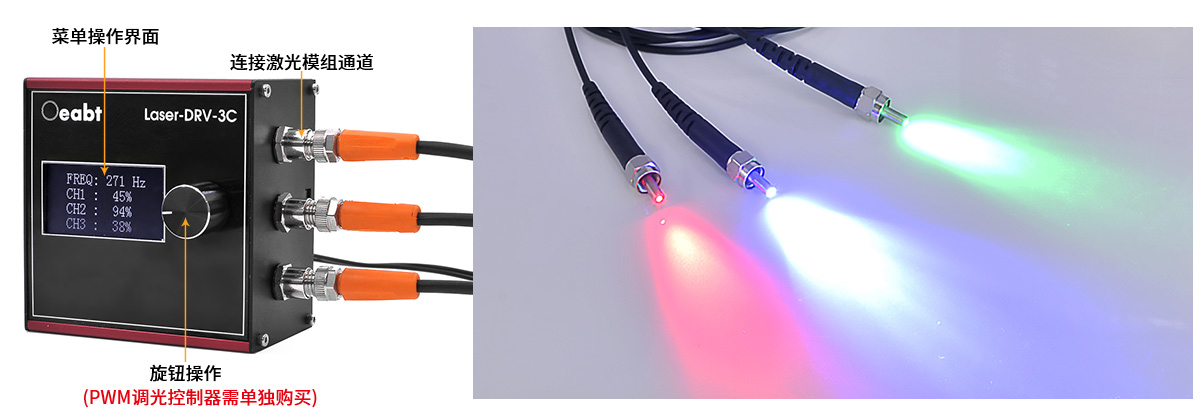

Лазерный модуль используется с ШИМ-контроллером, лазерный модуль используется с ШИМ-контроллером, а панель управления может быть подключена к 3 лазерным модулям.Подключившись к источнику питания, вы можете самостоятельно включить контроллер и войти в интерфейс управления.Нажмите на верхнюю часть ручки, чтобы переключить лазерный модуль, выбранный для управления, и вращайте его влево и вправо, чтобы отрегулировать яркость соответствующего модуля.

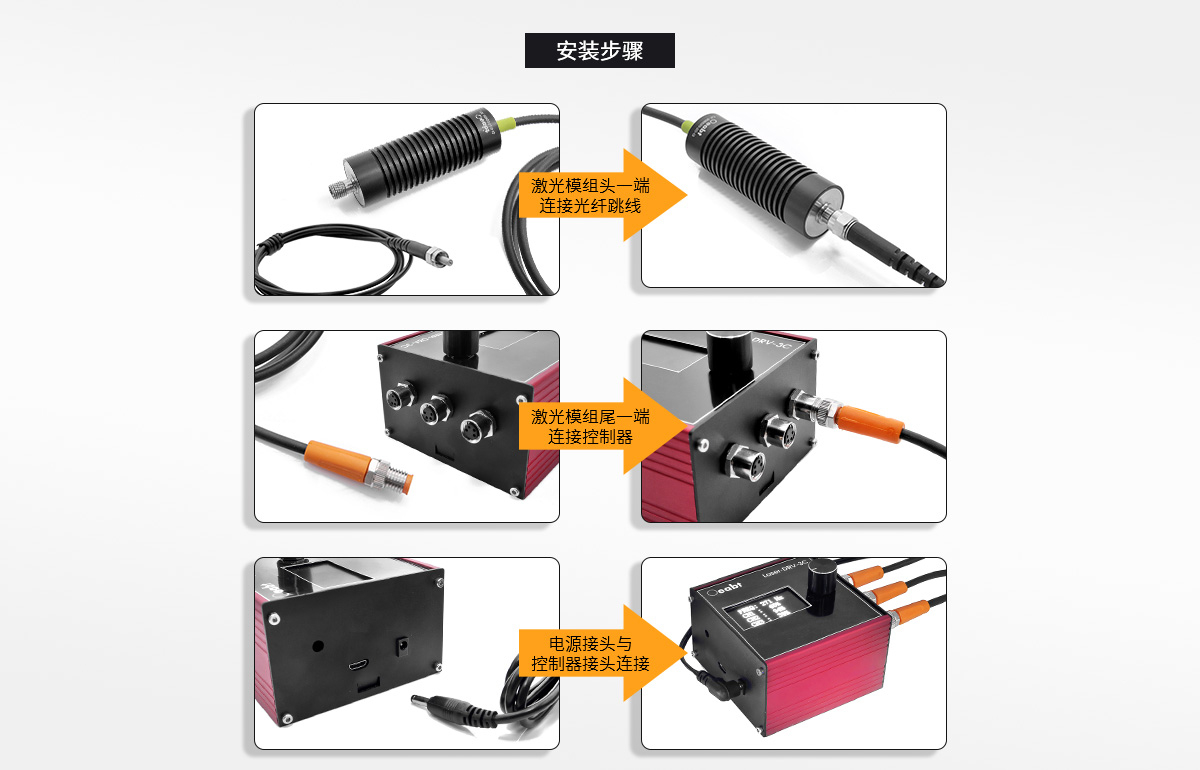

Сборка:
Пример применения:
Модель OF-20B-405-5- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-405-10- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-447-5- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-447-10- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-450-5- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-450-10- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-488-5- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-488-10- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-488-30- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-505-5- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-505-20- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-510-5- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-510-20-G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-515-5-G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-515-20-G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-520-5-G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-520-20-G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-648-5-G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-648-20-G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-660-5-G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-660-20-G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-785-5-G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-785-20- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-808-5- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-808-10- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-830-5- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-830-20- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-850-5- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
Модель OF-20B-850-20- G
Стандарт: 20 мм * 59 мм (регулируемый фокус)
