Описание продукта
Использование поперечной роликовой направляющей, высокая грузоподъемность, хорошая износостойкость для обеспечения чувствительности продукта и других ключевых показателей；
Основной материал изготовлен из алюминиевого сплава, а поверхность зачернена. Он подходит для оптических экспериментов и других областей, требующих высокой точности ручной настройки.；
В режиме дециметрового привода каждое устройство разделено на левый, правый и средний привод, что очень гибко и удобно. клиенты могут выбирать в соответствии со своими потребностями.；
Продукт отличается большим размером, хорошим сочетанием, короткими сроками поставки и экономичностью；

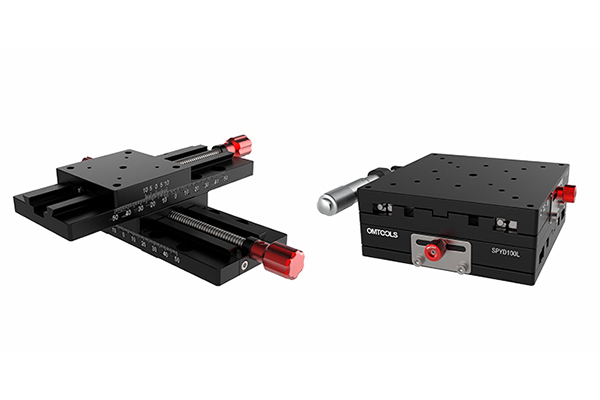

Серия направляющих поперечных роликов OMSDH02 двумерная ступень ручного перевода (направление XY), основной материал изготовлен из алюминиевого сплава, высокая чувствительность, малый размер, используется направляющая поперечных роликов, для сантиметровой карты или вспомогательного привода с резьбой, эта серия продуктов имеет чувствительность менее 2 мкм. Ступень перемещения имеет конструкцию направляющего рельса с поперечными роликами, которая обладает большей грузоподъемностью и лучшей устойчивостью при движении. В нем используется регулировка микроразрыва, которая может быть прочитана напрямую и очень удобна в использовании. Это один из наиболее широко используемых стилей перевода. В нижней части изделия имеются отверстия для крепежных винтов, которые можно напрямую подсоединить к другим столешницам или перенести на монтажную опорную пластину, а затем закрепить на оптической платформе или плоской пластине для использования. Стандартным материалом изделия является высококачественный авиационный алюминий, и при наличии особых потребностей он также может быть использован в качестве переводной ступени из нержавеющей стали.
Общие параметры
|
Основной материал
Алюминиевый сплав
|
|
Обработка поверхности
Черная анодированная обработка
|
|
Направляющая рейка (направляющий механизм)
Вспомогательная направляющая в виде ласточкиного хвоста, поперечная роликовая направляющая
|
|
Передаточный механизм
Винт для заточки мелких зубьев, сантиметровая карточка
|
Серия поперечных роликовых направляющих OMSDH02 двумерная ступень ручного перемещения (направление XY)
Использование поперечной роликовой направляющей, высокая грузоподъемность, хорошая износостойкость для обеспечения чувствительности продукта и других ключевых показателей；
Основной материал изготовлен из алюминиевого сплава, а поверхность зачернена. Он подходит для оптических экспериментов и других областей, требующих высокой точности ручной настройки.；
В режиме дециметрового привода каждое устройство разделено на левый, правый и средний привод, что очень гибко и удобно. клиенты могут выбирать в соответствии со своими потребностями.；
Продукт отличается большим размером, хорошим сочетанием, короткими сроками поставки и экономичностью；
Этап двумерного ручного перевода, размер стола 40 X 40 мм, передаточный механизм, сантиметровая карточка - OMSDH02AE
|
Размер стола
40 X 40 мм
|
Передаточный механизм
Сантиметровая карточка
|
|
маршрут
Ось X: 13 мм, ось Y: 13 мм
|
Используйте стандартный этап перевода
Ось X: SPYD40L (R)(ZL) (ZR), ось Y: SPYD40L(R)(ZL) (ZR)
|
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
0,3 кг
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
＜30 ед
|
Отклонение
＜25”
|
|
Дополнительная установочная опорная плита
OMLA01
|
нагрузка
3 кг
|
Этап двумерного ручного перевода, размер стола 60 X 60 мм, передаточный механизм, сантиметровая карточка - OMSDH02AF
|
Размер стола
60 X 60 мм
|
Передаточный механизм
Сантиметровая карточка
|
|
маршрут
Ось X: 13 мм, ось Y: 13 мм
|
Используйте стандартный этап перевода
Ось X: SPYD60L (R)(ZL) (ZR), ось Y: SPYD60L(R)(ZL) (ZR)
|
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
0,45 кг
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
＜30 ед
|
Отклонение
＜25”
|
|
Дополнительная установочная опорная плита
OMLA01
|
нагрузка
5 кг
|
Этап двумерного ручного перевода, размер стола 65 X 65 мм, механизм передачи сантиметровой карты - OMSDH02AG
|
Размер стола
65 X 65 мм
|
Передаточный механизм
Сантиметровая карточка
|
|
маршрут
Ось X: 25 мм, ось Y: 25 мм
|
Используйте стандартный этап перевода
Ось X: SPYD65L (R)(ZL) (ZR), ось Y: SPYD65L(R)(ZL)(ZR)
|
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
0,5 кг
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
＜30 ед
|
Отклонение
＜25”
|
|
Дополнительная установочная опорная плита
NA
|
нагрузка
5 кг
|
Этап двумерного ручного перевода, размер стола 80 X 80 мм, передаточный механизм, сантиметровая карточка - OMSDH02AH
|
Размер стола
80 X 80 мм
|
Передаточный механизм
Сантиметровая карточка
|
|
маршрут
Ось X: 25 мм, ось Y: 25 мм
|
Используйте стандартный этап перевода
Ось X: SPYD80L (R)(ZL) (ZR), ось Y: SPYD80L(R)(ZL) (ZR)
|
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
1,0 кг
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
＜30 ед
|
Отклонение
＜25”
|
|
Дополнительная установочная опорная плита
OMLA02
|
нагрузка
7 кг
|
Этап двумерного ручного перевода, размер стола 100 X 100 мм, передаточный механизм, сантиметровая карточка - OMSDH02AI
|
Размер стола
100 X 100 мм
|
Передаточный механизм
Сантиметровая карточка
|
|
маршрут
Ось X: 25 мм, ось Y: 25 мм
|
Используйте стандартный этап перевода
Ось X: SPYD100L (R)(ZL) (ZR), ось Y: SPYD100L (R)(ZL) (ZR)
|
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
1,4 кг
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
＜30 ед
|
Отклонение
＜25”
|
|
Дополнительная установочная опорная плита
OMLA03
|
нагрузка
15 кг
|
Этап двумерного ручного перевода, размер стола 125 X 125 мм, механизм передачи сантиметровой карты - OMSDH02AJ
|
Размер стола
125 X 125 мм
|
Передаточный механизм
Сантиметровая карточка
|
|
маршрут
Ось X: 25 мм, ось Y: 25 мм
|
Используйте стандартный этап перевода
Ось X: SPYD125L (R)(ZL) (ZR), ось Y: SPYD125L(R)(ZL)(ZR)
|
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
2,0 кг
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
＜30 ед
|
Отклонение
＜25”
|
|
Дополнительная установочная опорная плита
OMLA04
|
нагрузка
20 кг
|
Вспомогательный рельс серии OMSDH02 "Ласточкин хвост" с двумерной ступенью ручного перемещения (направление XY)
Вспомогательная направляющая в виде ласточкиного хвоста, большой ход, высокая грузоподъемность；
Шлифовальный шнек имеет небольшой шаг и высокую чувствительность；
Благодаря весам считывание данных происходит быстро и удобно；
Он обладает функцией блокировки, хорошим эффектом блокировки и высокой стабильностью；
Благодаря различным штрихам и размерам изделия получаются очень насыщенными；
Этап двумерного ручного перевода, размер стола 65 X 65 мм, механизм передачи сантиметровой карты - OMSDH02AA
|
Размер стола
65 X 65 мм
|
Передаточный механизм
Винт для мелкой заточки зубьев
|
|
маршрут
Ось X: 25 мм, ось Y: 25 мм
|
Используйте стандартный этап перевода
Ось X: SPYB25, ось Y: SPYB25
|
|
Направляющая рейка (направляющий механизм)
Вспомогательный рельс в виде ласточкиного хвоста
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
0,6 кг
|
Минимальное чтение
0,1 мм
|
|
нагрузка
5 кг
|
|
Этап двумерного ручного перевода, размер стола 65 X 65 мм, механизм передачи сантиметровой карты - OMSDH02AB
|
Размер стола
65 X 65 мм
|
Передаточный механизм
Винт для мелкой заточки зубьев
|
|
маршрут
Ось X: 50 мм, ось Y: 50 мм
|
Используйте стандартный этап перевода
Ось X: SPYB50, ось Y: SPYB50
|
|
Направляющая рейка (направляющий механизм)
Вспомогательный рельс в виде ласточкиного хвоста
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
0,7 кг
|
Минимальное чтение
0,1 мм
|
|
нагрузка
5 кг
|
|
Этап двумерного ручного перевода, размер стола 65 X 65 мм, механизм передачи сантиметровой карты - OMSDH02AC
|
Размер стола
65 X 65 мм
|
Передаточный механизм
Винт для мелкой заточки зубьев
|
|
маршрут
Ось X: 75 мм, ось Y: 75 мм
|
Используйте стандартный этап перевода
Ось X: SPYB75, ось Y: SPYB75
|
|
Направляющая рейка (направляющий механизм)
Вспомогательный рельс в виде ласточкиного хвоста
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
0,8 кг
|
Минимальное чтение
0,1 мм
|
|
нагрузка
5 кг
|
|
Этап двумерного ручного перевода, размер стола 65 X 65 мм, механизм передачи сантиметровой карты - OMSDH02AD
|
Размер стола
65 X 65 мм
|
Передаточный механизм
Винт для мелкой заточки зубьев
|
|
маршрут
Ось X: 100 мм, ось Y: 100 мм
|
Используйте стандартный этап перевода
Ось X: SPYB100, ось Y: SPYB100
|
|
Направляющая рейка (направляющий механизм)
Вспомогательный рельс в виде ласточкиного хвоста
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
1,0 кг
|
Минимальное чтение
0,1 мм
|
|
нагрузка
5 кг
|
|
