• Подъемная платформа с высокой устойчивостью, возможностью блокировки в вертикальном и поворотном направлениях；
• Монтажная поверхность верхней платформы имеет диаметр 67,0 мм, которую можно поворачивать на 360 ° для грубой регулировки и фиксации положения；
• Диапазон вертикальной регулировки 26 мм, от 50,8 мм до 76,8 мм；
• Статическая и динамическая грузоподъемность 50 кг (110,2 фунта)；

Регулируемый по высоте поворотный стол представляет собой компактную монтажную платформу с фиксируемым диапазоном перемещения и позволяет надежно и стабильно устанавливать оптические компоненты на любой высоте без раскачивания. Веерообразное регулировочное кольцо может обеспечивать невращающийся вертикальный ход 26 мм, а платформу можно поворачивать на 360 ° для грубой регулировки и фиксации положения.

Техническое описание:

Поворотный стол с регулируемой высотой представляет собой компактную монтажную платформу с фиксируемым диапазоном перемещения и позволяет надежно, стабильно и без раскачивания устанавливать оптические компоненты на любой высоте. Регулировочное кольцо в форме веера может обеспечить невращающийся вертикальный ход в 26 мм со шкалой 0,01 мм, а положение фиксируется с помощью боковых стяжных винтов. Вращающаяся платформа оснащена накатным колесом для грубой регулировки, а шкала наката имеет интервал в 2°. Платформу можно поворачивать на 360° для грубой регулировки и фиксировать в нужном положении.

На верхней платформе предусмотрены монтажные отверстия M4 и M6 для подключения других компонентов. Призма и кубическая спектроскопическая призма могут быть легко и безопасно закреплены с помощью прижимного рычага, обеспечивающего удерживающее усилие для регулировочной рамы/ монтажного гнезда платформы, путем ввинчивания в отверстие для винта в верхней части платформы.

Основание имеет 4 отверстия с потайной головкой, и основание прочно фиксируется в нужном положении с помощью винтов с головкой M6 для предотвращения случайной регулировки.

Поверхность платформы: Z-TSX-R1: круглые отверстия для винтов; Z-TSX-R2: квадратные отверстия для винтов；

Сборка:

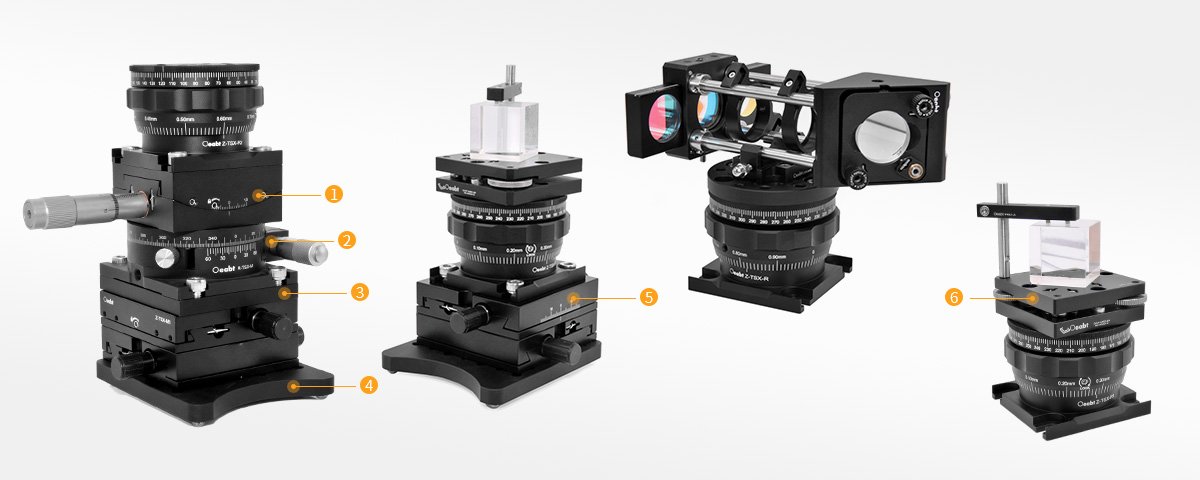

Пример применения:

Модель Z-TSX-R1

Модель Z-TSX-R2
