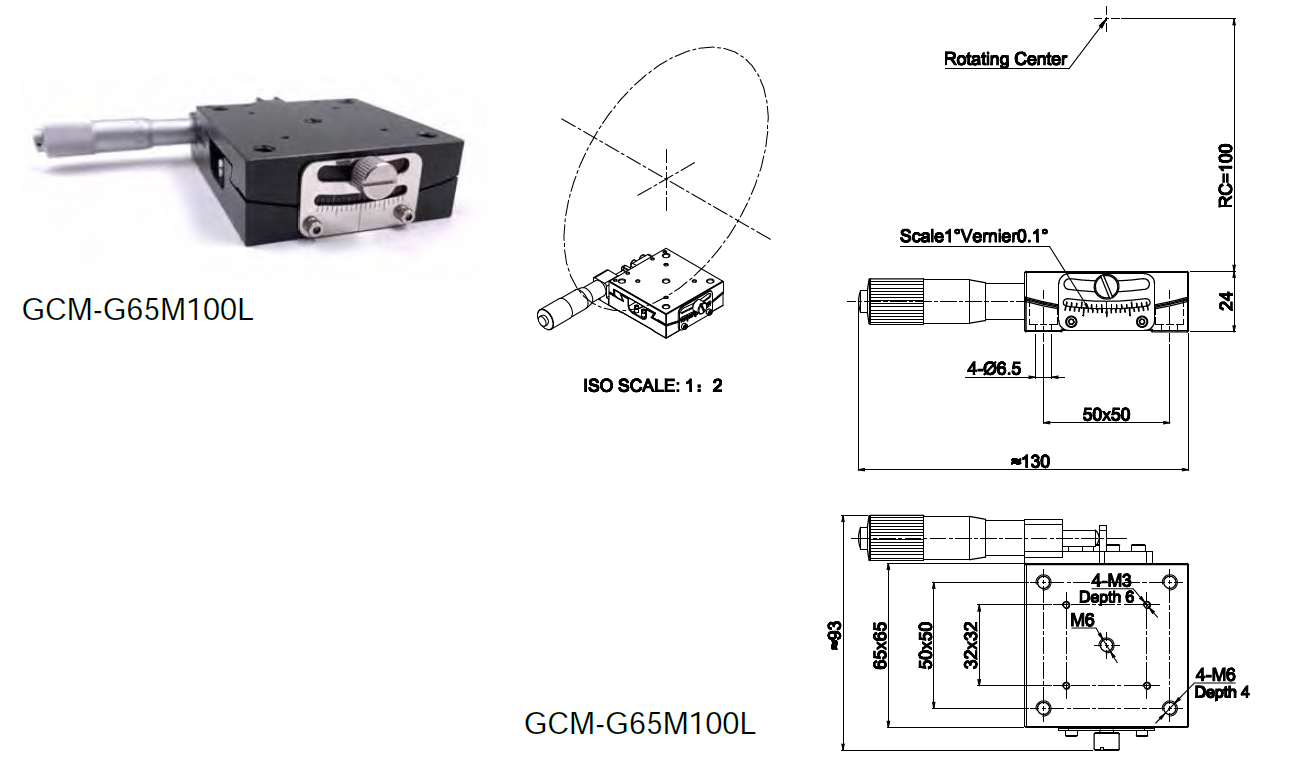

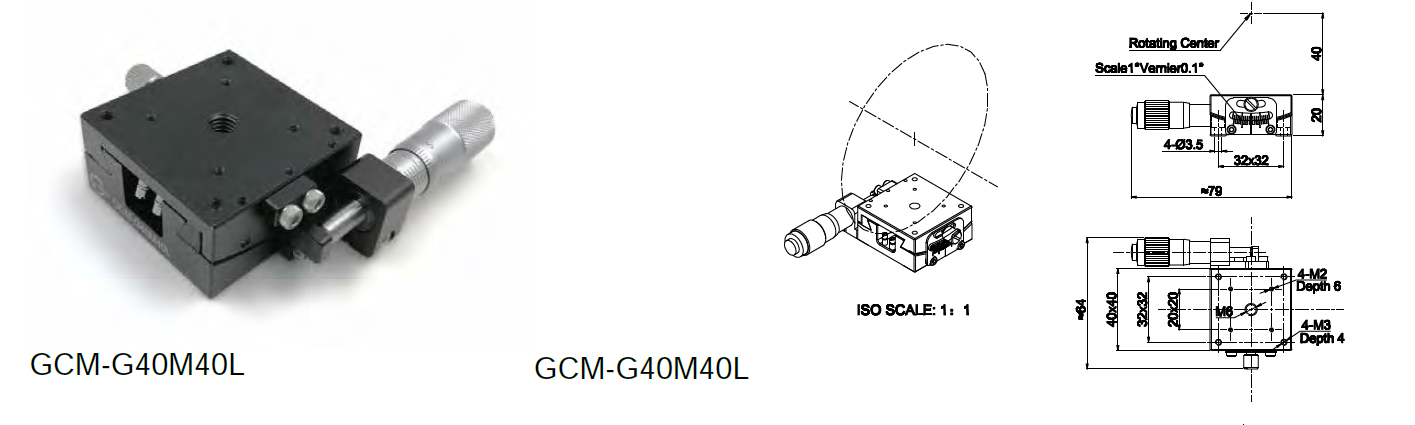

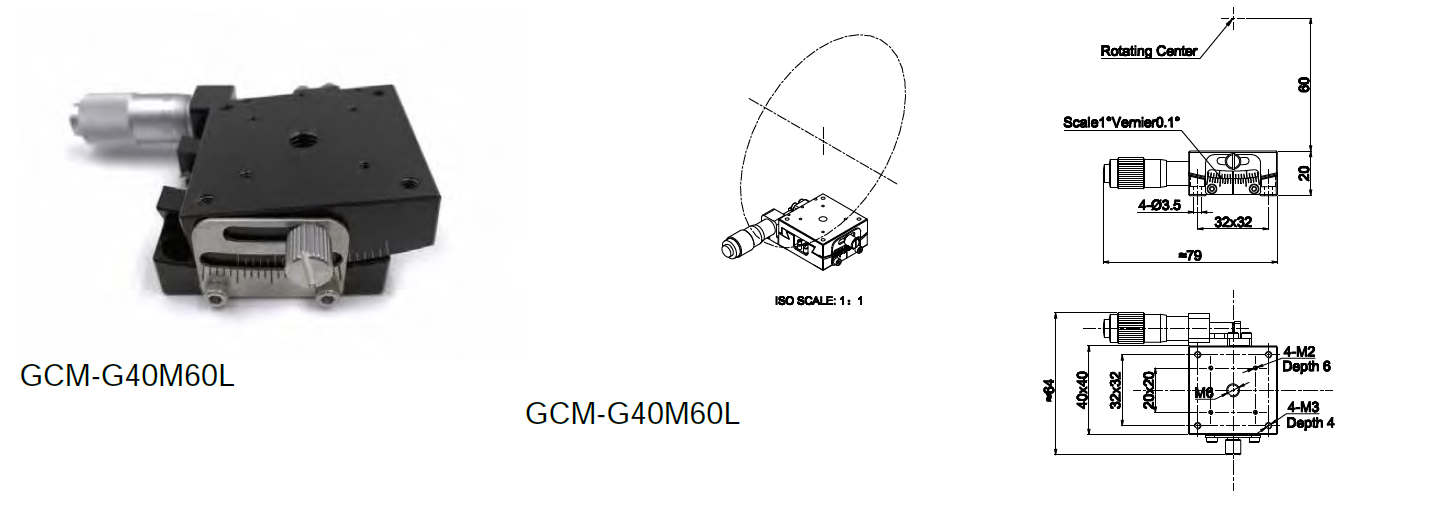

Ступень гониометра - это устройство, используемое для точного поворота объекта в небольшом угловом диапазоне вокруг фиксированной точки в пространстве. Угломеры аналогичны линейным ступеням, но вместо обеспечения линейного перемещения ступень частично вращается вокруг неподвижной точки над монтажной поверхностью ступени. В наших продуктовых линейках расстояние от точки поворота до монтажной поверхности было рассчитано таким образом, что две разные модели гониометров (GCM-G40M и GCM-65M) могут быть расположены в конфигурации XY, и обе ступени будут вращаться примерно в одной точке. Ступени гониометра GCM-G используют прецизионный микрометр в качестве исполнительного элемента, а направляющую - шлифовальный подшипник в виде ласточкиного хвоста. Прецизионная конструкция в виде ласточкиного хвоста в сочетании с ходовым винтом без люфта и нониусной шкалой обеспечивает точное и воспроизводимое позиционирование.

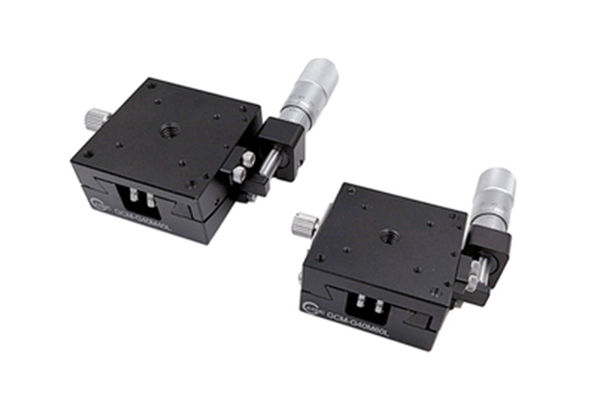

Гониометр GCM-G.
