• Чистое вращательное движение вокруг виртуальной точки；
• На кромке имеется отметка с индексом 1 °；
• Конструкция пружинной нагрузки без отдачи, съемная и взаимозаменяемая с несколькими приводами；
• Для полной фиксации платформы можно использовать крепежные винты, установленные сбоку；

При использовании с 20-миллиметровым курсорным микрометром GON65-L-M обеспечивает вращательное движение ±5 °; GON65-U-M обеспечивает вращательное движение ±10°.；

Ступень углового перемещения серии GON65 - это устройство, используемое для точного поворота объектов в небольшом диапазоне углов. Оно вращается вокруг фиксированной точки в пространстве. Гониометрические поворотные столы серии GON65 используют прецизионные направляющие типа "ласточкин хвост" с приводом и пружинное нагружение для уменьшения отдачи, аналогичной той, которая характерна для платформ с червячными передачами. Дополнительным преимуществом подпружиненной конструкции являются взаимозаменяемые приводы, позволяющие выбирать чувствительность регулировки из множества приводов, таких как прецизионные регулировочные винты, дифференциальные микрометры или электрические приводы.

Техническое описание:

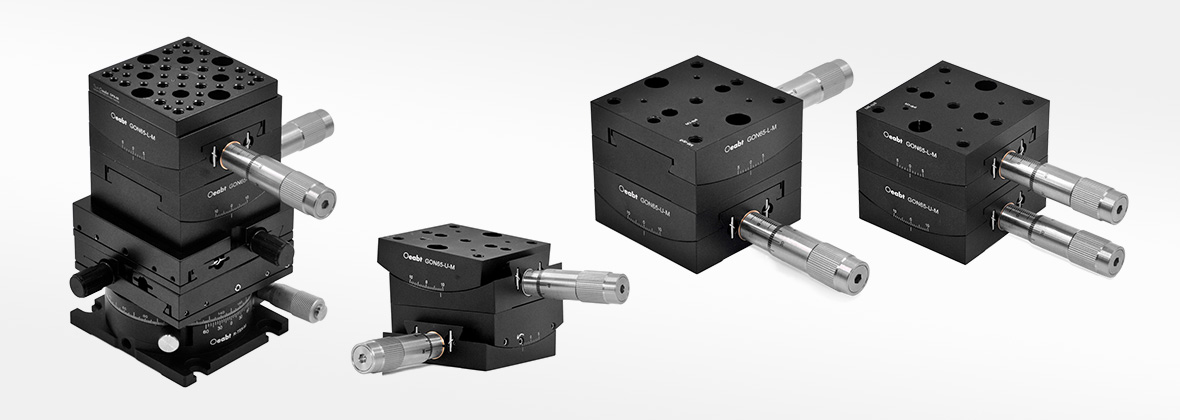

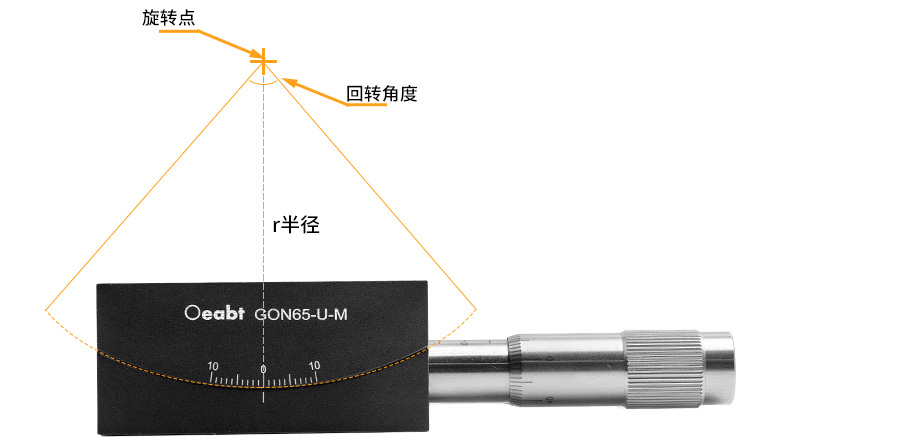

Наша ступень углового перемещения позволяет осуществлять беспрепятственное чистое вращательное движение вокруг точки поворота в пределах диапазона углов поворота. Компактная многослойная конструкция позволяет закрепить ступень углового перемещения на верхней поверхности другой ступени углового перемещения, а точки поворота двух ступеней углового перемещения перекрываются.

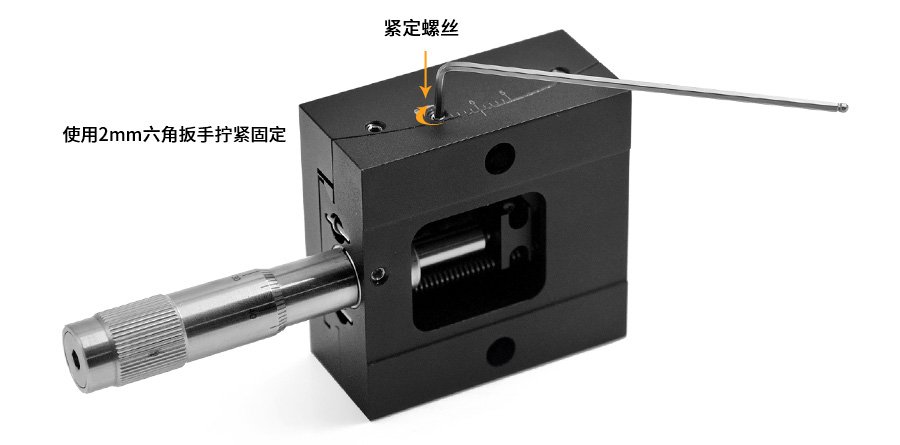

Точная конструкция в виде ласточкиного хвоста в сочетании с винтом без отдачи и микрометром улучшает угловое позиционирование верхней пластины и обеспечивает точное и воспроизводимое позиционирование.Крепежные винты на боковой стороне несущей ступени можно использовать для фиксации платформы и фиксации перемещения выдвижной ступени.

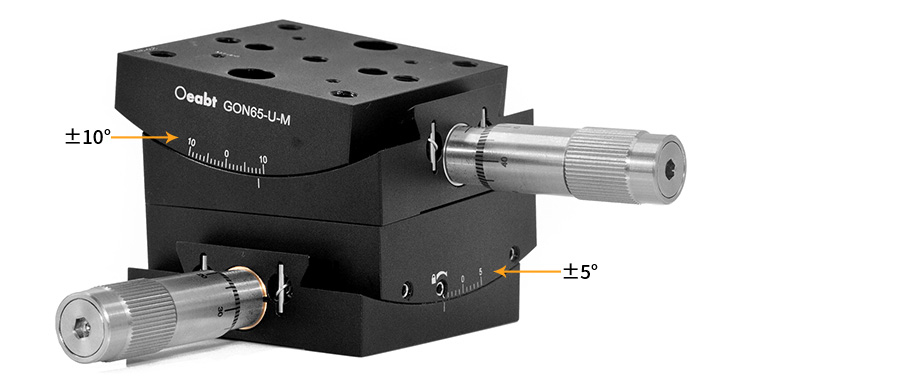

При использовании с курсорным микрометром с ходом 20 мм верхняя скоба GON65-U-M имеет вращательное движение ±10°, а верхняя скоба GON65-L-M имеет вращательное движение ±5°.Шестигранные винты на боковой стороне несущей ступени можно использовать для надежной фиксации перемещения перемещаемой ступени.

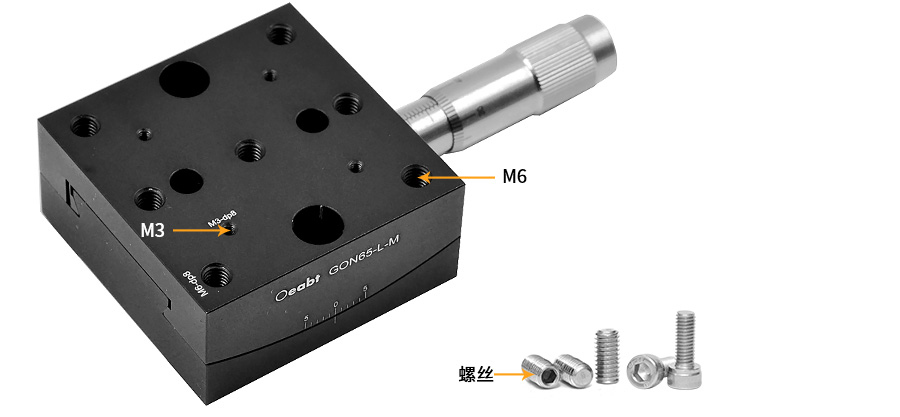

Стол углового перемещения имеет множество резьбовых отверстий для установки, включая 7 резьбовых отверстий M6 и 4 резьбовых отверстия M3.Компоненты оптической машины легко подключаются к мобильной станции. Эту серию можно укладывать в штабель и конфигурировать с помощью монтажного отверстия с потайной головкой M6 или устанавливать на макетную плату серии mini.

Пожалуйста, обратите внимание, что мы не рекомендуем снимать нижнюю пластину с таблицы угловых перемещений. Поскольку это может повлиять на точную регулировку ступени перемещения, что требует повторной калибровки или переналадки.

Сборка:

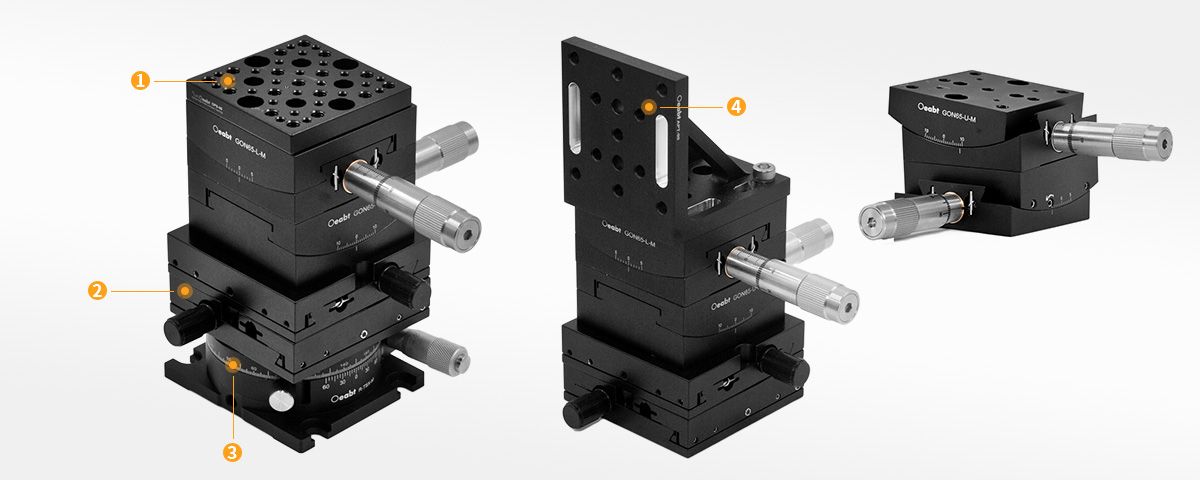

Пример применения:

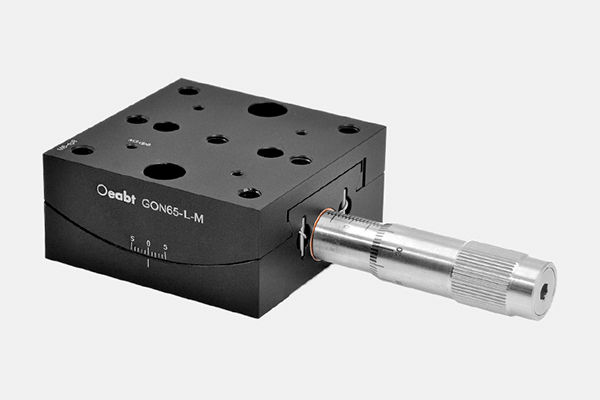

Модель GON65-L-M

Описание продукта: высота оси вращения: 80 мм; масштаб: 1°

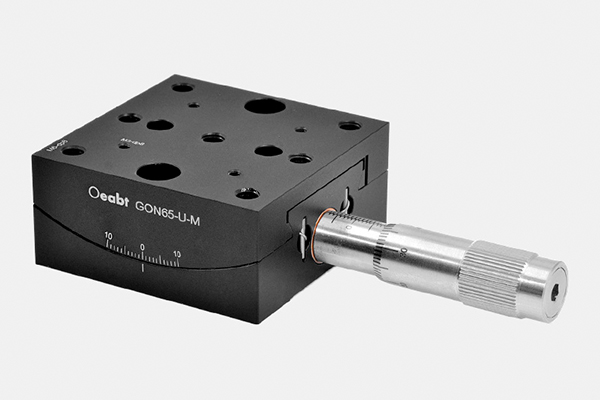

Модель GON65-U-M

Описание продукта: высота оси вращения: 50 мм; масштаб: 1°

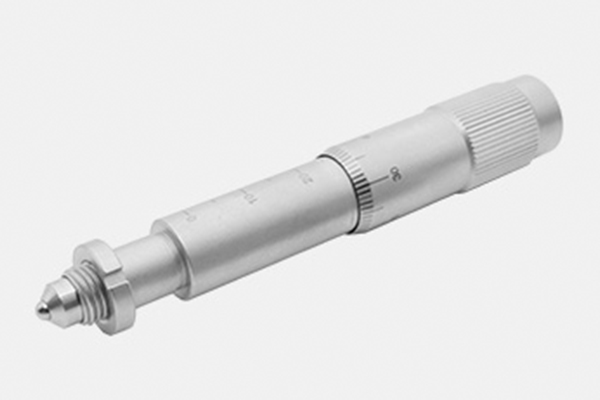

Модель SM25

Описание продукта: масштаб: 10 мкм; курсор: 1 мкм
