- Обеспечивает регулировку наклона и угла отклонения по двум осям на ±5°；
- Предназначен для лазеров или оптических датчиков для регулировки смещения оптической оси；
- Двухосная регулировка оси сдвига с функцией блокировки；
- Сопротивление нагрузке: 5 кгс；

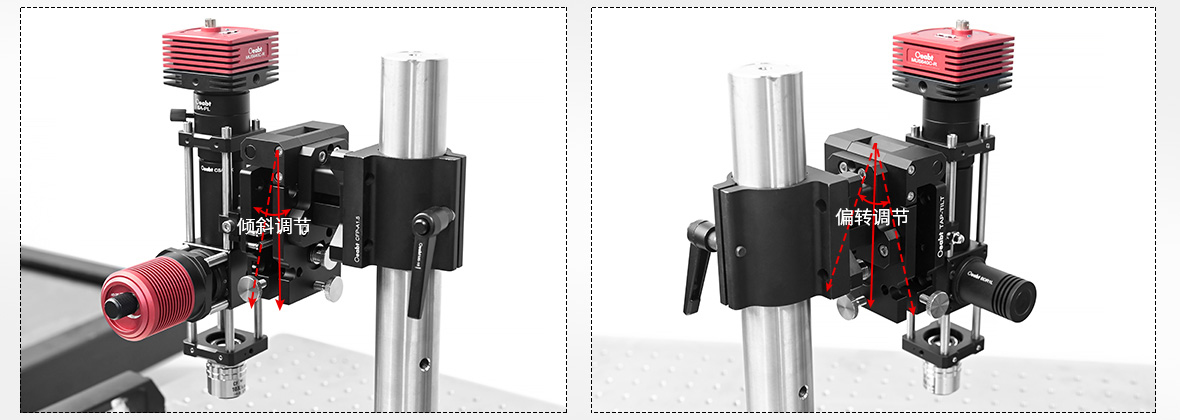

Выдвижной стол TAP-TILT оснащен функцией регулировки наклона, а угол наклона и отклонения ± 5 ° по обеим осям можно регулировать, поворачивая ручку вручную. Это предназначено для различных лазеров, оптических датчиков и других устройств, которые необходимо коллимировать с лучом, чтобы изменить положение пятна и направление оптической оси с помощью небольших регулировок наклона.
|
модель
|
TAP-TILT
|
|
стандарт
|
98.0*67.8*40.0 мм
|
|
Угол наклона
|
±5°
|
|
Сопротивление нагрузке
|
5 кгс
|
|
Тип отверстия для винта
|
Передняя панель: M3 * 4 (отверстие для потайной головки), M4*7 (отверстие для потайной головки), M4*4 (отверстие для потайной головки)
Задняя панель: M3*4, M4*4 (потайное отверстие), M6*7
|
|
вес
|
436,5 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Раздвижной стол TAP-TILT имеет функцию регулировки наклона, а угол наклона и отклонения ±5° по обеим осям можно регулировать поворотом ручки вручную. Это предназначено для различных лазеров, оптических датчиков и других устройств, которые необходимо коллимировать с лучом, чтобы изменить положение пятна и направление оптической оси путем небольшой регулировки наклона. Результаты оптимизированных оптических экспериментов, измерений и проверок могут помочь добиться более точного наблюдения и контроля.

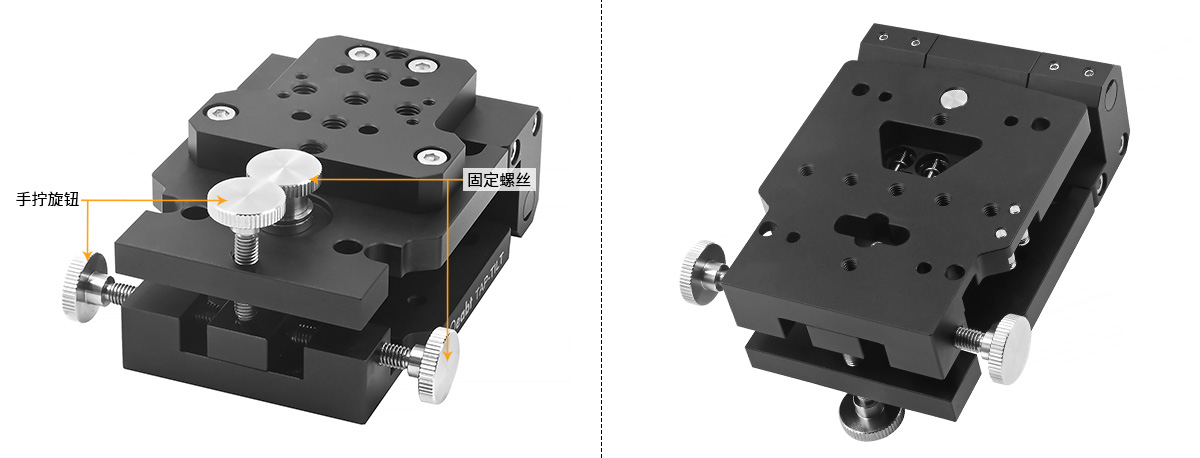

Регулировка оси сдвига по двум осям и фиксирующая конструкция очень удобны. С помощью фиксирующего механизма можно зафиксировать требуемое положение выдвижного стола и предотвратить случайное перемещение. Поддерживайте стабильное отрегулированное положение.
С помощью зажимного блока удлинительного стержня его можно установить на удлинительный стержень в качестве вертикального подъемного устройства для демонстрации применения лазерной коллимации.

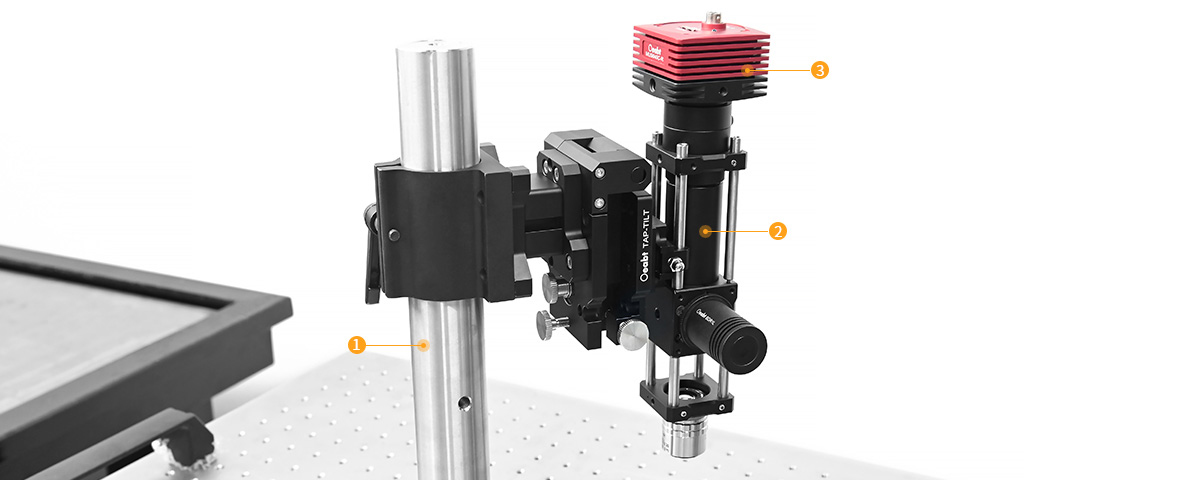

Сборка:

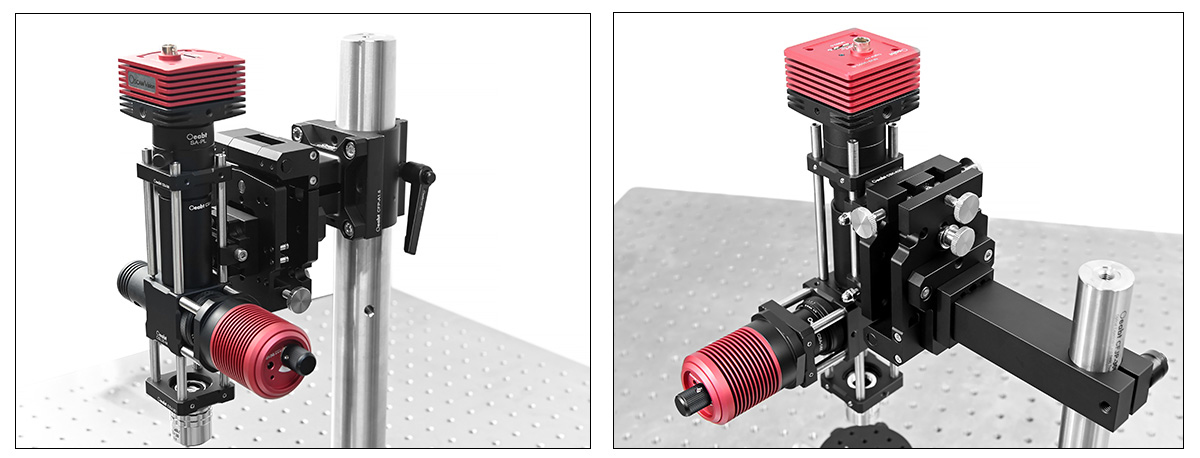

Пример применения:
Модель TAP-TILT
Стандарт: 98.0*67.8*40.0 мм
Описание продукта: обеспечивает двухосевую регулировку наклона и угла отклонения на ±5°；
