• Подходит для управления пьезоэлектрическими приводами с разомкнутым контуром, такими как трехпозиционные пьезоэлектрические микрометры, рамки или трехосные пьезоэлектрические платформы микродвижения и т.д.；
• Контроллер выполнен в разъемном исполнении с ручной рукояткой управления, поэтому вибрация рукоятки во время работы не будет передаваться на виброизолирующую платформу.；
• Диапазон регулирования напряжения постоянного тока 0 В ~ 60 В, из которых 0 В ~ 54 В могут иметь плавный линейный выход；
• Одновременно можно управлять тремя каналами, что подходит для случаев, когда требуется сверхточная интерполяция и позиционирование (субмикронный уровень).；
• Ручка рукоятки управления имеет 10-оборотную регулировочную ручку, которую можно слегка регулировать, и неисправность, приводящую к падению выходного напряжения, не так-то просто устранить.；
• Стабильное выходное напряжение (± 0,2 В), минимальный уровень шума и эквивалентная погрешность при перемещении；

Пьезоэлектрический керамический контроллер PACS-2 может обеспечивать одновременную работу по трем каналам, что подходит для случаев, когда требуется точная интерполяция и позиционирование (субмикронный уровень).Контроллер и рукоятка управления сконструированы отдельно, и пульт управления подключается к блоку рукоятки управления авиационного подключаемого кабеля M8.

Техническое описание:

Раздельный трехпозиционный контроллер PZT серии PACS состоит из отдельного контроллера, блока управления с ручным управлением и источника питания. Он подходит для управления перемещением пьезоэлектрических приводов с разомкнутым контуром без функции активной обратной связи по положению, таких как пьезоэлектрические микрометры, пьезоэлектрические рамки и микродвижущиеся пьезоэлектрические платформы перемещения.

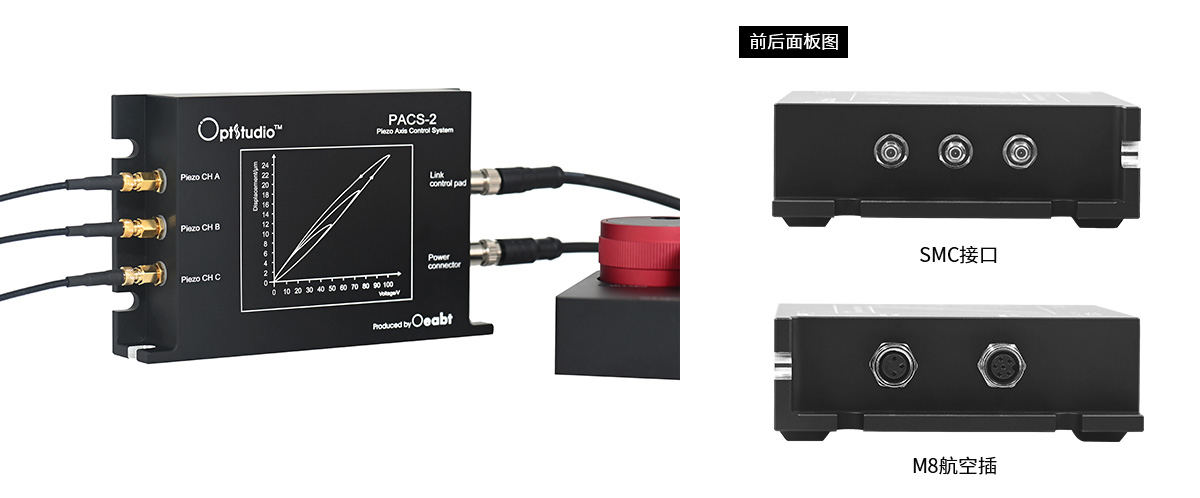

Пьезоэлектрический керамический контроллер ACS-2 может обеспечивать одновременную работу по трем каналам, что подходит для случаев, когда требуется точная интерполяция и позиционирование (субмикронный уровень).Контроллер и рукоятка управления сконструированы отдельно, а пульт управления подключается к блоку управления рукояткой с помощью входящего в комплект авиационного разъемного кабеля M8.Диапазон регулирования напряжения контроллера составляет 0 В ~ 60 В постоянного тока, из которых 0 В ~ 54 В может иметь плавный линейный выходной сигнал (прилагаемая таблица).Конструкция потайного паза позволяет легко устанавливать его вертикально или плашмя на оптическую платформу.

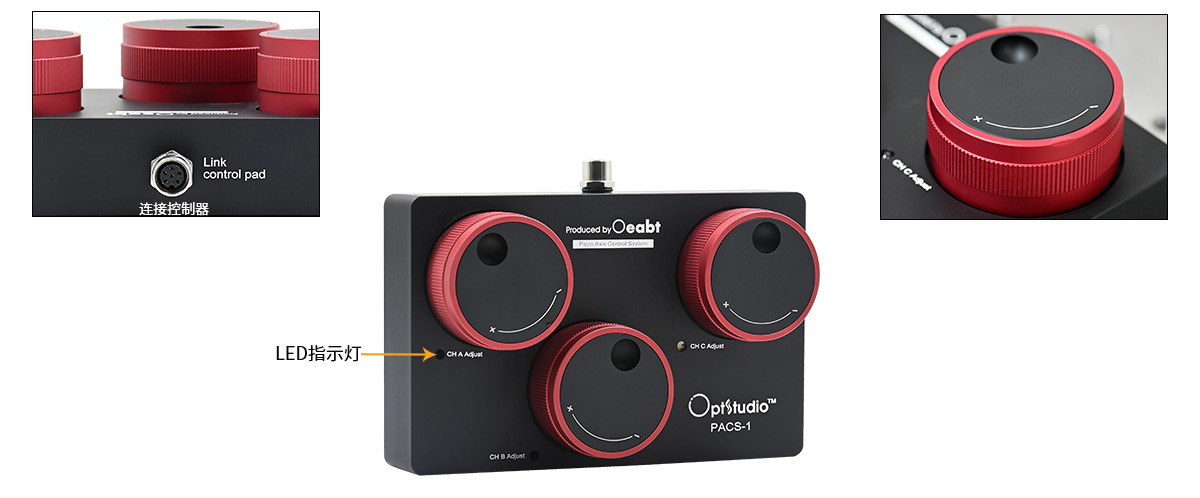

Панель управления блока управления PACS-1 содержит три ручки управления по осям, каждая ручка обеспечивает соответствующий отдельный канал, поэтому тремя независимыми осями можно управлять с помощью консоли. Ручка имеет ход в 10 оборотов, а символы “+” и “-”, отмеченные лазером, позволяют легко определить направление увеличения или уменьшения управляющего напряжения. А при незначительном демпфировании нелегко выйти из строя и привести к смещению выходного напряжения. В каждую ручку встроен зеленый светодиод, который загорается в качестве индикатора состояния.

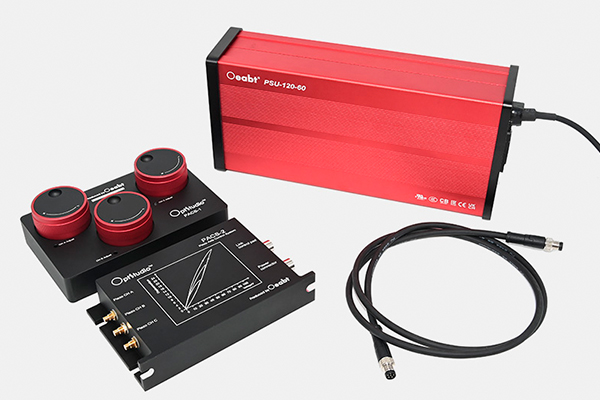

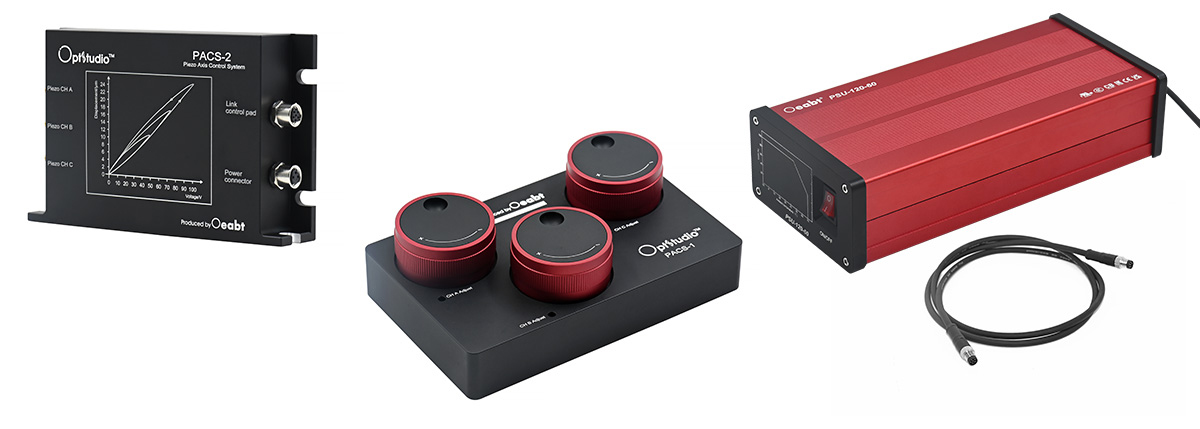

Комплект из: трехпозиционного контроллера PZT PACS-2, блока управления PACS-1, импульсного источника питания PSU-120-60, авиационного штекерного кабеля M8*1 м.

Сборка:

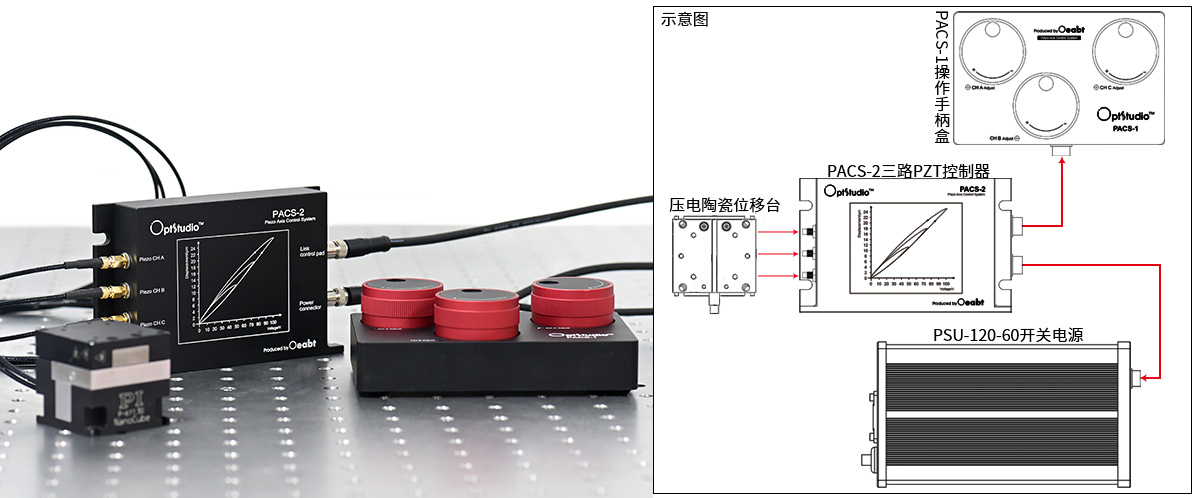

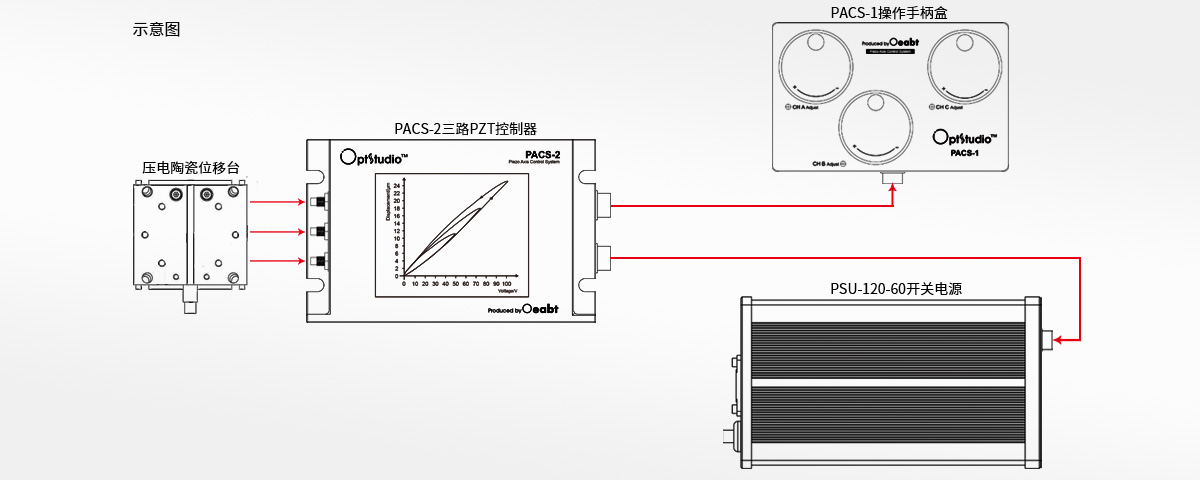

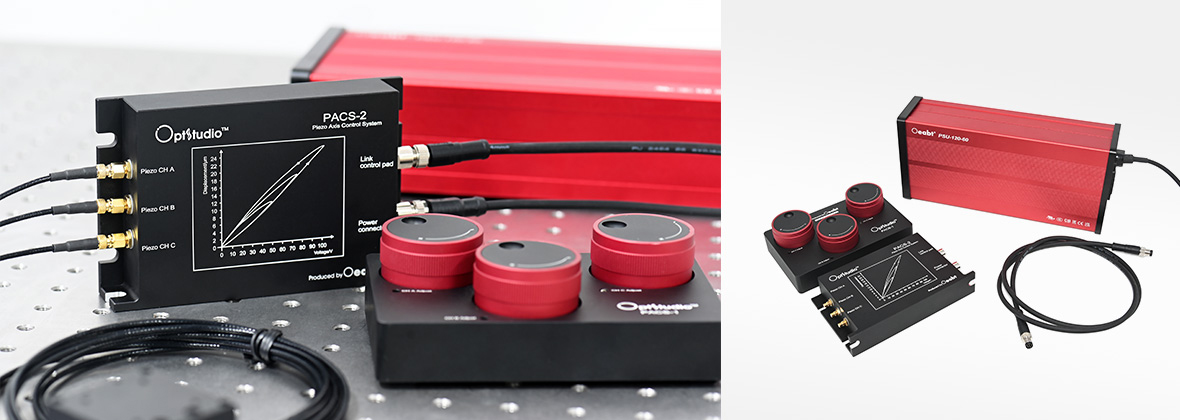

Пример применения:

Модель PACS-1+PACS-2+PSU-120-60

Стандарт: трехпозиционный контроллер PZT + ручка управления + импульсный источник питания

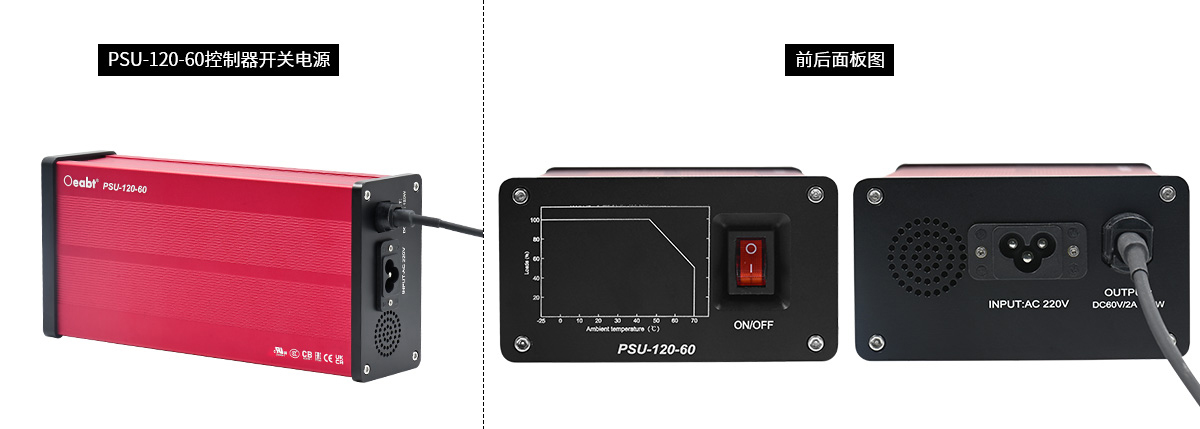

Описание продукта: полный комплект компонентов: трехпозиционный контроллер PZT PACS-2, блок управления PACS-1, блок питания PSU-120-60 с коммутацией, авиационный штекерный кабель M8* 1 м
